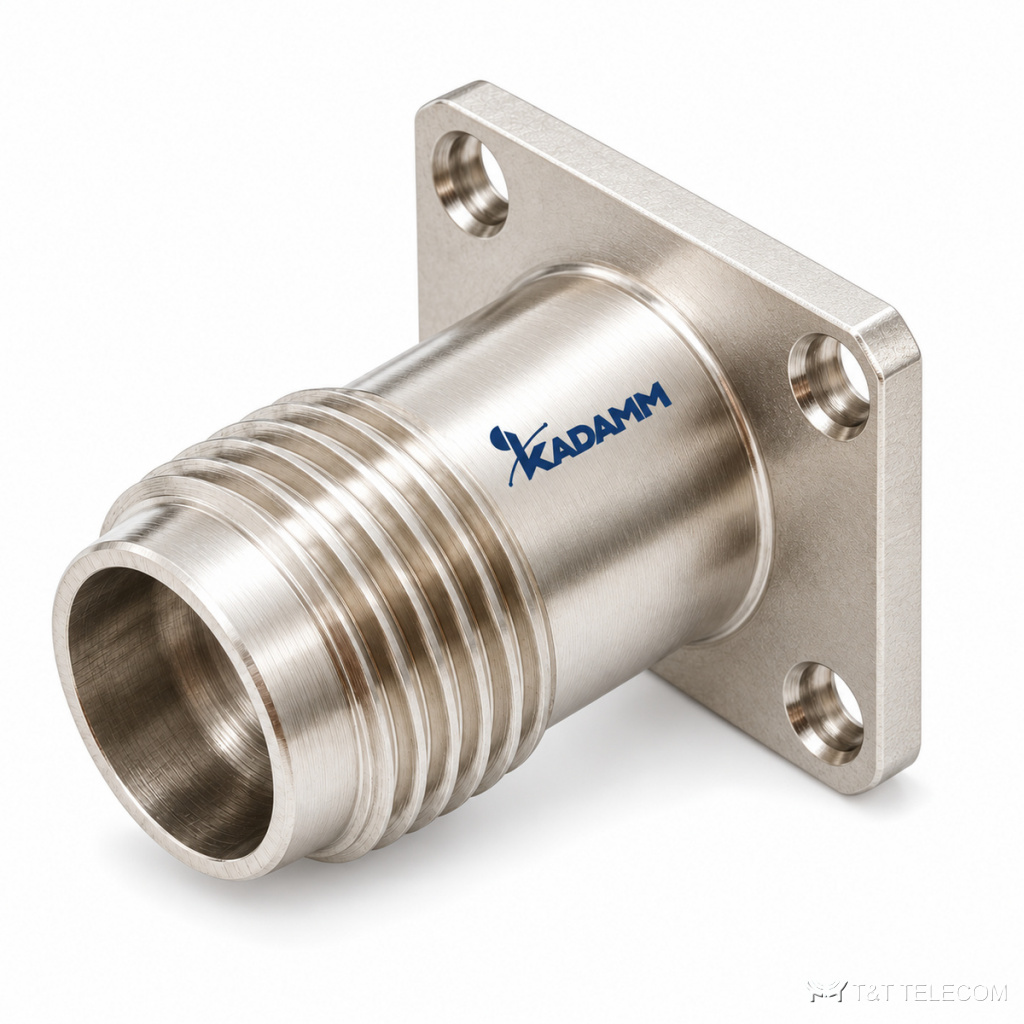

KADAMM СК-МВ-N: серия из 6 разъёмов СВЧ, до 18 ГГц. СК-МВ-N устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Параметры СК-МВ-N: диапазон до 18 ГГц; соединители N; КСВН 1,15.
Где применяют
- Корпуса блоков и измерительной оснастки — СК-МВ-N.
- Прототипы и опытные образцы СВЧ-устройств — СК-МВ-N.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-МВ-N.
Исполнения серии СК-МВ-N
| Артикул | Частоты, ГГц | КСВН | Соединитель | Размер ØD2, мм | Размер ØD1, мм | Размер L1, мм | Размер L2, мм | Материал |
|---|---|---|---|---|---|---|---|---|
| KADAMM СК-N(в)-Ф4-Н-M127-01 | 0–18 | 1,15 | N розетка | 1,27 | 6 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-N(в)-Ф4-Н-M127-02 | — | — | — | 1,27 | 6 | 4 | 2 | — |
| KADAMM СК-N(р)-Ф4-Н-M127-01 | 0–18 | 1,15 | N розетка | 1,27 | 6 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-N(р)-Ф4-Н-M127-02 | — | — | — | 1,27 | 6 | 4 | 2 | — |
| KADAMM СК-N(р)-Ф4-Н-M127-03 | 0–18 | 1,15 | N розетка | 1,27 | 6 | 4 | 2 | пассивированная нержавеющая сталь |
| KADAMM СК-N(р)-Ф4-Н-M304-01 | — | — | — | 1,27 4 | — | — | — | — |
На что смотреть при выборе
- Полоса модели СК-МВ-N должна перекрывать рабочие частоты (серия: до 18 ГГц).
- КСВН моделей СК-МВ-N — от 1,15 до 1,15: чем ниже, тем меньше отражение в тракте.
- Соединители СК-МВ-N — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СК-МВ-N подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии СК-МВ-N?
По таблице исполнений СК-МВ-N: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-МВ-N?
У СК-МВ-N — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-МВ-N?
Диапазон серии СК-МВ-N — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
