Потолочные антенны для помещений

Подбор по параметрам
Название



Страницы: 1 2 3 След.
Страницы: 1 2 3 След.

Потолочная антенна — оконечный элемент распределённой системы покрытия внутри здания. Её ставят на подвесной потолок или перекрытие, и она излучает вниз и в стороны по кругу, создавая ровное поле на этаже, в холле или на парковке. Всенаправленная круговая потолочная антенна на 700–2700 МГц остаётся самой массовой позицией в проектах DAS.

В разделе 58 моделей KADAMM. Широкополосные исполнения перекрывают 617–6000, 617–7125 и 617–7200 МГц, есть модели для 5G на 3300–4000 и 4720–4820 МГц, для Wi-Fi 2,4 и 5 ГГц, а также для радиосвязи 134–173 и 400–490 МГц. Буква S в названии означает один порт, M — исполнение MIMO на два или четыре порта. Усиление — от 1,5 до 7 дБи, отдельной строкой идут потолочные антенны АВП-215 и АВП-280.

Модели

МодельПолосаУсилениеРазъёмы
KADAMM I-ATO0-130/4000S130–520 МГц и 521–4000 МГцуточняйте у менеджера1×4.3-10

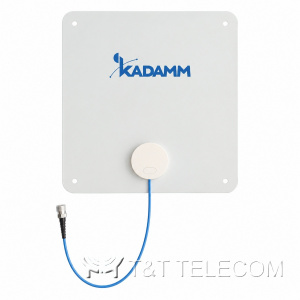

KADAMM I-ATO4-132/960S132–174 МГц и 380–570 МГц и 700–960 МГц3,5 дБи1×N
KADAMM I-ATO2-134/173S134–173 МГц2 дБи1×N
KADAMM I-ATO2-350/2700S350–450 МГц и 698–806 МГц и 806–960 МГц2 дБи1×N

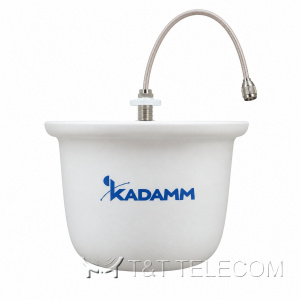

KADAMM I-ATO3-350/866S350–370 МГц и 806–866 МГц3 дБи1×N
KADAMM I-ATO5-350/6000S350–6000 МГц7 дБи1×4.3-10
KADAMM I-ATO7-350/6000S350–520 МГц и 617–960 МГц и 1695–2700 МГц7 дБи1×4.3-10
KADAMM I-ATO2-351/866S351–366 МГц и 806–866 МГц2 дБи1×N
KADAMM I-ATO5-380/2700S380–2700 МГц6 дБи1×4.3-10
KADAMM I-ATO7-380/2700S380–698 МГц и 698–960 МГц и 1710–2700 МГц6,5 дБи1×N
KADAMM I-ATO7-380/3800S380–698 МГц и 698–960 МГц и 1710–2700 МГц6,5 дБи1×N
KADAMM I-ATO2-400/490S400–490 МГц2,15 дБи1×N
KADAMM AO-6060L45M03617–6000 МГц6 дБи2×4.3-10
KADAMM AO-6060V45S03617–6000 МГц5 дБи1×4.3-10

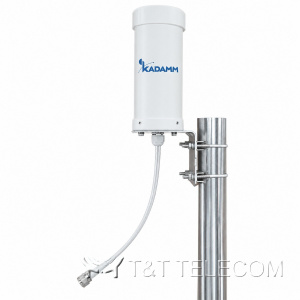

KADAMM I-ATO3-617/6000M617–960 МГц и 1710–2700 МГц и 3300–4000 МГц3–5 дБи2×N

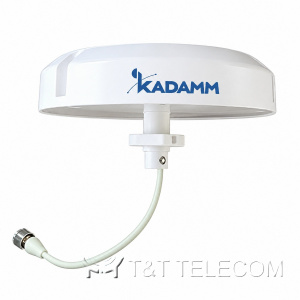

KADAMM I-ATO4-617/3800M617–960 МГц и 1710–2700 МГц и 3300–3800 МГц3,5–4 дБи4.3-10

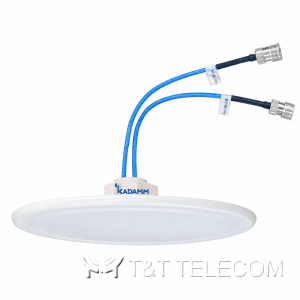

KADAMM I-ATO4-617/7125M617–960 МГц и 1350–1550 МГц и 1695–2700 МГц4–6 дБи2×4.3-10

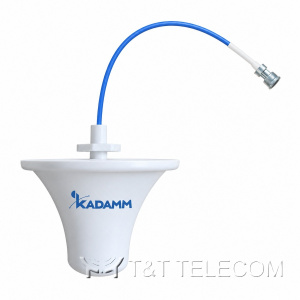

KADAMM I-ATO4-617/7200M617–960 МГц и 1695–2700 МГц и 3300–4200 МГц4 дБи1×4.3-10
KADAMM I-ATO5-617/4000M617–960 МГц и 1710–2700 МГц и 3300–4000 МГц5 дБи2×4.3-10
KADAMM I-ATO5-617/6000MH617–6000 МГц6 дБи2×4.3-10
KADAMM I-ATO5-617/6000S617–960 МГц и 1710–2700 МГц и 3300–4200 МГц5 дБи1×4.3-10
KADAMM I-ATO5-617/6000SH617–6000 МГц7 дБи1×4.3-10
KADAMM I-ATO6-617/6000M617–960 МГц и 1710–2700 МГц и 3300–3800 МГц6 дБи4×4.3-10

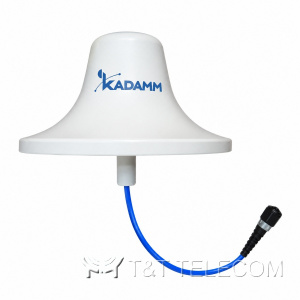

KADAMM I-ATO4-690/3800M690–806 МГц и 806–960 МГц и 1710–2700 МГц3,5 дБи1×4.3-10
KADAMM I-ATO5-690/3800M690–960 МГц и 1710–2700 МГц и 3000–3800 МГц5 дБи2×4.3-10
KADAMM AO-6927V25S02698–2700 МГц5 дБи1×4.3-10
KADAMM AO-6938V35S02698–3800 МГц5 дБи1×4.3-10
KADAMM I-ATO-698/4000M698–4000 МГц5 дБи2×4.3-10
KADAMM I-ATO2-698/3800M698–960 МГц и 1350–1550 МГц и 1710–2700 МГц1,5–4 дБи1×4.3-10
KADAMM I-ATO2-698/4000MH698–960 МГц и 1710–2700 МГц и 3300–4000 МГц5 дБи1×4.3-10

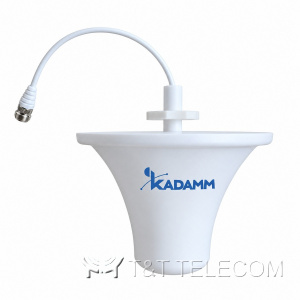

KADAMM I-ATO3-698/4000M698–800 МГц и 800–960 МГц и 1710–2700 МГц3 дБи1×4.3-10
KADAMM I-ATO4-6927VS02698–2700 МГц4 дБи1×4.3-10
KADAMM I-ATO4-6960VS02698–6000 МГц5 дБи1×4.3-10
KADAMM I-ATO4-698/2700M698–960 МГц и 1710–2700 МГц4 дБи4×4.3-10
KADAMM I-ATO4-698/2700M-2698–800 МГц и 800–960 МГц и 1710–2700 МГц3,5 дБи1×N
KADAMM I-ATO4-698/2700M-3698–960 МГц и 1710–2700 МГц4–5 дБи2×4.3-10
KADAMM I-ATO4-698/2700M-4698–960 МГц и 1710–2700 МГц и 1710–2690 МГц4 дБи2×N
KADAMM I-ATO4-698/3800M698–3800 МГц4 дБи2×4.3-10
KADAMM I-ATO4-698/4000M698–960 МГц и 1710–2700 МГц и 3300–4000 МГц4–5 дБи2×4.3-10
KADAMM I-ATO5-698/2700698–2700 МГц5 дБи1×4.3-10
KADAMM I-ATO5-698/2700S698–800 МГц и 800–960 МГц и 1710–2700 МГц2 дБи1×N
KADAMM I-ATO5-698/3800A698–3800 МГц4 дБи1×4.3-10
KADAMM I-ATO5-698/3800H698–3800 МГц5,5 дБи1×4.3-10
KADAMM I-ATO5-698/3800S698–3800 МГц7 дБи1×4.3-10
KADAMM I-ATO5-698/4000M698–960 МГц и 1710–2700 МГц и 3300–4000 МГц5 дБи1×4.3-10
KADAMM I-ATO5-698/6000S698–6000 МГц7 дБи1×4.3-10
KADAMM I-ATO5-700/4000L2698–4000 МГц5 дБи2×4.3-10
KADAMM AO-7938V24M01790–3800 МГц5 дБи2×4.3-10
KADAMM АО-7938В24С01790–3800 МГц4 дБи1×4.3-10
KADAMM I-ATO5-2100/6000S2100–6000 МГц2,5 дБи1×N
KADAMM I-ATO3-2400/5850S2400–2500 МГц и 5150–5850 МГц5 дБи1×N
KADAMM I-ATO5-2400/5850M2400–2500 МГц и 5150–5850 МГц2,5 дБиSMA / RP-SMA / RP-TNC
KADAMM I-ATO5-2400/5850M-22400–2500 МГц и 5150–5850 МГц5 дБи2×N
KADAMM I-ATO3-3300/4000M3300–4000 МГц3 дБи2×N
KADAMM I-ATO5-3300/4000M3300–4000 МГц5 дБи4×4.3-10
KADAMM I-ATO11-4720/4820M4720–4820 МГц11 дБи4×N

Где применяют потолочные антенны KADAMM

  • Офисные этажи и торговые центры: I-ATO4-617/3800M на MIMO 617–3800 МГц для LTE и 5G.
  • Подземные паркинги с низкими потолками — компактные однопортовые I-ATO5-698/2700 на 5 дБи.
  • Склады и производственные цеха с ведомственной радиосвязью: I-ATO2-134/173S и I-ATO2-400/490S.
  • Гостиницы и бизнес-центры, где сотовая связь и Wi-Fi идут по одной системе: I-ATO5-350/6000S на 350–6000 МГц.
  • Частные сети 5G на предприятиях — I-ATO11-4720/4820M на 11 дБи.

Как выбрать потолочную антенну для проекта DAS

  • Полоса: для GSM, LTE и 3G хватает 698–2700 МГц, под 5G выбирают модели до 3800–4000 МГц, под Wi-Fi 6E — I-ATO4-617/7125M.
  • SISO или MIMO: однопортовая антенна gsm круговая для помещений потолочная проще в монтаже, MIMO-версия на два порта удваивает пропускную способность LTE и 5G.
  • Усиление: 2–3 дБи для небольших помещений и коридоров, 5–7 дБи у I-ATO7-380/3800S и I-ATO5-617/6000SH для больших залов с высокими потолками.
  • Высота монтажа: на потолках выше 6 м удобнее модели с повышенным усилением, на низких — широкополосные с равномерной диаграммой.
  • Внешний вид: многодиапазонные AO-6060L45M03 и AO-6938V35S02 имеют низкий профиль и подходят для отделки класса А.

Вопросы и ответы

Что внутри потолочной антенны?
Широкополосный излучатель, обычно дискоконусного типа, и согласующая плата под пластиковым колпаком. Поэтому одна антенна работает сразу в нескольких сотовых диапазонах.

Сколько потолочных антенн нужно на этаж?
Зависит от планировки, материала стен и мощности на выходе DAS. Мы делаем расчёт покрытия по плану этажа и называем количество и места установки.

Смотрите также

Рассчитаем покрытие и подберём потолочные антенны KADAMM под вашу систему DAS, поставим их вместе с кабелем и разъёмами.
