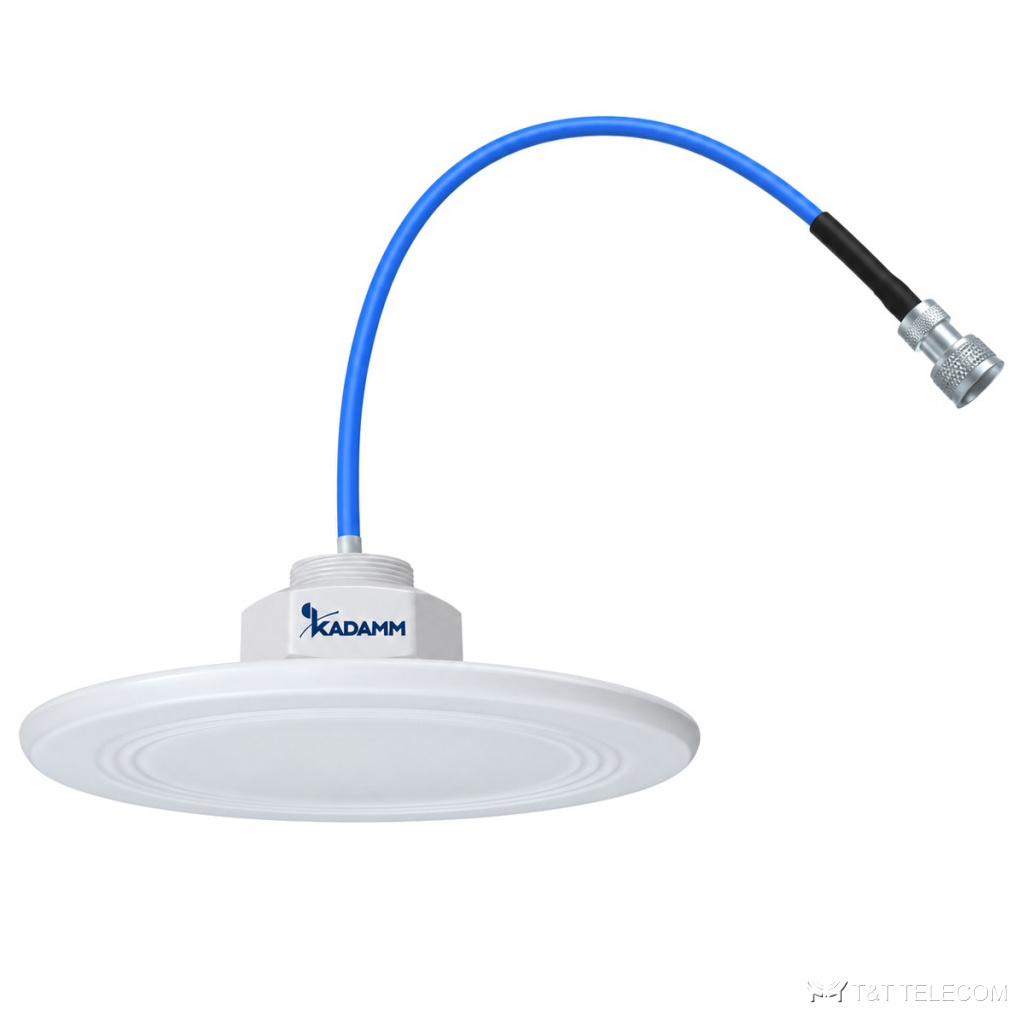

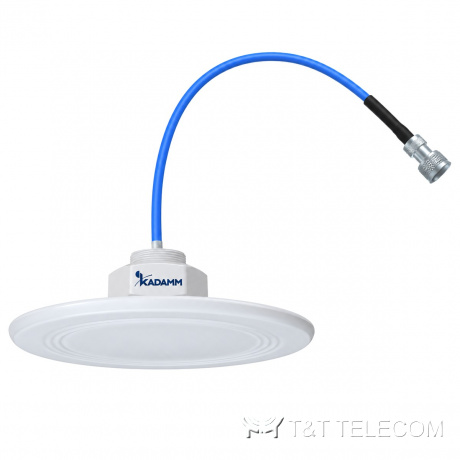

KADAMM I-ATO5-617/6000SH — многодиапазонная потолочная антенна 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц, 7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATO5-617/6000SH — потолочная всенаправленная антенна для помещений. I-ATO5-617/6000SH — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Ключевые параметры I-ATO5-617/6000SH: полоса 617–6000 МГц; усиление 7 дБи; ширина луча 360°; поляризация линейная, h; разъёмы 1×4.3-10; мощность до 100 Вт.
Для каких задач
- Полоса I-ATO5-617/6000SH охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO5-617/6000SH.
Технические характеристики
| Параметр | 617–698 МГц | 698–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | ||||
| Коэффициент усиления, дБи | 4 | 4 | 5 | 6 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° | 68° | 50° | 60° | 30° |
| Поляризация | линейная, H | ||||
| КСВН | ≤1,9 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 100 Вт | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø250 × 8 мм |
| Размеры упаковки | 265 × 265 × 90 мм |
| Масса антенны | 0,40 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+70 °C |
| Крепление | гайкой |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-617/6000SH: 617–6000 МГц.
- Усиление I-ATO5-617/6000SH — 7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO5-617/6000SH: в горизонтальной плоскости 360°, в вертикальной 70° / 68° / 50° / 60° / 30°.
- Разъёмы I-ATO5-617/6000SH — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATO5-617/6000SH: гайкой.
- Габариты и масса I-ATO5-617/6000SH: Ø250 × 8 мм, 0,40 кг.
Прежние обозначения I-ATO5-617/6000SH в документации: KADAMM AO-6060LH47S03, KADAMM I-ATO5-698/6000SH, KADAMM I-ATO5-698/6000SH02. По любому из них поставляется эта модель.
Поставка и документы
Подберём KADAMM I-ATO5-617/6000SH под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у I-ATO5-617/6000SH?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATO5-617/6000SH?
7 дБи. Ширина луча — 360°.
Как крепится I-ATO5-617/6000SH?
Г.айкой
