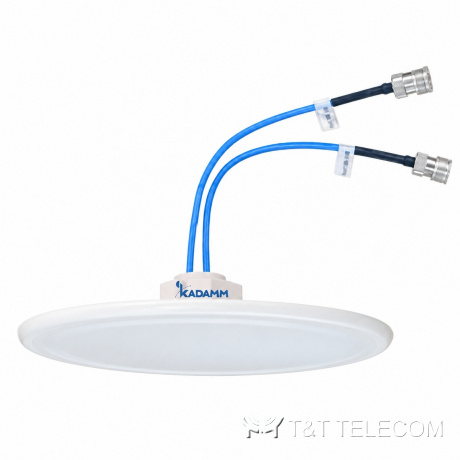

KADAMM I-ATO4-617/7125M — потолочная антенна 4G/5G MIMO 617–7125 МГц, 4–6 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

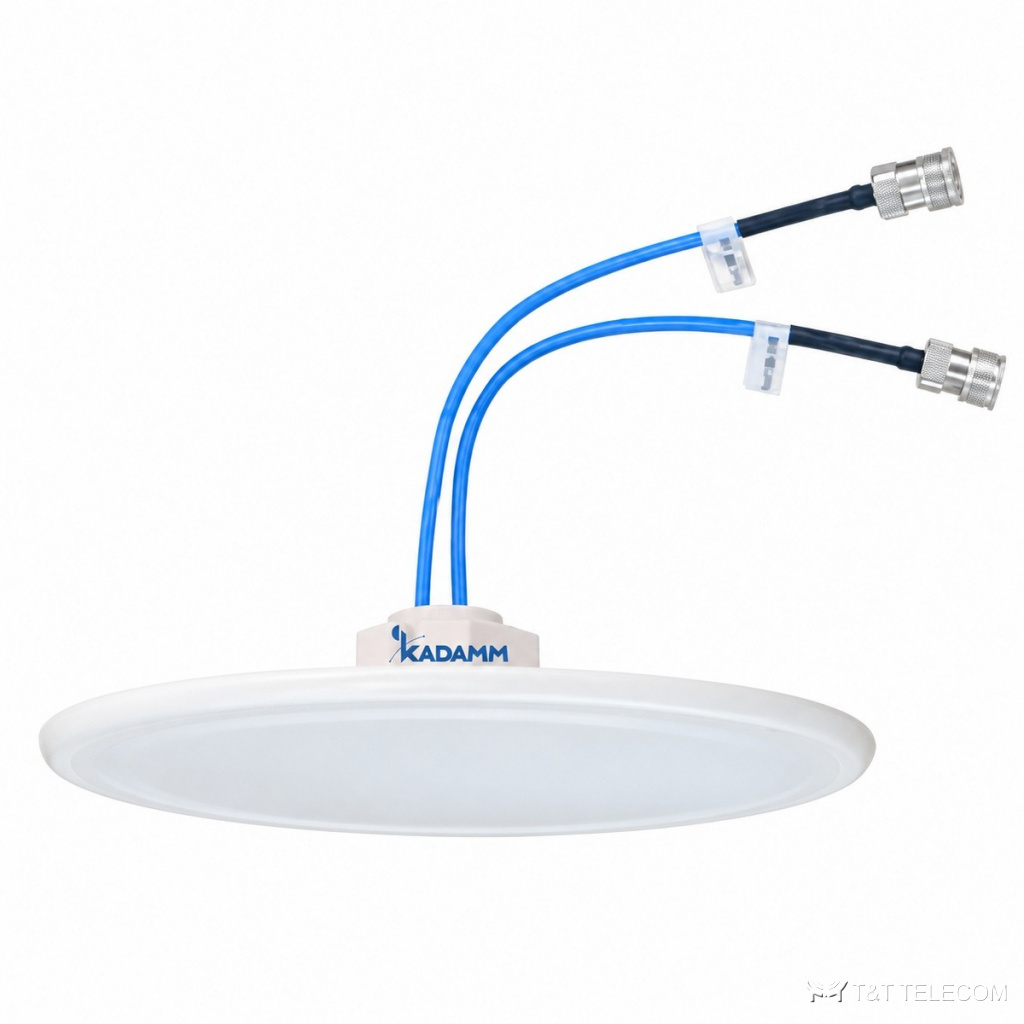

Модель KADAMM I-ATO4-617/7125M — потолочная всенаправленная антенна для помещений. I-ATO4-617/7125M устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Ключевые параметры I-ATO4-617/7125M: полоса 617–960 МГц и 1350–1550 МГц и 1695–2700 МГц и 3300–4200 МГц; усиление 4–6 дБи; ширина луча 360°; поляризация горизонтальная; разъёмы 2×4.3-10; мощность до 50 Вт.
Для каких задач
- Диапазоны I-ATO4-617/7125M: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO4-617/7125M.
Технические характеристики
| Параметр | 617–960 МГц | 1350–1550 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–7125 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 617–960 / 1350–2700 / 3300–4200 / 4800–7125 МГц | ||||
| Коэффициент усиления, дБи | 4 | 4 | 5 | 6 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° | 60° | 50° | 30° | 30° |
| Поляризация | Горизонтальная | ||||
| КСВН | ≤1,9 (617–960 МГц), ≤2,0 (1350–1550 МГц), ≤1,9 (1695–2700 МГц), ≤1,9 (3300–4200 МГц), ≤2,0 (4800–7125 МГц) | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 50 Вт | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø250 × 8 мм |
| Размеры упаковки | 265 × 260 × 88 мм |
| Масса антенны | 0,4 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø617–960 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATO4-617/7125M: 617–960 МГц и 1350–1550 МГц и 1695–2700 МГц и 3300–4200 МГц.
- Коэффициент усиления I-ATO4-617/7125M — 4–6 дБи; больше усиление — уже луч.
- Ширина луча I-ATO4-617/7125M: в горизонтальной плоскости 360°, в вертикальной 70° / 60° / 50° / 30° / 30°.
- Разъёмы I-ATO4-617/7125M — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATO4-617/7125M: Ø617–960 мм.
- Габариты и масса I-ATO4-617/7125M: Ø250 × 8 мм, 0,4 кг.
Поставка и документы
KADAMM I-ATO4-617/7125M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATO4-617/7125M?
Рабочая полоса I-ATO4-617/7125M — 617–960 МГц и 1350–1550 МГц и 1695–2700 МГц и 3300–4200 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATO4-617/7125M?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATO4-617/7125M?
4–6 дБи. Ширина луча — 360°.
