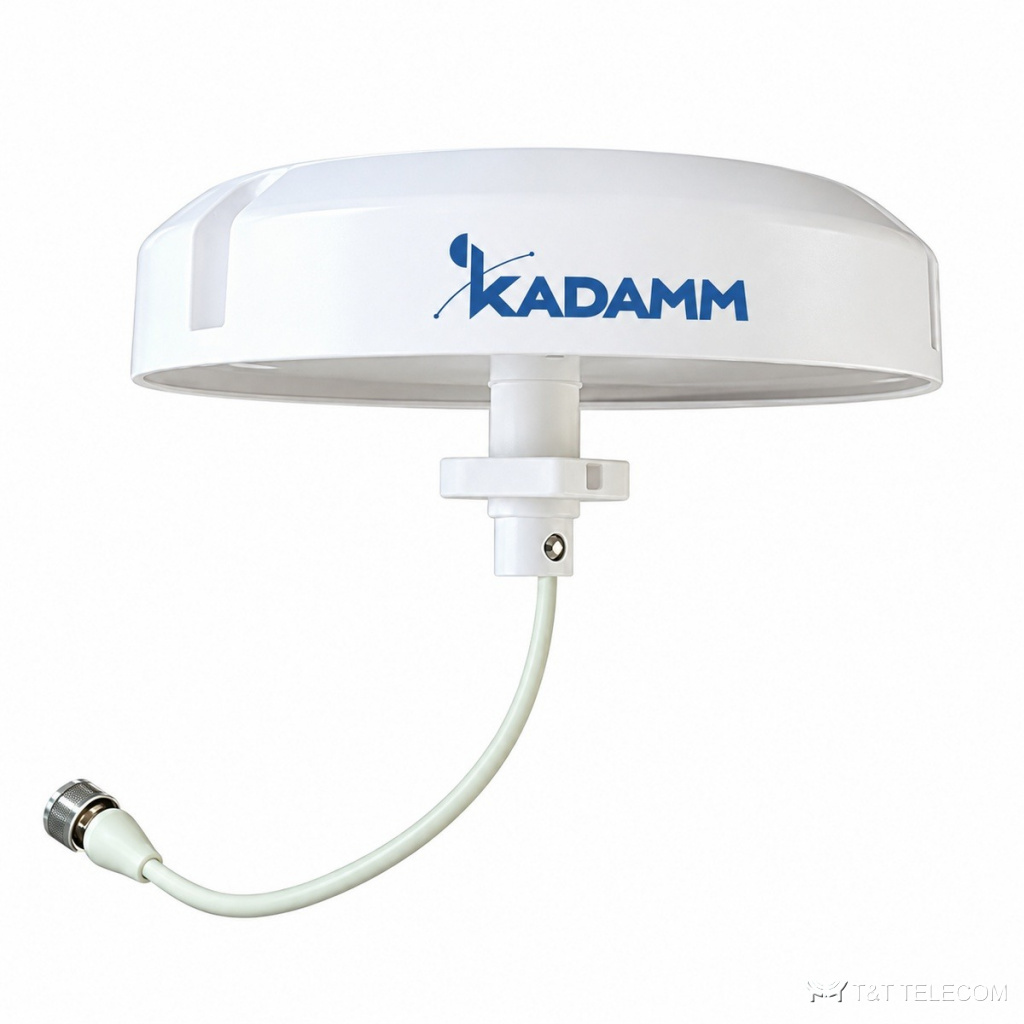

KADAMM I-ATO4-617/3800M — потолочная антенна 4G/5G MIMO 617–3800 МГц, 4 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATO4-617/3800M — потолочная всенаправленная антенна для помещений. I-ATO4-617/3800M — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Коротко о I-ATO4-617/3800M: полоса 617–960 МГц и 1710–2700 МГц и 3300–3800 МГц; усиление 3,5–4 дБи; ширина луча 360°; поляризация вертикальная / —; разъёмы 4.3-10; мощность до 50 Вт.
Где применяют
- Через I-ATO4-617/3800M работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO4-617/3800M.
Технические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») | ||
| Поляризация | по исполнению (см. таблицу «Исполнения») | ||
| КСВН | ≤1,8 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Исполнения
| Артикул | Усиление, дБи | Ширина ДН (В) | Поляризация | Разъём |
|---|---|---|---|---|
| KADAMM I-ATO4-617/3800M | 3,5±1 / 4±1 / 4±1 | 90° / 65° / 50° | вертикальная | розетка 4.3-10 |
| KADAMM I-ATO4-617/3800M-2 | 4 / 5 / 6 | — | — | 2×розетка 4.3-10 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø207 × 56 мм |
| Размеры упаковки | 213 × 168 × 204 мм |
| Масса антенны | 0,6 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø617–960 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATO4-617/3800M: 617–960 МГц и 1710–2700 МГц и 3300–3800 МГц.
- Усиление I-ATO4-617/3800M — 3,5–4 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO4-617/3800M: в горизонтальной плоскости 360°, в вертикальной по исполнению (см. таблицу «Исполнения»).
- Разъёмы I-ATO4-617/3800M — 4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATO4-617/3800M: Ø617–960 мм.
- Габариты и масса I-ATO4-617/3800M: Ø207 × 56 мм, 0,6 кг.
Поставка и документы
KADAMM I-ATO4-617/3800M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATO4-617/3800M?
Рабочая полоса I-ATO4-617/3800M — 617–960 МГц и 1710–2700 МГц и 3300–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATO4-617/3800M?
4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATO4-617/3800M?
3,5–4 дБи. Ширина луча — 360°.
