KADAMM I-ATO5-698/3800A — многодиапазонная потолочная антенна 698–960 / 1427–2700 / 3400–3800 МГц, 4 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

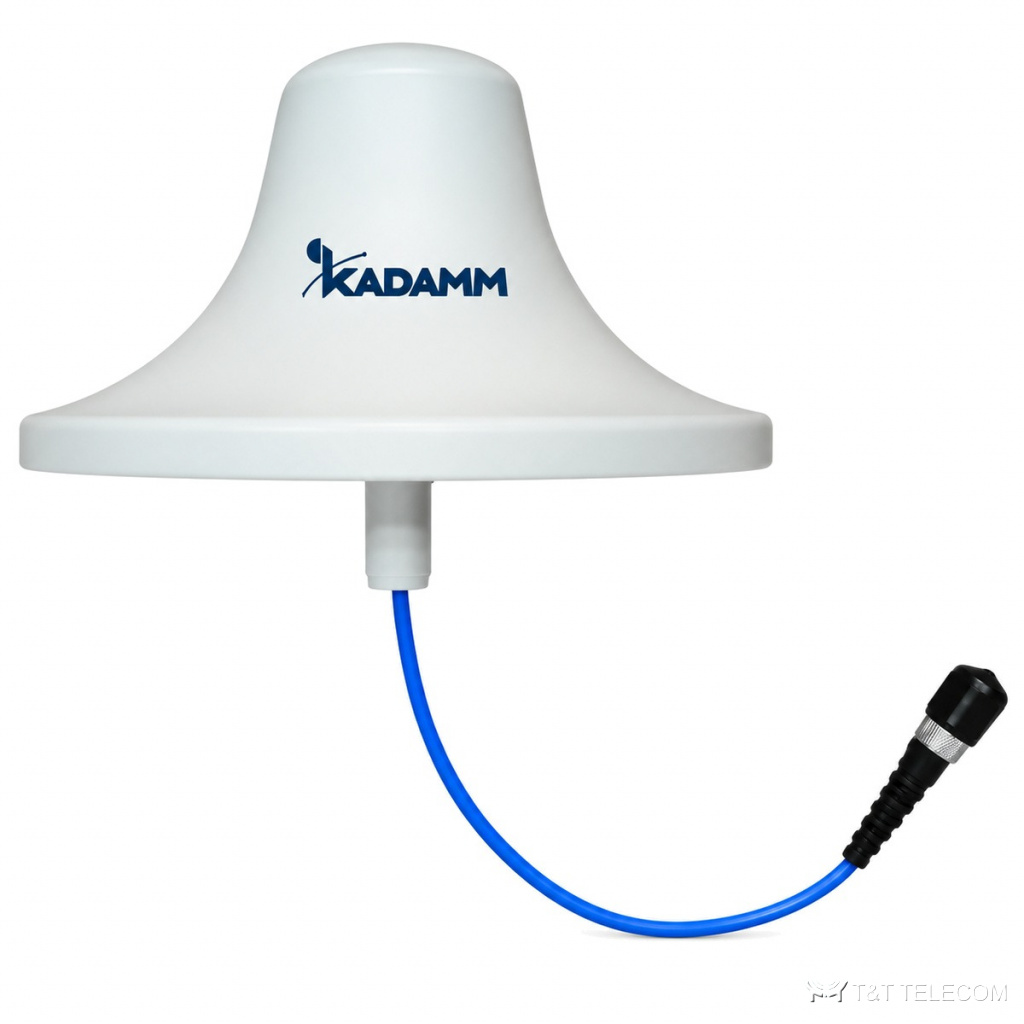

KADAMM I-ATO5-698/3800A — потолочная всенаправленная антенна для помещений. I-ATO5-698/3800A устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные I-ATO5-698/3800A: полоса 698–3800 МГц; усиление 4 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 100 Вт.
Область применения
- Через I-ATO5-698/3800A работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — I-ATO5-698/3800A.
Технические характеристики
| Параметр | 698–806 МГц | 806–960 МГц | 1427–1710 МГц | 1710–2700 МГц | 3400–3800 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 698–960 / 1427–2700 / 3400–3800 МГц | ||||
| Коэффициент усиления, дБи | 1,8 ± 0,5 | 2,0 ± 0,5 | 3,0 ± 1,0 | 3,0 ± 1,0 | 4,0 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 70° | 70° | 35° | 35° |
| Поляризация | Вертикальная | ||||
| КСВН | ≤1,8 | менее 1,5 | ≤1,8 | ≤1,5 | ≤1,8 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 100 Вт | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø203 × 115 мм |
| Масса антенны | 0,5 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+55 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-698/3800A: 698–3800 МГц.
- Усиление I-ATO5-698/3800A — 4 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO5-698/3800A: в горизонтальной плоскости 360°, в вертикальной 90° / 70° / 70° / 35° / 35°.
- Разъёмы I-ATO5-698/3800A — 1×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATO5-698/3800A: Ø203 × 115 мм, 0,5 кг.
Поставка и документы
Подберём KADAMM I-ATO5-698/3800A под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATO5-698/3800A?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO5-698/3800A.
Какие частоты поддерживает I-ATO5-698/3800A?
Рабочая полоса I-ATO5-698/3800A — 698–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATO5-698/3800A?
1×4.3-10. Другие исполнения — уточняйте при заказе.
