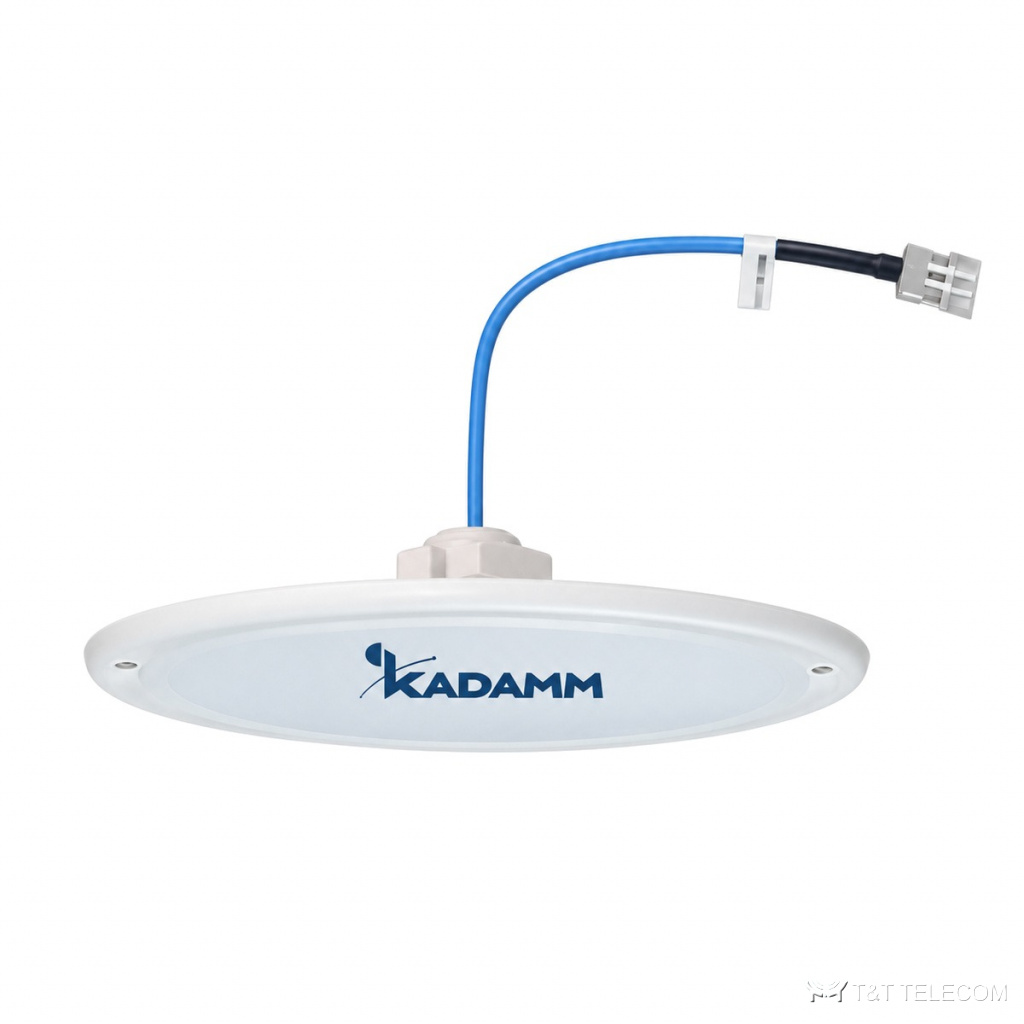

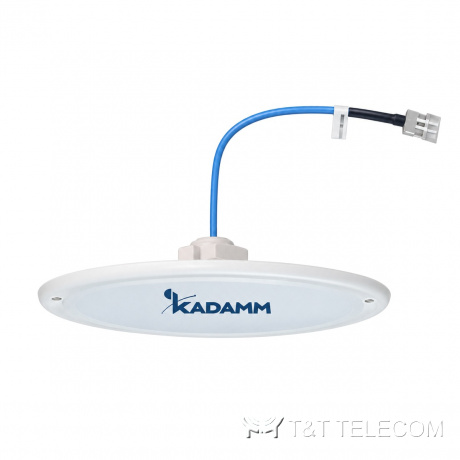

KADAMM I-ATO5-350/6000S — многодиапазонная потолочная антенна 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц, 7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATO5-350/6000S — потолочная всенаправленная антенна для помещений. В DAS-проектах I-ATO5-350/6000S раздаёт сигнал сотовой связи по этажам и помещениям. Коротко о I-ATO5-350/6000S: полоса 350–6000 МГц; усиление 7 дБи; ширина луча 360°; поляризация горизонтальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Где применяют
- Через I-ATO5-350/6000S работают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO5-350/6000S.
Технические характеристики
| Параметр | 350–520 МГц | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | ||||
| Коэффициент усиления, дБи | 4,0 ± 0,5 | 4,0 ± 0,5 | 6,0 ± 0,5 | 7,0 ± 1,0 | 7,0 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 120° | 90° | 80° | 50° | 40° |
| КСВН | ≤1,8 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 |
| Поляризация | Горизонтальная | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N или 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø300 × 13 мм |
| Масса антенны | 0,35 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Сверьте частоты своей сети с полосой I-ATO5-350/6000S — 350–6000 МГц.
- Коэффициент усиления I-ATO5-350/6000S — 7 дБи; больше усиление — уже луч.
- Ширина луча I-ATO5-350/6000S: в горизонтальной плоскости 360°, в вертикальной 120° / 90° / 80° / 50° / 40°.
- Разъёмы I-ATO5-350/6000S — 1×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATO5-350/6000S: Ø300 × 13 мм, 0,35 кг.
Поставка и документы
Поставляем KADAMM I-ATO5-350/6000S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATO5-350/6000S?
7 дБи. Ширина луча — 360°.
Что нужно для подбора I-ATO5-350/6000S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO5-350/6000S.
Какие частоты поддерживает I-ATO5-350/6000S?
Рабочая полоса I-ATO5-350/6000S — 350–6000 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
