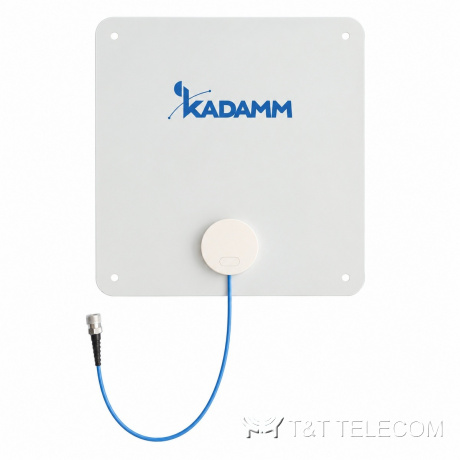

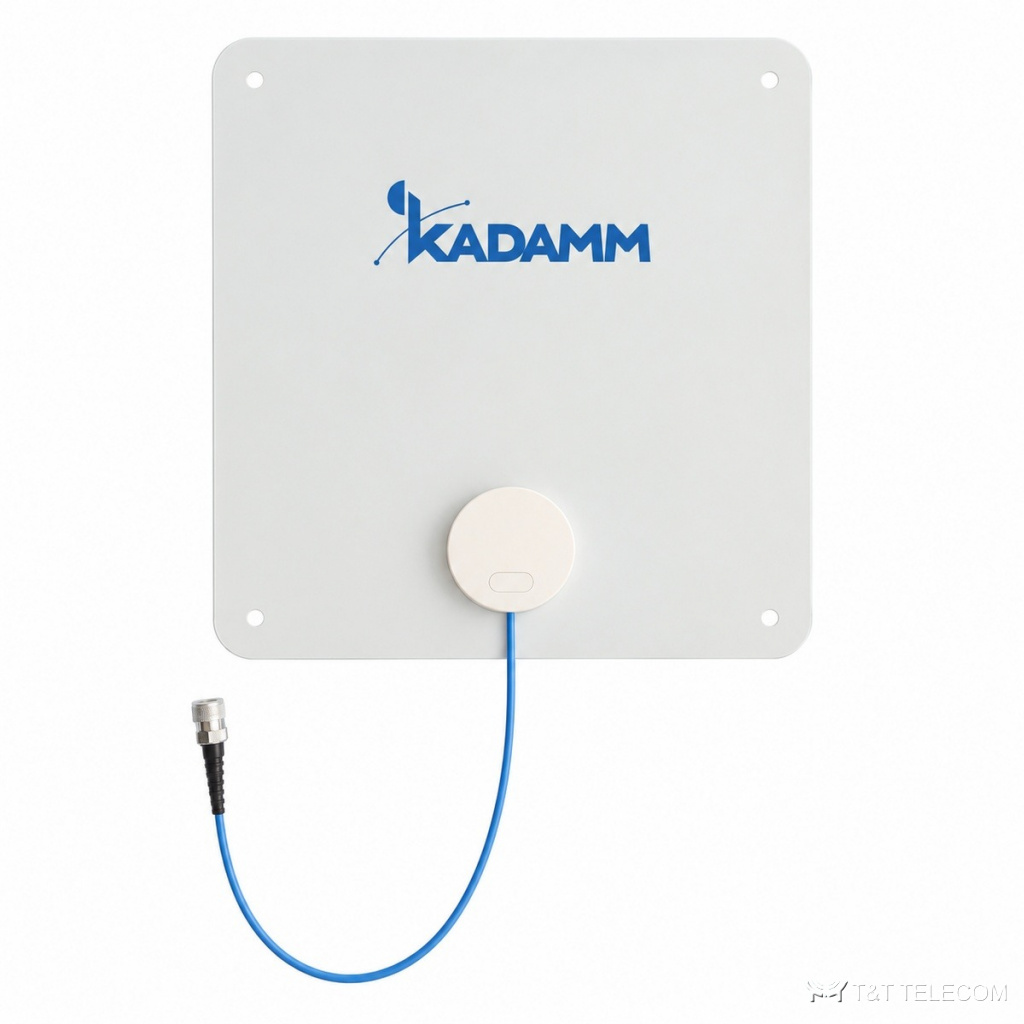

KADAMM I-ATO4-132/960S — потолочная всенаправленная антенна для помещений. I-ATO4-132/960S устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Коротко о I-ATO4-132/960S: полоса 132–174 МГц и 380–570 МГц и 700–960 МГц; усиление 3,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 25 Вт.
Для каких задач
- Через I-ATO4-132/960S работают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO4-132/960S.
Технические характеристики
| Параметр | 132–174 МГц | 380–570 МГц | 700–960 МГц |
|---|---|---|---|
| Диапазон частот | 132–174 / 380–960 МГц | ||
| Коэффициент усиления, дБи | 1 | 1,5 | 3,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 70° | 45° |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 (132–174 МГц), ≤2,0 (380–570 МГц), ≤2,0 (700–960 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 25 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 390 × 345 × 12 мм |
| Масса антенны | 0,55 кг |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATO4-132/960S — 132–174 МГц и 380–570 МГц и 700–960 МГц.
- Коэффициент усиления I-ATO4-132/960S — 3,5 дБи; больше усиление — уже луч.
- Ширина луча I-ATO4-132/960S: в горизонтальной плоскости 360°, в вертикальной 90° / 70° / 45°.
- Под разъёмы I-ATO4-132/960S (1×N) подбирают джамперы и переходы.
- Габариты и масса I-ATO4-132/960S: 390 × 345 × 12 мм, 0,55 кг.
Поставка и документы
Подберём KADAMM I-ATO4-132/960S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATO4-132/960S?
3,5 дБи. Ширина луча — 360°.
Что нужно для подбора I-ATO4-132/960S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO4-132/960S.
Какие частоты поддерживает I-ATO4-132/960S?
Рабочая полоса I-ATO4-132/960S — 132–174 МГц и 380–570 МГц и 700–960 МГц. Это УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
