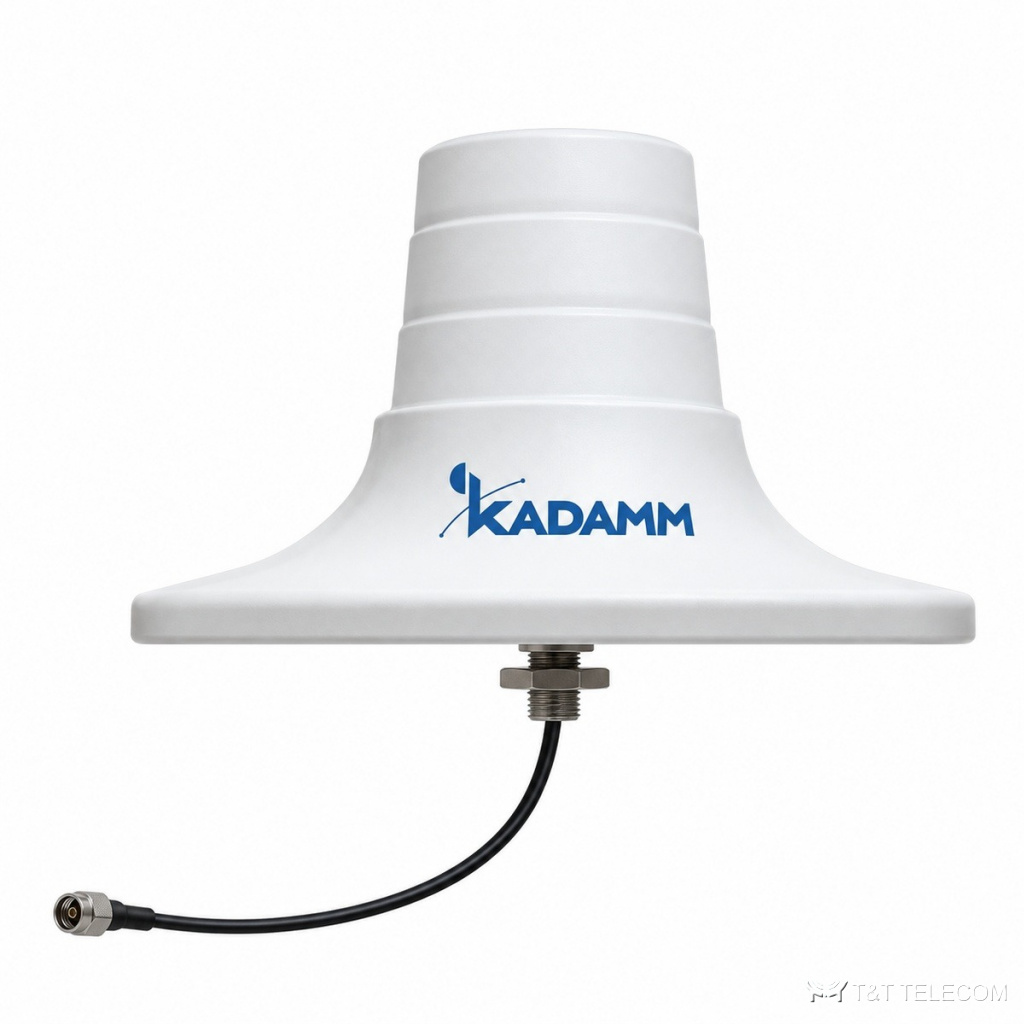

KADAMM I-ATO7-380/2700S: потолочная всенаправленная антенна для помещений. I-ATO7-380/2700S — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Коротко о I-ATO7-380/2700S: полоса 380–698 МГц и 698–960 МГц и 1710–2700 МГц; усиление 6,5 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Полоса I-ATO7-380/2700S охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Склады, производственные цеха, гостиницы — I-ATO7-380/2700S.
Технические характеристики
| Параметр | 380–698 МГц | 698–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 380–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 2 ± 1,5 | 3 ± 1,5 | 6,5 ± 1,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 85° | 60° | 25° |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 (380–698 и 698–960 МГц), ≤1,7 (1710–2700 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | (Ø320 × 175) ± 2 мм |
| Масса антенны | 0,7 кг |
| Цвет радома | Белый |
Как подобрать
- Сверьте частоты своей сети с полосой I-ATO7-380/2700S — 380–698 МГц и 698–960 МГц и 1710–2700 МГц.
- Коэффициент усиления I-ATO7-380/2700S — 6,5 дБи; больше усиление — уже луч.
- Ширина луча I-ATO7-380/2700S: в вертикальной 85° / 60° / 25°.
- Под разъёмы I-ATO7-380/2700S (1×N) подбирают джамперы и переходы.
- Габариты и масса I-ATO7-380/2700S: (Ø320 × 175) ± 2 мм, 0,7 кг.
Поставка и документы
Подберём KADAMM I-ATO7-380/2700S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATO7-380/2700S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO7-380/2700S.
Какие частоты поддерживает I-ATO7-380/2700S?
Рабочая полоса I-ATO7-380/2700S — 380–698 МГц и 698–960 МГц и 1710–2700 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
Какой разъём у I-ATO7-380/2700S?
1×N. Другие исполнения — уточняйте при заказе.
