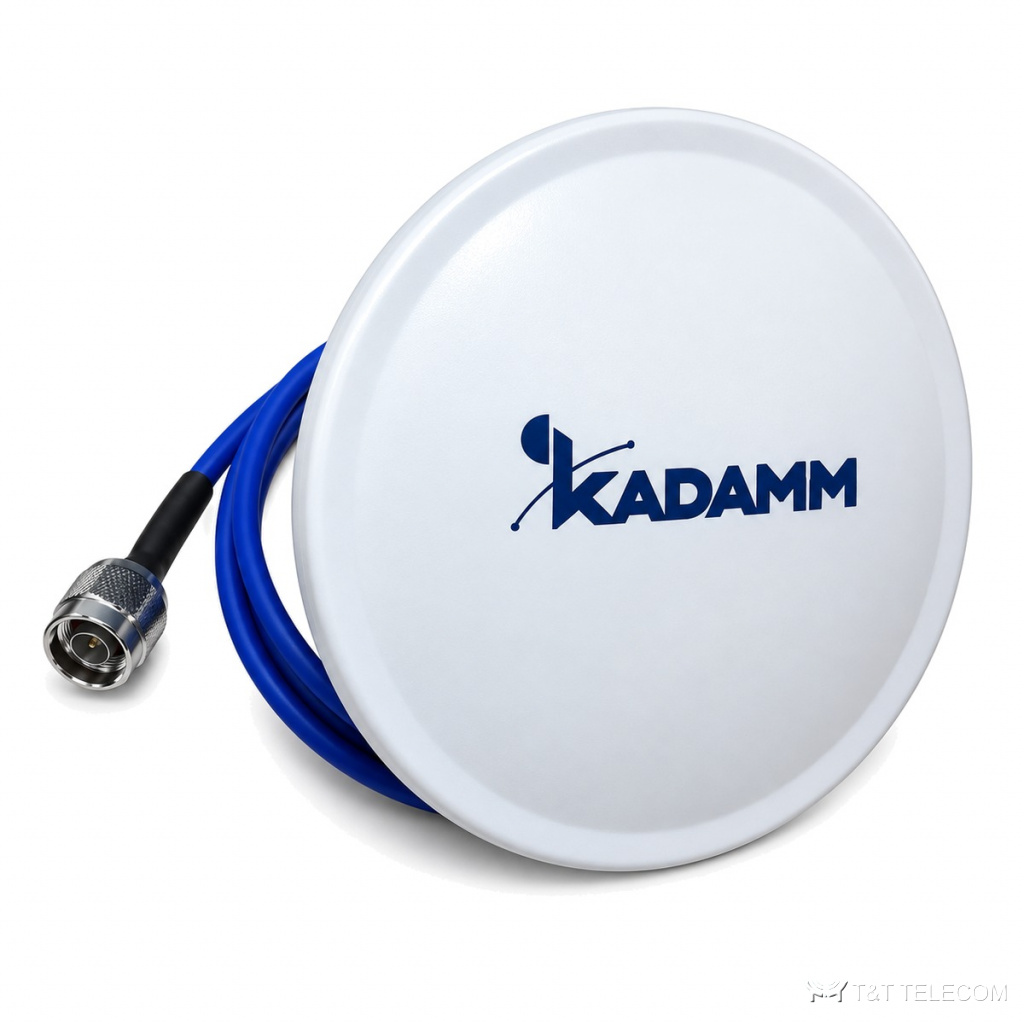

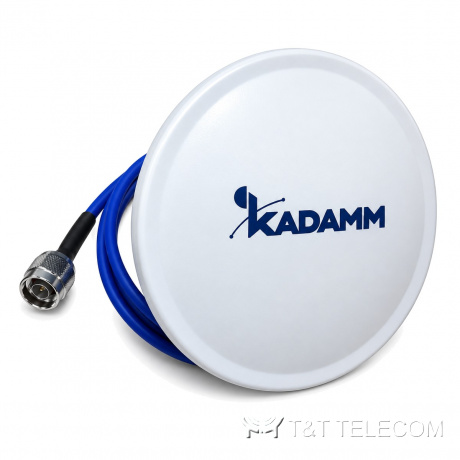

KADAMM I-ATO5-698/3800H — многодиапазонная потолочная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 5,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATO5-698/3800H: потолочная всенаправленная антенна для помещений. I-ATO5-698/3800H устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Коротко о I-ATO5-698/3800H: полоса 698–3800 МГц; усиление 5,5 дБи; ширина луча 360°; поляризация горизонтальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Для каких задач
- Диапазоны I-ATO5-698/3800H: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO5-698/3800H.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 2,5 | 5 | 5,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 75° | 62° |
| Поляризация | Горизонтальная | ||
| КСВН | ≤1,5 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø180 × 8,0 мм |
| Масса антенны | 0,35 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+55 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-698/3800H: 698–3800 МГц.
- Коэффициент усиления I-ATO5-698/3800H — 5,5 дБи; больше усиление — уже луч.
- Ширина луча I-ATO5-698/3800H: в горизонтальной плоскости 360°, в вертикальной 90° / 75° / 62°.
- Разъёмы I-ATO5-698/3800H — 1×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATO5-698/3800H: Ø180 × 8,0 мм, 0,35 кг.
В старых спецификациях I-ATO5-698/3800H может значиться как KADAMM K81703825S — это та же антенна.
Поставка и документы
Поставляем KADAMM I-ATO5-698/3800H по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у I-ATO5-698/3800H?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATO5-698/3800H?
5,5 дБи. Ширина луча — 360°.
Что нужно для подбора I-ATO5-698/3800H?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO5-698/3800H.
