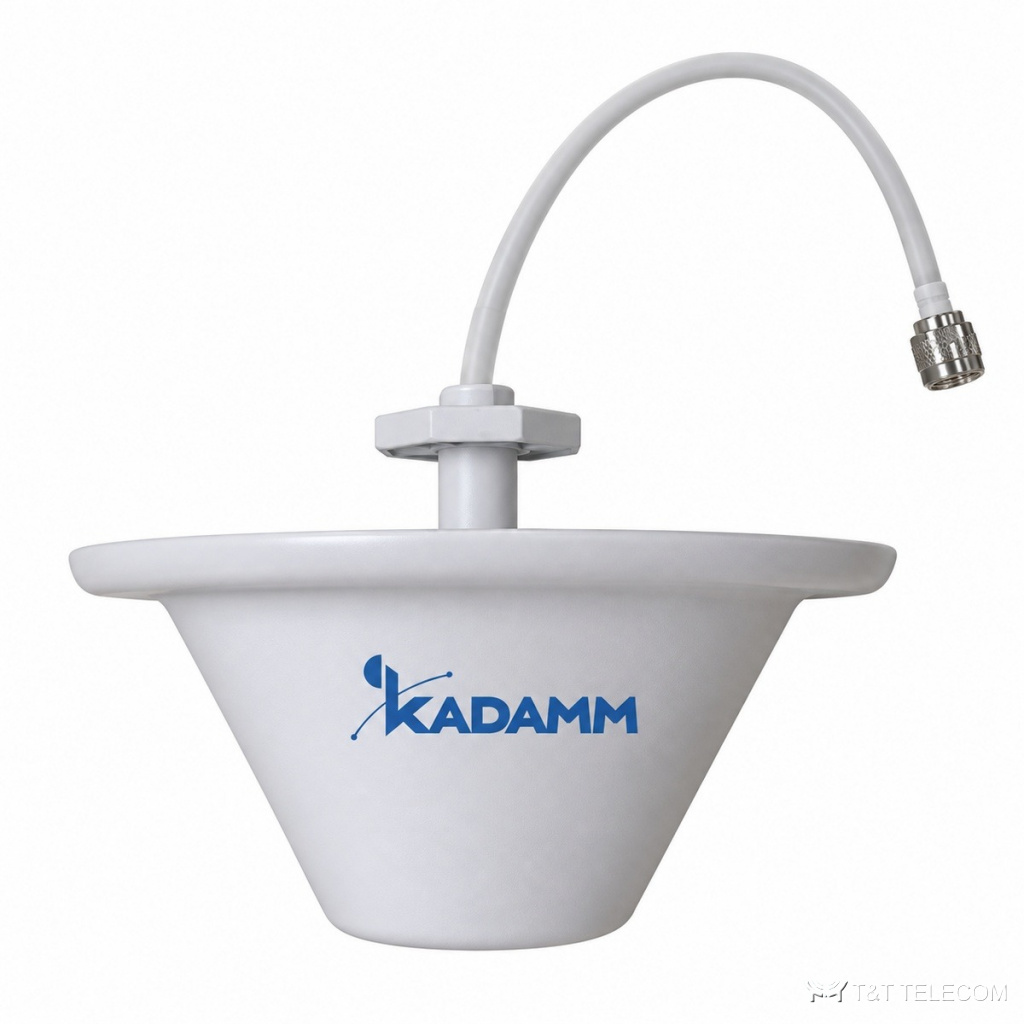

KADAMM I-ATO2-698/3800M — потолочная антенна 4G/5G MIMO 698–3800 МГц, 1,5–4 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATO2-698/3800M — потолочная всенаправленная антенна для помещений. I-ATO2-698/3800M устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные I-ATO2-698/3800M: полоса 698–960 МГц и 1350–1550 МГц и 1710–2700 МГц и 3300–3800 МГц; усиление 1,5–4 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 100 Вт.
Область применения
- Диапазоны I-ATO2-698/3800M: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO2-698/3800M.
Технические характеристики
| Параметр | 698–960 МГц | 1350–1550 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1350–1550 / 1710–2700 / 3300–3800 МГц | |||
| Коэффициент усиления, дБи | 1,5 | 2,5 | 4 | 4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 85° | 70° | 55° | 28° |
| Поляризация | Вертикальная | |||
| КСВН | ≤1,7 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 100 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø186 × 85 мм |
| Размеры упаковки | 150 × 150 × 175 мм |
| Масса антенны | 0,25 кг |
| Материал радома | ABS, стабилизированный к УФ |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø698–960 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATO2-698/3800M — 698–960 МГц и 1350–1550 МГц и 1710–2700 МГц и 3300–3800 МГц.
- Коэффициент усиления I-ATO2-698/3800M — 1,5–4 дБи; больше усиление — уже луч.
- Ширина луча I-ATO2-698/3800M: в горизонтальной плоскости 360°, в вертикальной 85° / 70° / 55° / 28°.
- Разъёмы I-ATO2-698/3800M — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATO2-698/3800M: Ø698–960 мм.
- Габариты и масса I-ATO2-698/3800M: Ø186 × 85 мм, 0,25 кг.
Поставка и документы
Подберём KADAMM I-ATO2-698/3800M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATO2-698/3800M?
1,5–4 дБи. Ширина луча — 360°.
Как крепится I-ATO2-698/3800M?
Ø.698–960 мм
Что нужно для подбора I-ATO2-698/3800M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO2-698/3800M.
