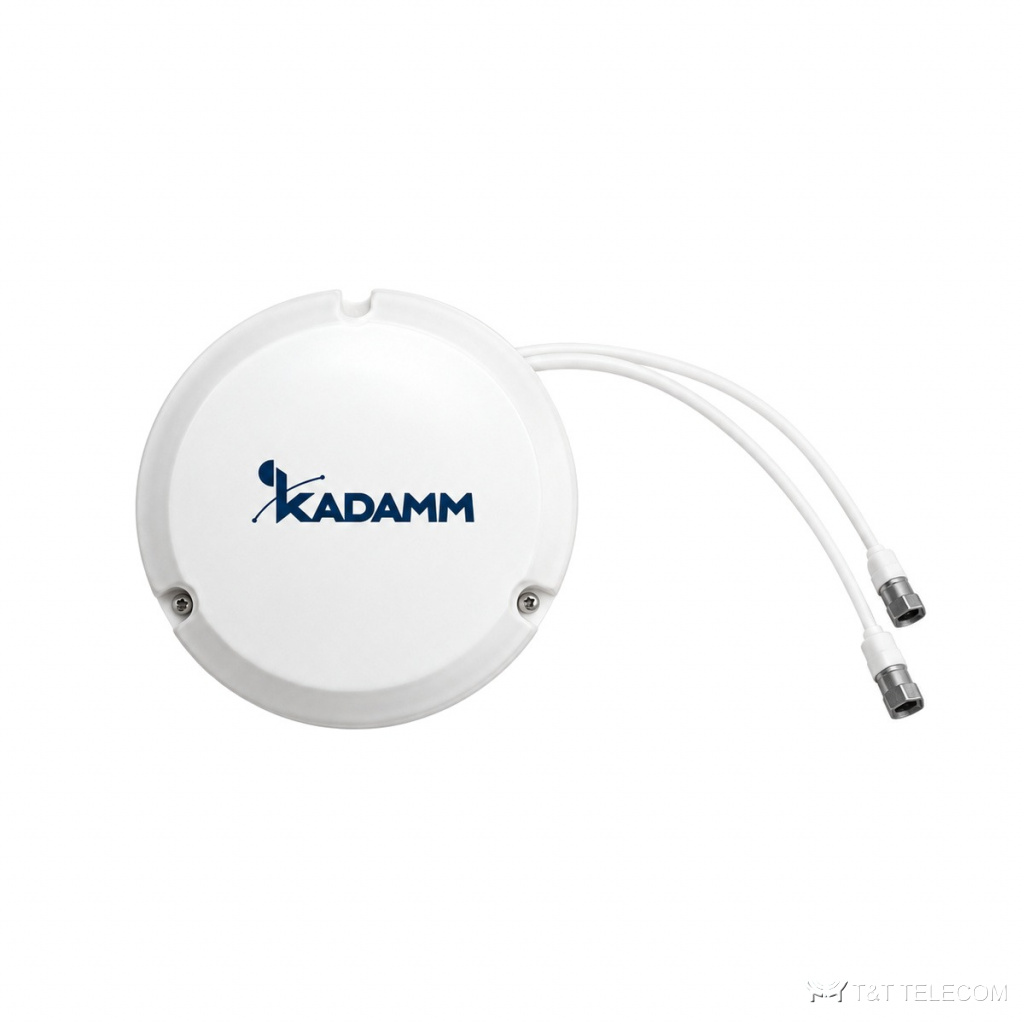

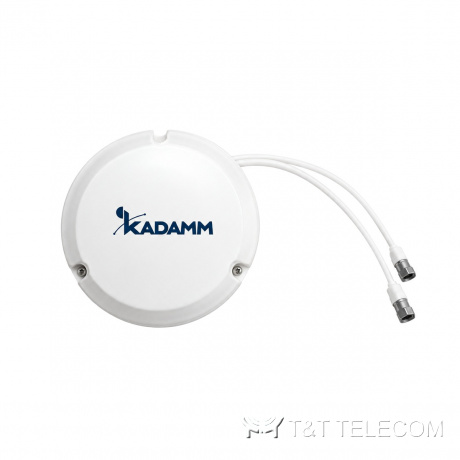

KADAMM I-ATO5-700/4000L2 — потолочная всенаправленная антенна 698–4000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATO5-700/4000L2 — потолочная всенаправленная антенна для помещений. I-ATO5-700/4000L2 устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные I-ATO5-700/4000L2: полоса 698–4000 МГц; усиление 5 дБи; ширина луча 360°; поляризация две линейные (v+h); разъёмы 2×4.3-10; мощность до 50 Вт.
Область применения
- Через I-ATO5-700/4000L2 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — I-ATO5-700/4000L2.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | ||
| Коэффициент усиления, дБи | 3 | 5 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° | 60° | 60° |
| Поляризация | Две линейные (V+H) | ||
| КСВН | 1,5 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −140/150/153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø206 × 55 мм |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+70 °C |
| Крепление | на стену |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-700/4000L2: 698–4000 МГц.
- Усиление I-ATO5-700/4000L2 — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO5-700/4000L2: в горизонтальной плоскости 360°, в вертикальной 80° / 60° / 60°.
- Разъёмы I-ATO5-700/4000L2 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATO5-700/4000L2: на стену.
- Габариты и масса I-ATO5-700/4000L2: Ø206 × 55 мм.
Поставка и документы
KADAMM I-ATO5-700/4000L2 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATO5-700/4000L2?
Рабочая полоса I-ATO5-700/4000L2 — 698–4000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATO5-700/4000L2?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATO5-700/4000L2?
5 дБи. Ширина луча — 360°.
