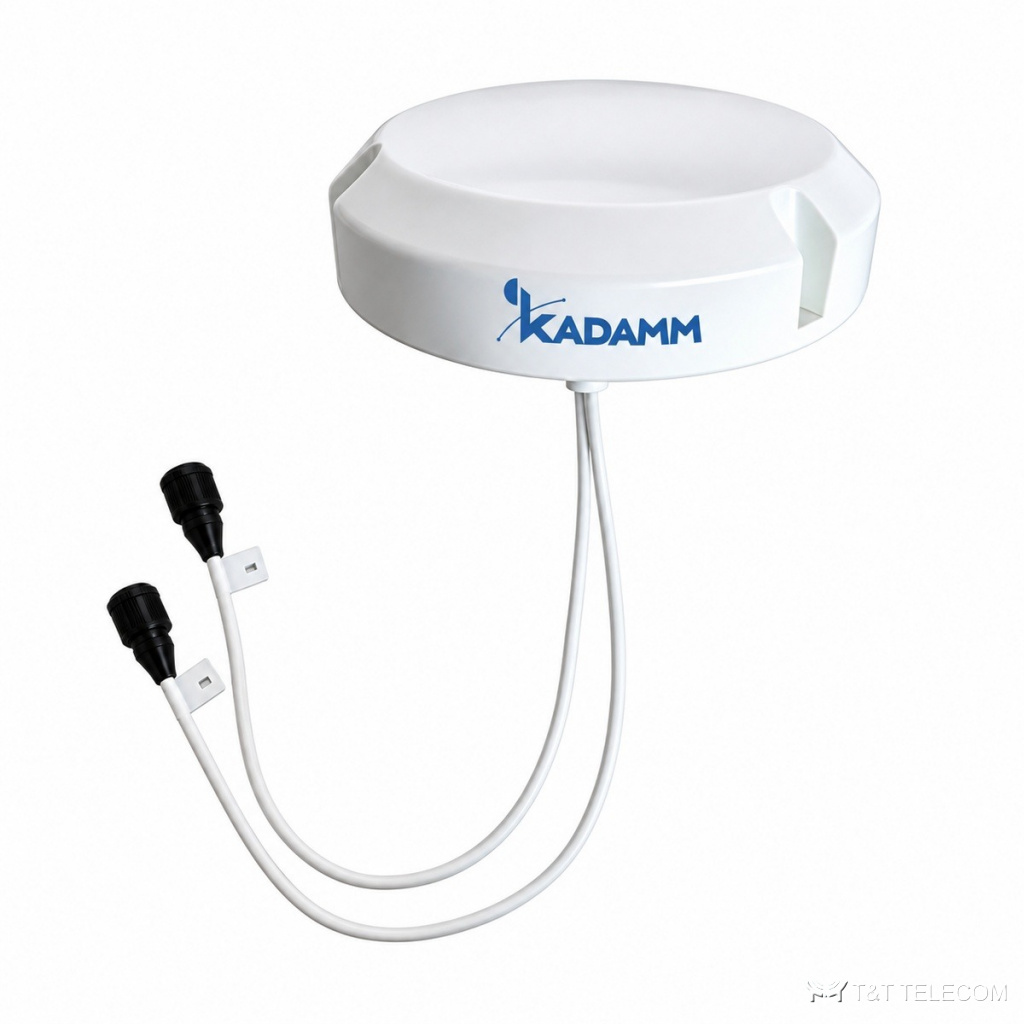

KADAMM I-ATO4-698/2700M-3 — потолочная всенаправленная антенна для помещений. I-ATO4-698/2700M-3 устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Коротко о I-ATO4-698/2700M-3: полоса 698–960 МГц и 1710–2700 МГц; усиление 4–5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 2×4.3-10; мощность до 50 Вт.
Область применения
- Полоса I-ATO4-698/2700M-3 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Склады, производственные цеха, гостиницы — I-ATO4-698/2700M-3.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 4 ± 1 | 5 ± 1,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Поляризация | Вертикальная | |
| КСВН | ≤1,8 (698–960 МГц), ≤1,5 (1710–2700 МГц) | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø207 × 56 мм |
| Масса антенны | 0,55 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATO4-698/2700M-3: 698–960 МГц и 1710–2700 МГц.
- Коэффициент усиления I-ATO4-698/2700M-3 — 4–5 дБи; больше усиление — уже луч.
- Ширина луча I-ATO4-698/2700M-3: в горизонтальной плоскости 360°.
- Разъёмы I-ATO4-698/2700M-3 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATO4-698/2700M-3: Ø207 × 56 мм, 0,55 кг.
Поставка и документы
KADAMM I-ATO4-698/2700M-3 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у I-ATO4-698/2700M-3?
4–5 дБи. Ширина луча — 360°.
Что нужно для подбора I-ATO4-698/2700M-3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO4-698/2700M-3.
Какие частоты поддерживает I-ATO4-698/2700M-3?
Рабочая полоса I-ATO4-698/2700M-3 — 698–960 МГц и 1710–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
