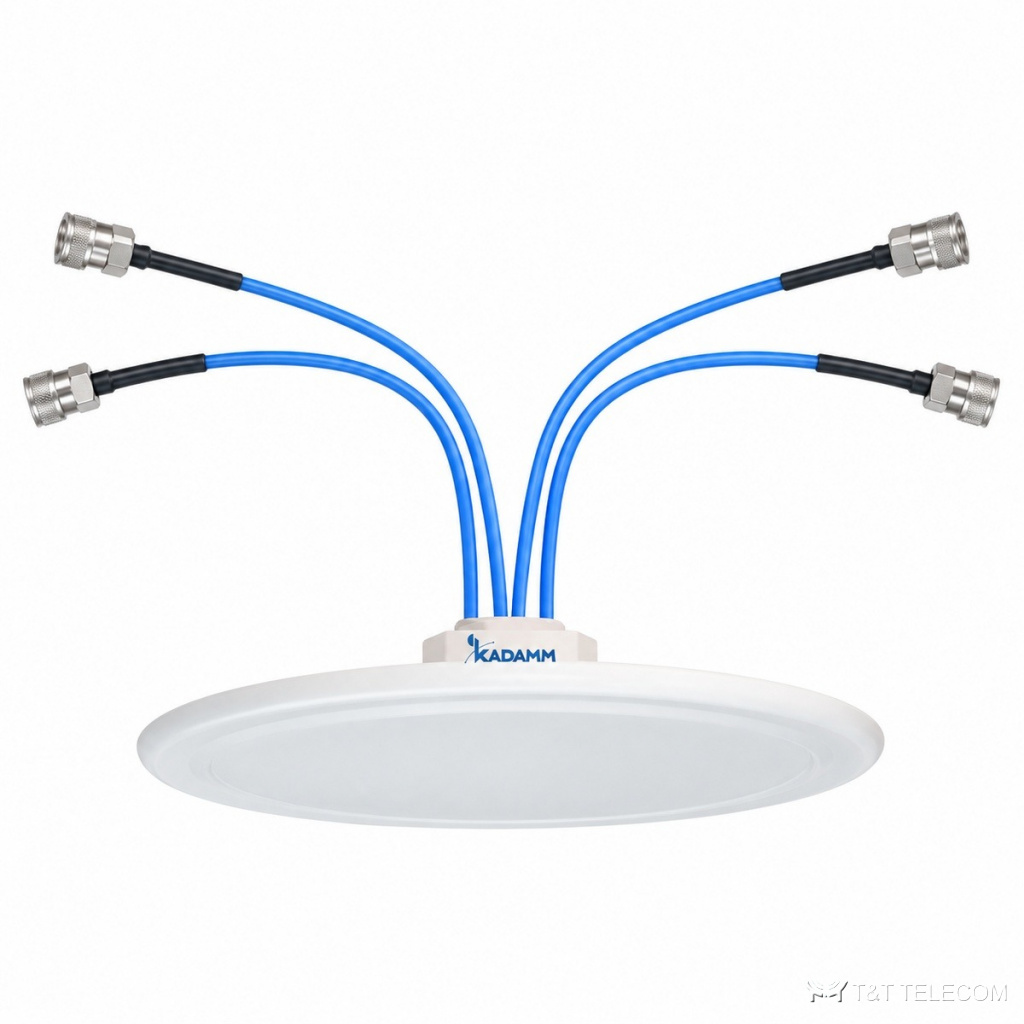

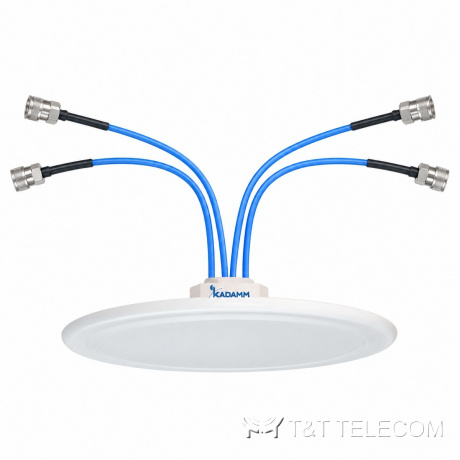

KADAMM I-ATO5-3300/4000M — потолочная антенна 4G/5G MIMO 3300–4000 МГц, 5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATO5-3300/4000M — потолочная всенаправленная антенна для помещений. I-ATO5-3300/4000M — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Ключевые параметры I-ATO5-3300/4000M: полоса 3300–4000 МГц; усиление 5 дБи; ширина луча 360°; поляризация горизонтальная; разъёмы 4×4.3-10; мощность до 50 Вт.
Область применения
- Через I-ATO5-3300/4000M работают 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO5-3300/4000M.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–4000 МГц |
| Коэффициент усиления, дБи | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Поляризация | Горизонтальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Исполнения
| Артикул | Длина / габариты, мм | Масса, кг |
|---|---|---|
| KADAMM I-ATO5-3300/4000M | Ø178×8 | 0,8 |
| KADAMM I-ATO5-3300/4000M-2 | Ø250×8 | 0,7 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Размеры упаковки | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,7–0,8 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø3300–4000 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-3300/4000M: 3300–4000 МГц.
- Коэффициент усиления I-ATO5-3300/4000M — 5 дБи; больше усиление — уже луч.
- Ширина луча I-ATO5-3300/4000M: в горизонтальной плоскости 360°, в вертикальной 60°.
- Под разъёмы I-ATO5-3300/4000M (4×4.3-10) подбирают джамперы и переходы.
- Монтаж I-ATO5-3300/4000M: Ø3300–4000 мм.
- Габариты и масса I-ATO5-3300/4000M: по исполнению (см. таблицу «Исполнения»), 0,7–0,8 кг.
Поставка и документы
Поставляем KADAMM I-ATO5-3300/4000M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATO5-3300/4000M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO5-3300/4000M.
Какие частоты поддерживает I-ATO5-3300/4000M?
Рабочая полоса I-ATO5-3300/4000M — 3300–4000 МГц. Это 5G NR 3,3–3,8 ГГц (n78).
Какой разъём у I-ATO5-3300/4000M?
4×4.3-10. Другие исполнения — уточняйте при заказе.
