KADAMM I-ATO7-380/3800S — потолочная антенна 380–3800 МГц, 6,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

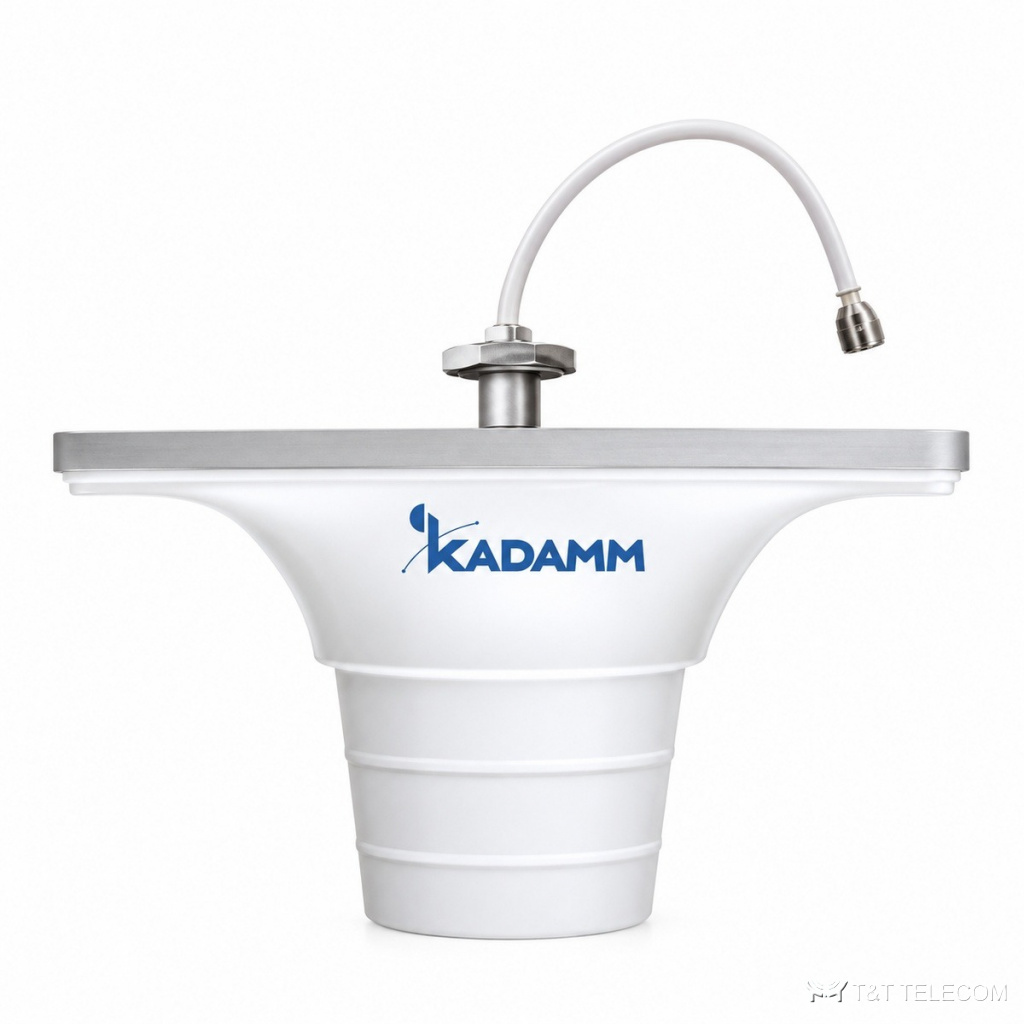

Модель KADAMM I-ATO7-380/3800S — потолочная всенаправленная антенна для помещений. I-ATO7-380/3800S устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Коротко о I-ATO7-380/3800S: полоса 380–698 МГц и 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц; усиление 6,5 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Где применяют
- Через I-ATO7-380/3800S работают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Склады, производственные цеха, гостиницы — I-ATO7-380/3800S.
Технические характеристики
| Параметр | 380–698 МГц | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 380–960 / 1710–2700 / 3300–3800 МГц | |||
| Коэффициент усиления, дБи | 2 ± 1 | 3 ± 1,5 | 6,5 ± 1,5 | 5 ± 1 |
| Поляризация | Вертикальная | |||
| КСВН | ≤2,2 (380–698 и 698–960 МГц), ≤2,0 (1710–2700 и 3300–3800 МГц) | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры упаковки | 273 × 273 × 274 мм |
| Масса антенны | 0,7 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø380–960 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATO7-380/3800S: 380–698 МГц и 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц.
- Коэффициент усиления I-ATO7-380/3800S — 6,5 дБи; больше усиление — уже луч.
- Разъёмы I-ATO7-380/3800S — 1×N; кабельные сборки готовят под них заранее.
- Монтаж I-ATO7-380/3800S: Ø380–960 мм.
- Габариты и масса I-ATO7-380/3800S: 273 × 273 × 274 мм, 0,7 кг.
Поставка и документы
KADAMM I-ATO7-380/3800S поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора I-ATO7-380/3800S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO7-380/3800S.
Какие частоты поддерживает I-ATO7-380/3800S?
Рабочая полоса I-ATO7-380/3800S — 380–698 МГц и 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
Какой разъём у I-ATO7-380/3800S?
1×N. Другие исполнения — уточняйте при заказе.
