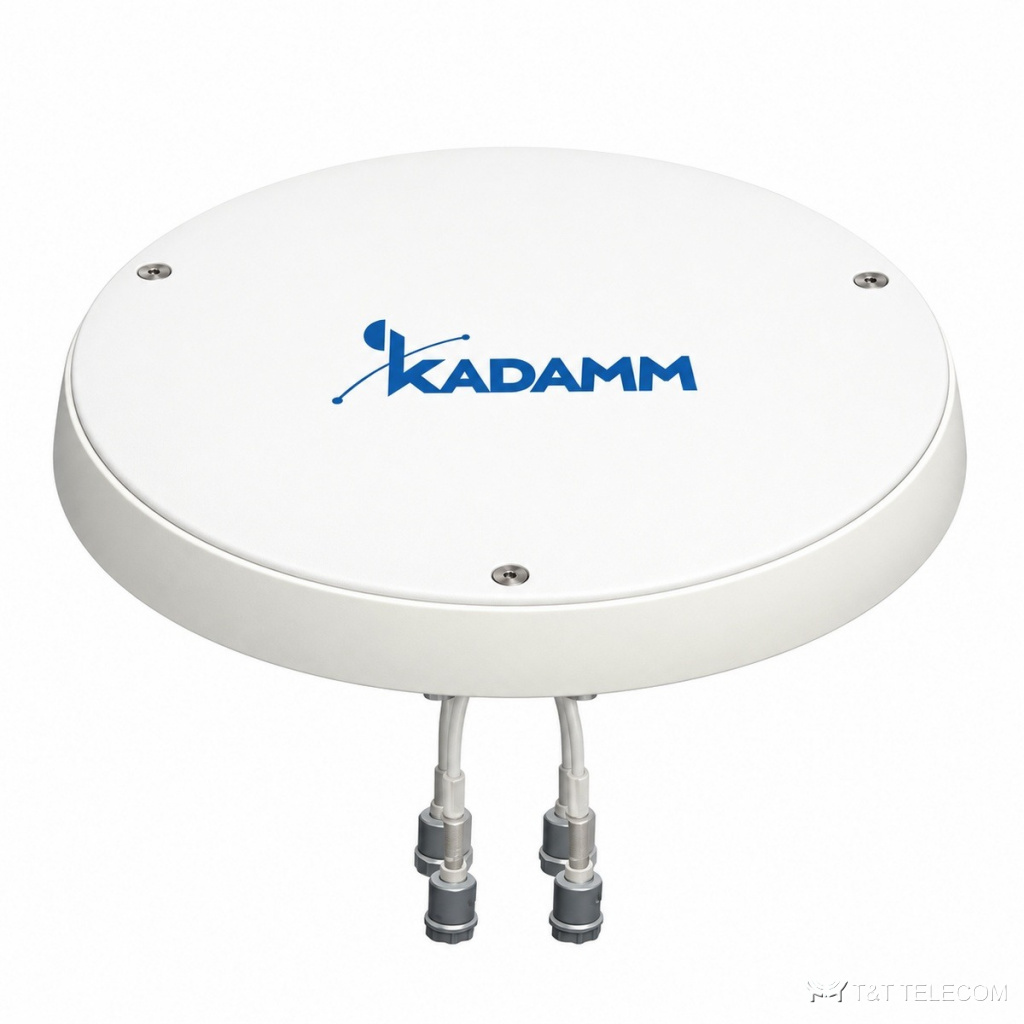

KADAMM I-ATO6-617/6000M — потолочная антенна 4G/5G MIMO 617–6000 МГц, 6 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATO6-617/6000M — потолочная всенаправленная антенна для помещений. I-ATO6-617/6000M устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Ключевые параметры I-ATO6-617/6000M: полоса 617–960 МГц и 1710–2700 МГц и 3300–3800 МГц и 4900–6000 МГц; усиление 6 дБи; ширина луча 360°; разъёмы 4×4.3-10; мощность до 50 Вт.
Где применяют
- Полоса I-ATO6-617/6000M охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO6-617/6000M.
Технические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–3800 МГц | 4900–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | |||
| Коэффициент усиления, дБи | 4 | 5 | 6 | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° | 50° | 40° | 50° |
| КСВН | ≤2,0 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø350 × 45 мм |
| Размеры упаковки | 410 × 140 × 420 мм |
| Масса антенны | 1,3 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø617–960 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATO6-617/6000M: 617–960 МГц и 1710–2700 МГц и 3300–3800 МГц и 4900–6000 МГц.
- Коэффициент усиления I-ATO6-617/6000M — 6 дБи; больше усиление — уже луч.
- Ширина луча I-ATO6-617/6000M: в горизонтальной плоскости 360°, в вертикальной 80° / 50° / 40° / 50°.
- Разъёмы I-ATO6-617/6000M — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATO6-617/6000M: Ø617–960 мм.
- Габариты и масса I-ATO6-617/6000M: Ø350 × 45 мм, 1,3 кг.
Поставка и документы
Подберём KADAMM I-ATO6-617/6000M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATO6-617/6000M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO6-617/6000M.
Какие частоты поддерживает I-ATO6-617/6000M?
Рабочая полоса I-ATO6-617/6000M — 617–960 МГц и 1710–2700 МГц и 3300–3800 МГц и 4900–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATO6-617/6000M?
4×4.3-10. Другие исполнения — уточняйте при заказе.
