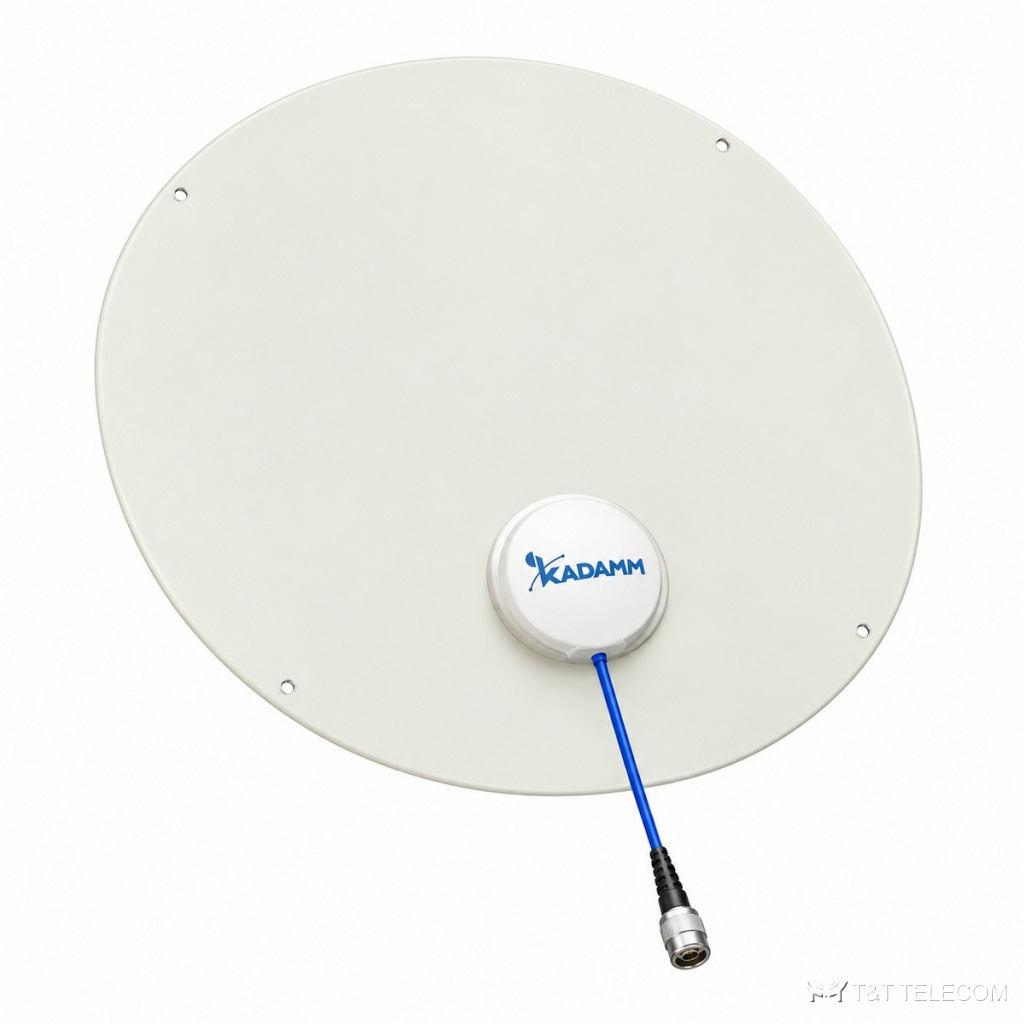

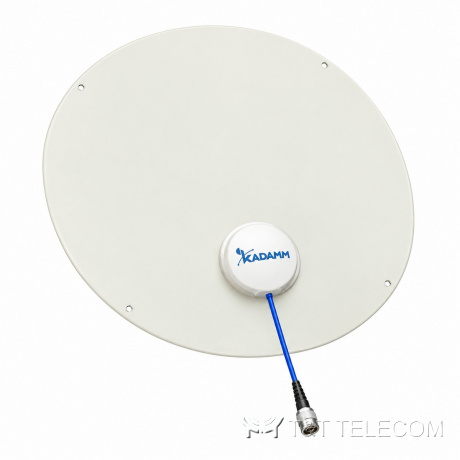

KADAMM I-ATO0-130/4000S — потолочная антенна 130–4000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATO0-130/4000S — потолочная всенаправленная антенна для помещений. В DAS-проектах I-ATO0-130/4000S раздаёт сигнал сотовой связи по этажам и помещениям. Коротко о I-ATO0-130/4000S: полоса 130–520 МГц и 521–4000 МГц; усиление уточняйте у менеджера; ширина луча 360°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×4.3-10; мощность до 5 Вт.
Где применяют
- Диапазоны I-ATO0-130/4000S: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Склады, производственные цеха, гостиницы — I-ATO0-130/4000S.
Технические характеристики
| Параметр | 130–520 МГц | 521–4000 МГц |
|---|---|---|
| Диапазон частот | 130–4000 МГц | |
| Коэффициент усиления, дБи | 0 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) | |
| КСВН | ≤2,0 (130–520 МГц), ≤1,8 (521–4000 МГц) | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 5 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø440 × 11,6 мм |
| Размеры упаковки | 455 × 453 × 33 мм |
| Масса антенны | 0,7 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø130–520 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATO0-130/4000S: 130–520 МГц и 521–4000 МГц.
- Усиление I-ATO0-130/4000S — уточняйте у менеджера: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO0-130/4000S: в горизонтальной плоскости 360°.
- Под разъёмы I-ATO0-130/4000S (1×4.3-10) подбирают джамперы и переходы.
- Монтаж I-ATO0-130/4000S: Ø130–520 мм.
- Габариты и масса I-ATO0-130/4000S: Ø440 × 11,6 мм, 0,7 кг.
Поставка и документы
Подберём KADAMM I-ATO0-130/4000S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится I-ATO0-130/4000S?
Ø.130–520 мм
Что нужно для подбора I-ATO0-130/4000S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO0-130/4000S.
Какие частоты поддерживает I-ATO0-130/4000S?
Рабочая полоса I-ATO0-130/4000S — 130–520 МГц и 521–4000 МГц. Это УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
