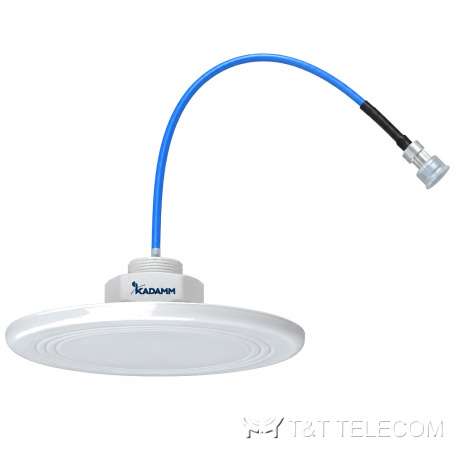

KADAMM AO-6938V35S02 — многодиапазонная потолочная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

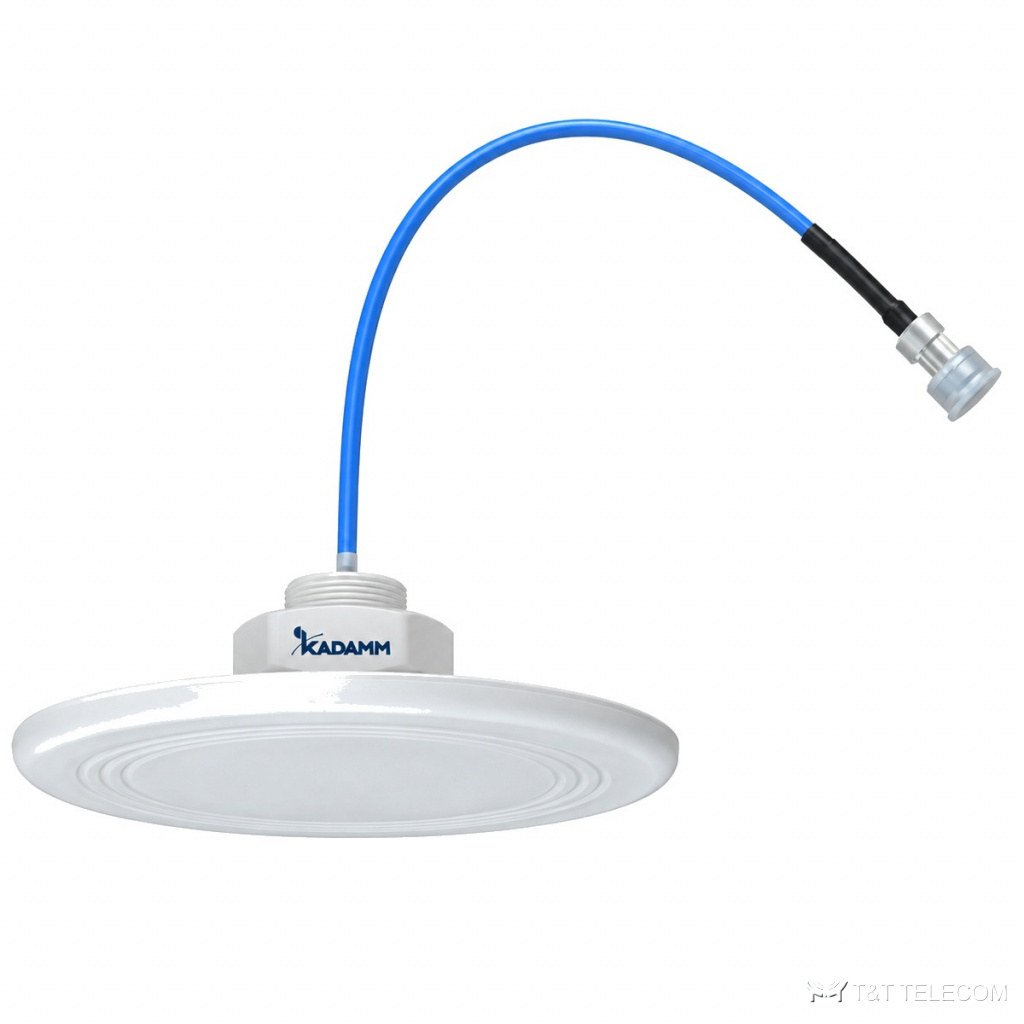

KADAMM AO-6938V35S02: потолочная всенаправленная антенна для помещений. В DAS-проектах AO-6938V35S02 раздаёт сигнал сотовой связи по этажам и помещениям. Коротко о AO-6938V35S02: полоса 698–3800 МГц; усиление 5 дБи; ширина луча 360°; поляризация горизонтальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Область применения
- Полоса AO-6938V35S02 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — AO-6938V35S02.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 3,0 | 4,0 | 5,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Поляризация | Горизонтальная | ||
| КСВН | ≤1,5 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø179 × 8 мм |
| Размеры упаковки | 195 × 195 × 75 мм |
| Масса антенны | 0,22 кг |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+60 °C |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AO-6938V35S02: 698–3800 МГц.
- Коэффициент усиления AO-6938V35S02 — 5 дБи; больше усиление — уже луч.
- Ширина луча AO-6938V35S02: в горизонтальной плоскости 360°.
- Под разъёмы AO-6938V35S02 (1×4.3-10) подбирают джамперы и переходы.
- Габариты и масса AO-6938V35S02: Ø179 × 8 мм, 0,22 кг.
Поставка и документы
Подберём KADAMM AO-6938V35S02 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AO-6938V35S02?
5 дБи. Ширина луча — 360°.
Что нужно для подбора AO-6938V35S02?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AO-6938V35S02.
Какие частоты поддерживает AO-6938V35S02?
Рабочая полоса AO-6938V35S02 — 698–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
