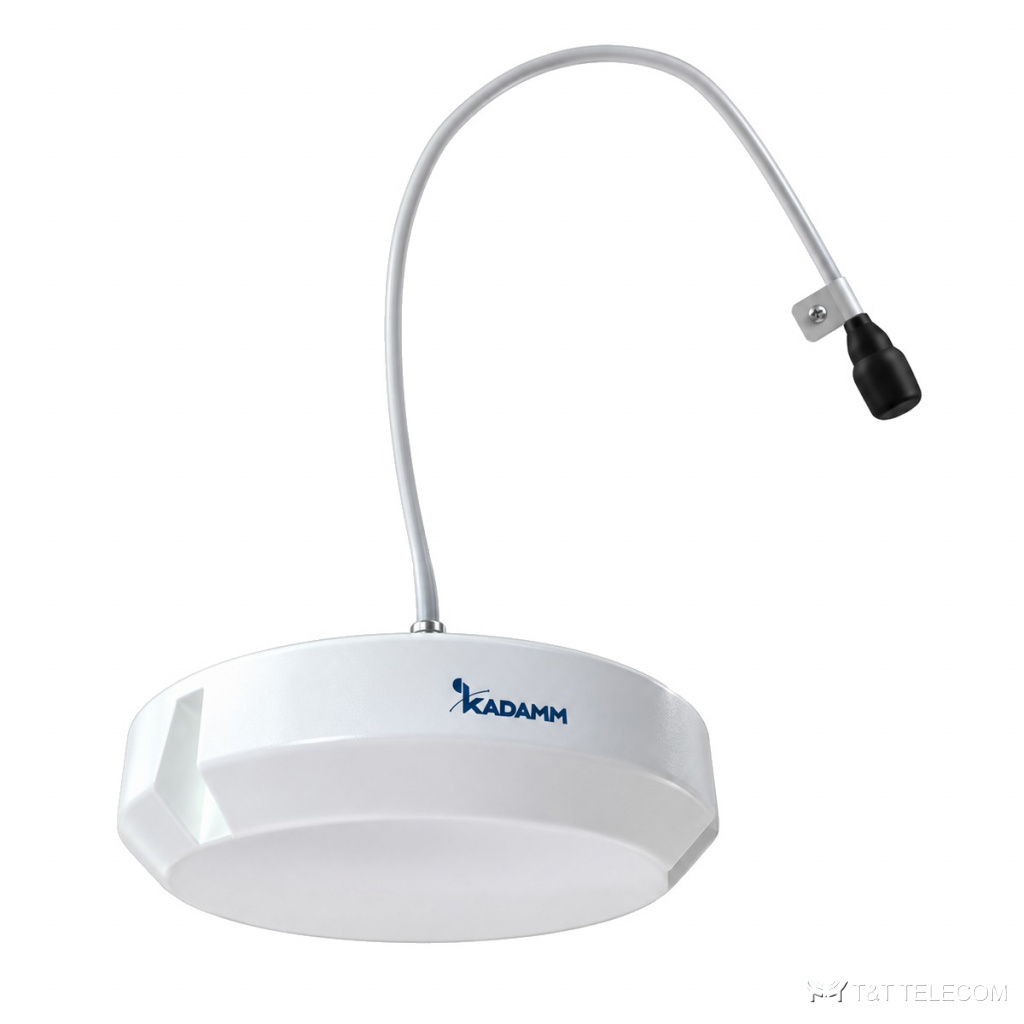

KADAMM AO-6060V45S03 — многодиапазонная потолочная антенна 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц, 5 дБи
Потолочные антенны для помещений
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AO-6060V45S03 — потолочная всенаправленная антенна для помещений. AO-6060V45S03 устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Ключевые параметры AO-6060V45S03: полоса 617–6000 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Область применения
- Диапазоны AO-6060V45S03: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — AO-6060V45S03.
Технические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–3800 МГц | 4900–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | |||
| Коэффициент усиления, дБи | 3,5 | 4 | 5 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 65° | 50° | 40° |
| Поляризация | Вертикальная | |||
| КСВН | ≤2,0 | ≤1,8 | ≤1,8 | ≤1,8 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø250 × 8 мм |
| Размеры упаковки | 213 × 168 × 204 мм |
| Масса антенны | 0,6 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+60 °C |
| Крепление | гайкой |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AO-6060V45S03: 617–6000 МГц.
- Коэффициент усиления AO-6060V45S03 — 5 дБи; больше усиление — уже луч.
- Ширина луча AO-6060V45S03: в горизонтальной плоскости 360°, в вертикальной 90° / 65° / 50° / 40°.
- Разъёмы AO-6060V45S03 — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж AO-6060V45S03: гайкой.
- Габариты и масса AO-6060V45S03: Ø250 × 8 мм, 0,6 кг.
Поставка и документы
Подберём KADAMM AO-6060V45S03 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AO-6060V45S03?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у AO-6060V45S03?
5 дБи. Ширина луча — 360°.
Как крепится AO-6060V45S03?
Г.айкой
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AO-6060V45S03 — техническое описание 762.69 КБ
