KADAMM АО-7938В24С01 — многодиапазонная потолочная антенна 790–960 / 1710–2700 / 3300–3800 МГц, 4 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

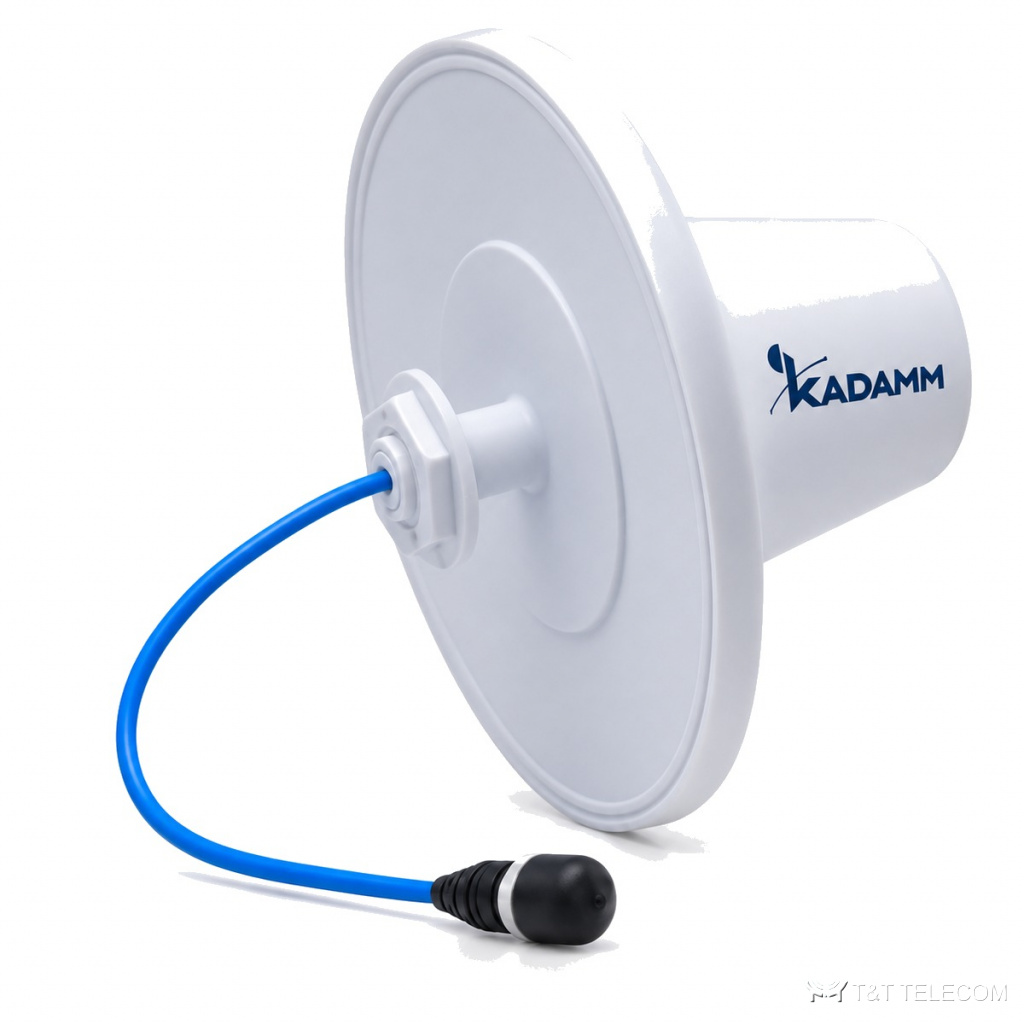

Модель KADAMM АО-7938В24С01 — потолочная всенаправленная антенна для помещений. АО-7938В24С01 — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Ключевые параметры АО-7938В24С01: полоса 790–3800 МГц; усиление 4 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Для каких задач
- Диапазоны АО-7938В24С01: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), GPS L1 / ГЛОНАСС L1.
- Склады, производственные цеха, гостиницы — АО-7938В24С01.
Технические характеристики
| Параметр | 790–806 МГц | 806–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 790–960 / 1710–2700 / 3300–3800 МГц | |||
| Коэффициент усиления, дБи | 1,5 | 2,0 | 3,0 | 4,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 95° | 80° | 38° | 32° |
| Поляризация | Вертикальная | |||
| КСВН | 2,0 | 2,0 | 1,5 | 1,5 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø204 × 125 мм |
| Масса антенны | 0,38 кг |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Рабочая температура | −40…+65 °C |
Как подобрать
- Сверьте частоты своей сети с полосой АО-7938В24С01 — 790–3800 МГц.
- Усиление АО-7938В24С01 — 4 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча АО-7938В24С01: в горизонтальной плоскости 360°, в вертикальной 95° / 80° / 38° / 32°.
- Разъёмы АО-7938В24С01 — 1×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса АО-7938В24С01: Ø204 × 125 мм, 0,38 кг.
Поставка и документы
Подберём KADAMM АО-7938В24С01 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у АО-7938В24С01?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у АО-7938В24С01?
4 дБи. Ширина луча — 360°.
Что нужно для подбора АО-7938В24С01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект АО-7938В24С01.
