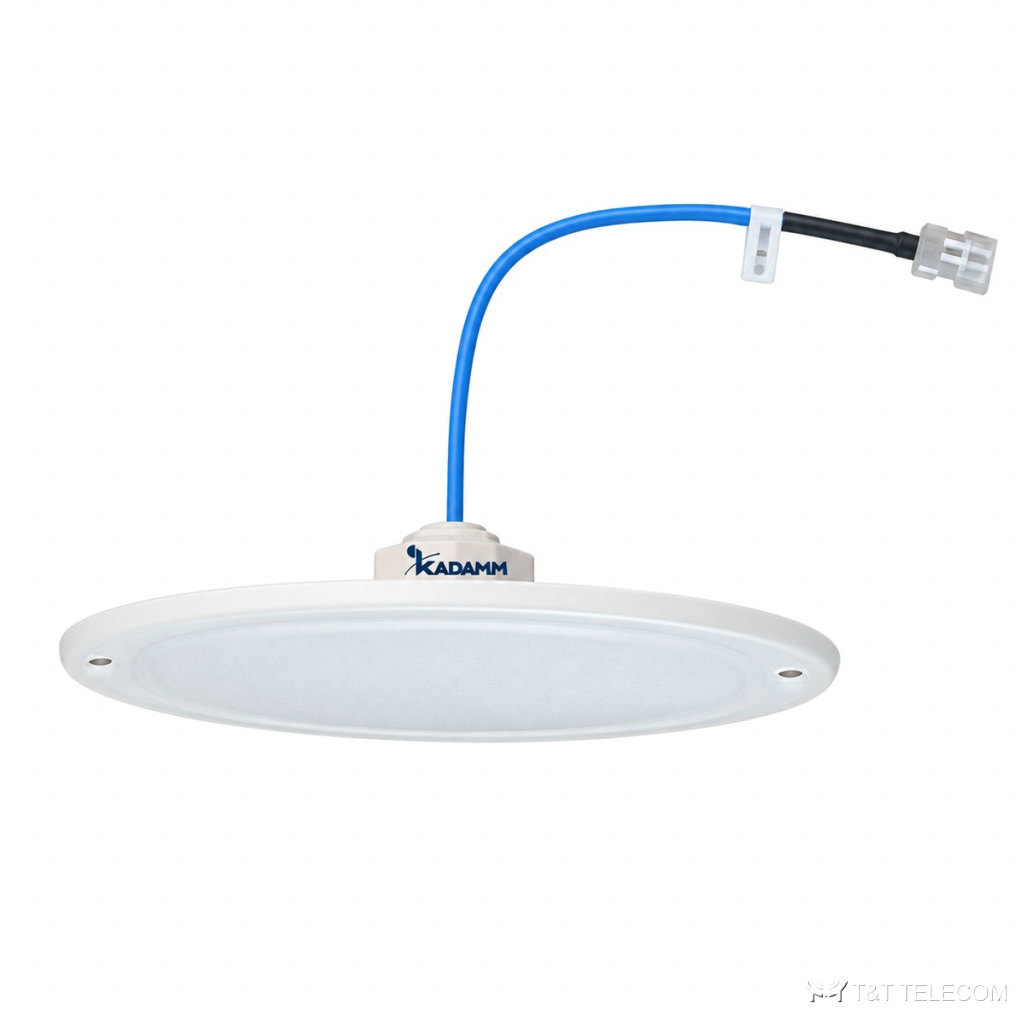

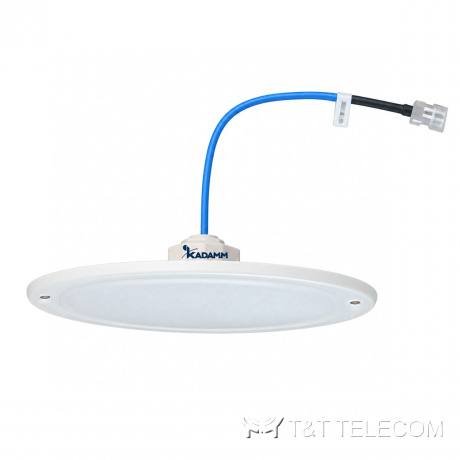

KADAMM I-ATO5-698/3800S — потолочная всенаправленная антенна 698–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATO5-698/3800S: потолочная всенаправленная антенна для помещений. I-ATO5-698/3800S устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Коротко о I-ATO5-698/3800S: полоса 698–3800 МГц; усиление 7 дБи; ширина луча 360°; поляризация горизонтальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Где применяют
- Диапазоны I-ATO5-698/3800S: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — I-ATO5-698/3800S.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 4 | 6 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 80° | 50° |
| Поляризация | Горизонтальная | ||
| КСВН | ≤1,5 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (опционально розетка N) (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø300 × 13 мм |
| Масса антенны | ≤0,35 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+60 °C |
| Крепление | гайкой и/или саморезами (2 шт.) |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-698/3800S: 698–3800 МГц.
- Усиление I-ATO5-698/3800S — 7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO5-698/3800S: в горизонтальной плоскости 360°, в вертикальной 90° / 80° / 50°.
- Под разъёмы I-ATO5-698/3800S (1×4.3-10) подбирают джамперы и переходы.
- Монтаж I-ATO5-698/3800S: гайкой и/или саморезами (2 шт.).
- Габариты и масса I-ATO5-698/3800S: Ø300 × 13 мм, ≤0,35 кг.
Поставка и документы
Подберём KADAMM I-ATO5-698/3800S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATO5-698/3800S?
7 дБи. Ширина луча — 360°.
Как крепится I-ATO5-698/3800S?
Г.айкой и/или саморезами (2 шт.)
Что нужно для подбора I-ATO5-698/3800S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO5-698/3800S.
| . |
|---|
