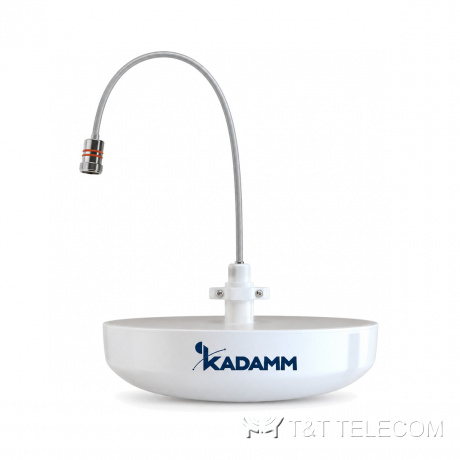

KADAMM I-ATO4-6960VS02 — потолочная всенаправленная антенна 698–6000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

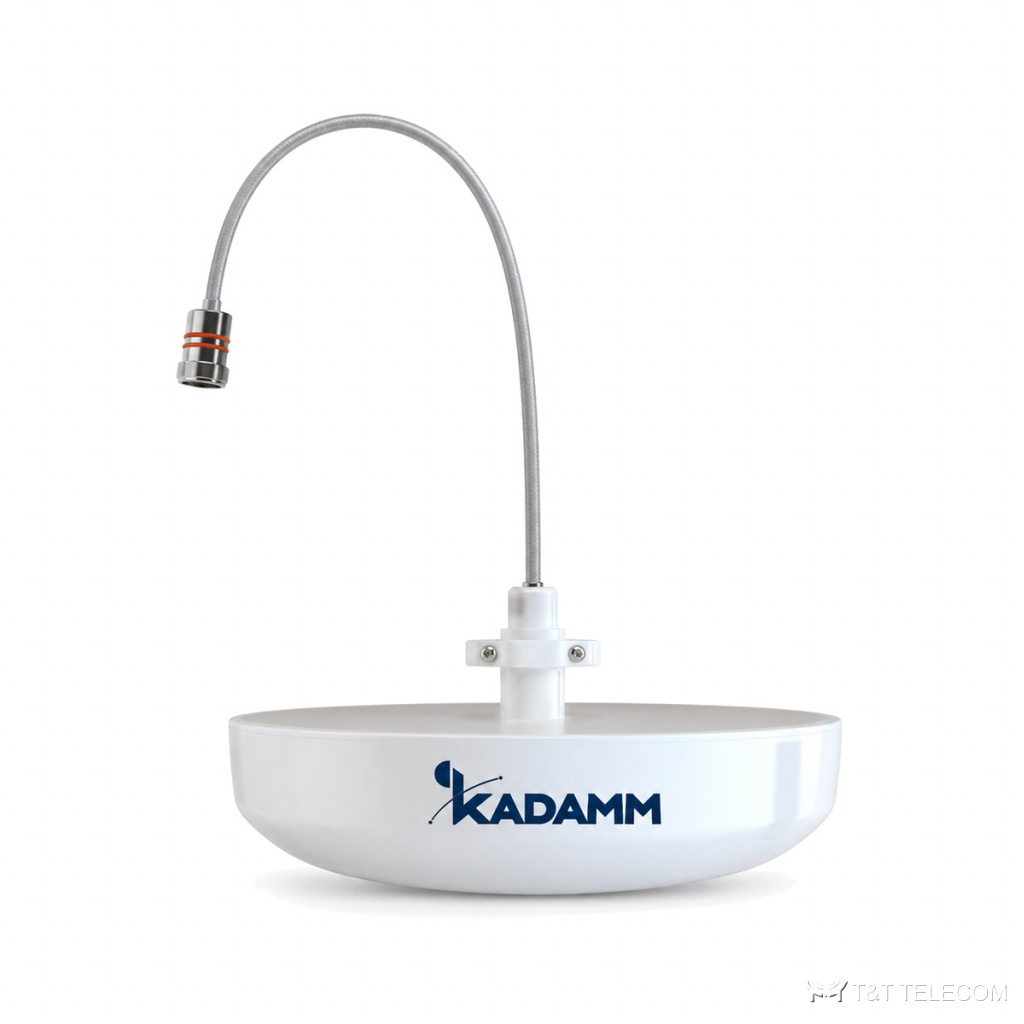

KADAMM I-ATO4-6960VS02: потолочная всенаправленная антенна для помещений. В DAS-проектах I-ATO4-6960VS02 раздаёт сигнал сотовой связи по этажам и помещениям. Основные данные I-ATO4-6960VS02: полоса 698–6000 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Для каких задач
- Диапазоны I-ATO4-6960VS02: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO4-6960VS02.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц | 4900–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | |||
| Коэффициент усиления, дБи | 3,5 | 4 | 5 | 5 |

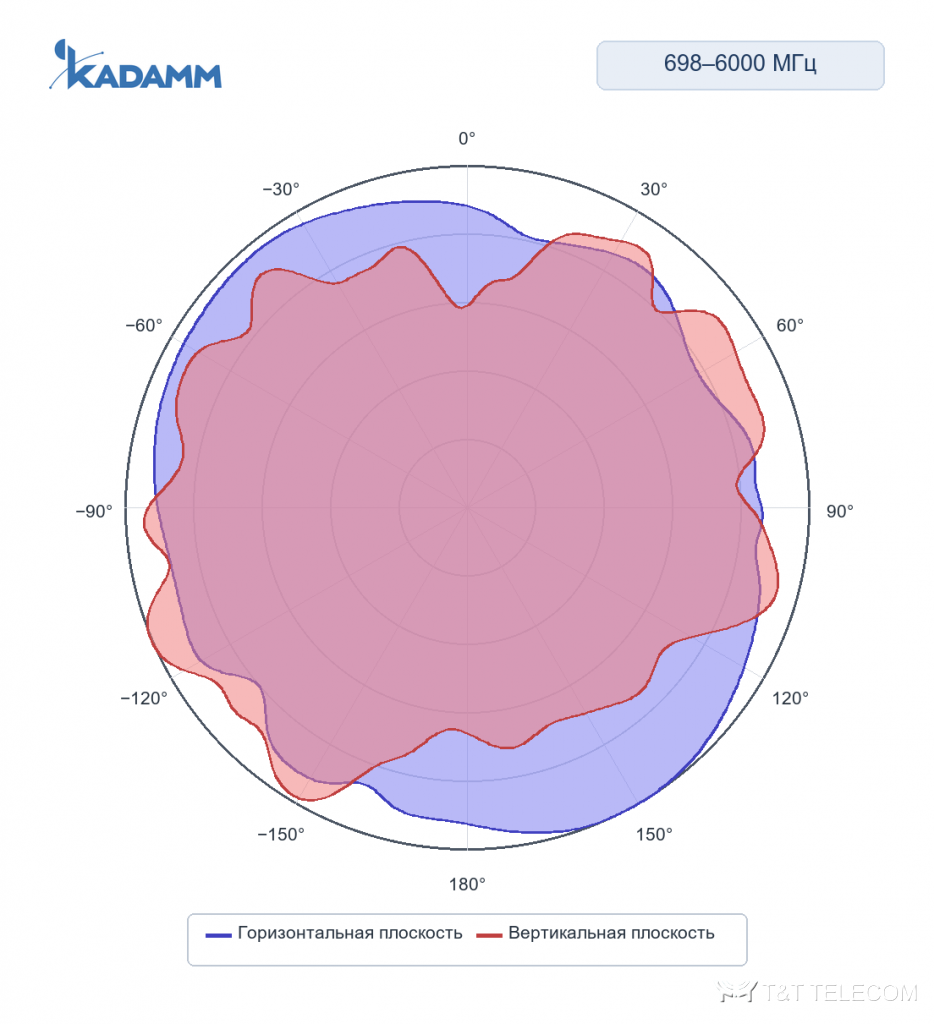

| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 65° | 50° | 40° |
| Поляризация | Вертикальная | |||
| КСВН | 2,0 | 1,8 | 1,8 | 1,8 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø207 × 56 мм |
| Масса антенны | 0,60 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+70 °C |
| Крепление | гайкой |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATO4-6960VS02: 698–6000 МГц.
- Усиление I-ATO4-6960VS02 — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO4-6960VS02: в горизонтальной плоскости 360°, в вертикальной 90° / 65° / 50° / 40°.
- Разъёмы I-ATO4-6960VS02 — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATO4-6960VS02: гайкой.
- Габариты и масса I-ATO4-6960VS02: Ø207 × 56 мм, 0,60 кг.
Поставка и документы
Подберём KADAMM I-ATO4-6960VS02 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATO4-6960VS02?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO4-6960VS02.
Какие частоты поддерживает I-ATO4-6960VS02?
Рабочая полоса I-ATO4-6960VS02 — 698–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATO4-6960VS02?
1×4.3-10. Другие исполнения — уточняйте при заказе.
