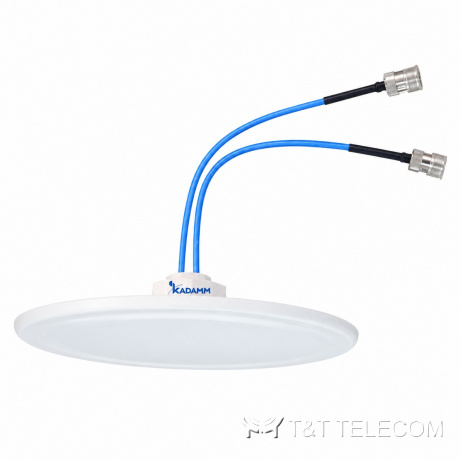

KADAMM I-ATO5-617/6000MH — многодиапазонная потолочная антенна 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц, 6 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

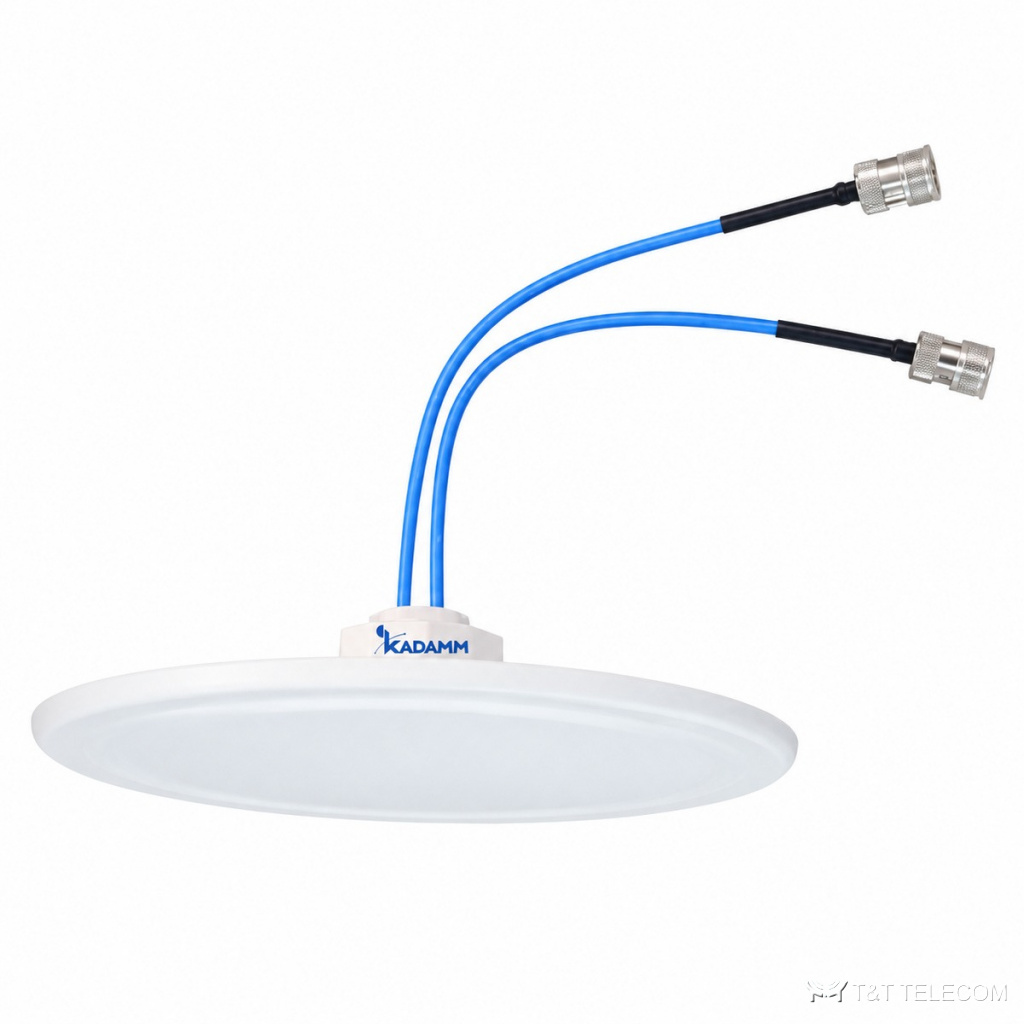

Модель KADAMM I-ATO5-617/6000MH — потолочная всенаправленная антенна для помещений. I-ATO5-617/6000MH — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Основные данные I-ATO5-617/6000MH: полоса 617–6000 МГц; усиление 6 дБи; ширина луча 360°; поляризация горизонтальная; разъёмы 2×4.3-10; мощность до 100 Вт.
Область применения
- Через I-ATO5-617/6000MH работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO5-617/6000MH.
Технические характеристики
| Параметр | 617–698 МГц | 698–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | ||||
| Коэффициент усиления, дБи | 4 | 4 | 5 | 6 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° | 68° | 50° | 30° | 30° |
| Поляризация | Горизонтальная | ||||
| КСВН | 1,8:1 | 1,7:1 | 1,7:1 | 1,8:1 | 1,9:1 |
| Развязка между входами, дБ | 18 | 18 | 20 | 30 | 30 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 −153 −153 −153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 100 Вт | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø250 × 8 мм |
| Размеры упаковки | 265 × 260 × 88 мм |
| Масса антенны | 0,40 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+70 °C |
| Крепление | гайкой |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-617/6000MH: 617–6000 МГц.
- Усиление I-ATO5-617/6000MH — 6 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO5-617/6000MH: в горизонтальной плоскости 360°, в вертикальной 70° / 68° / 50° / 30° / 30°.
- Под разъёмы I-ATO5-617/6000MH (2×4.3-10) подбирают джамперы и переходы.
- Монтаж I-ATO5-617/6000MH: гайкой.
- Габариты и масса I-ATO5-617/6000MH: Ø250 × 8 мм, 0,40 кг.
Прежние обозначения I-ATO5-617/6000MH в документации: KADAMM I-ATO5-698/6000MH. По любому из них поставляется эта модель.
Поставка и документы
Поставляем KADAMM I-ATO5-617/6000MH по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATO5-617/6000MH?
Рабочая полоса I-ATO5-617/6000MH — 617–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATO5-617/6000MH?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATO5-617/6000MH?
6 дБи. Ширина луча — 360°.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM I-ATO5-617/6000MH — техническое описание 686.31 КБ
