KADAMM I-ATO3-698/4000M — потолочная антенна 4G/5G MIMO 698–4000 МГц, 3 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

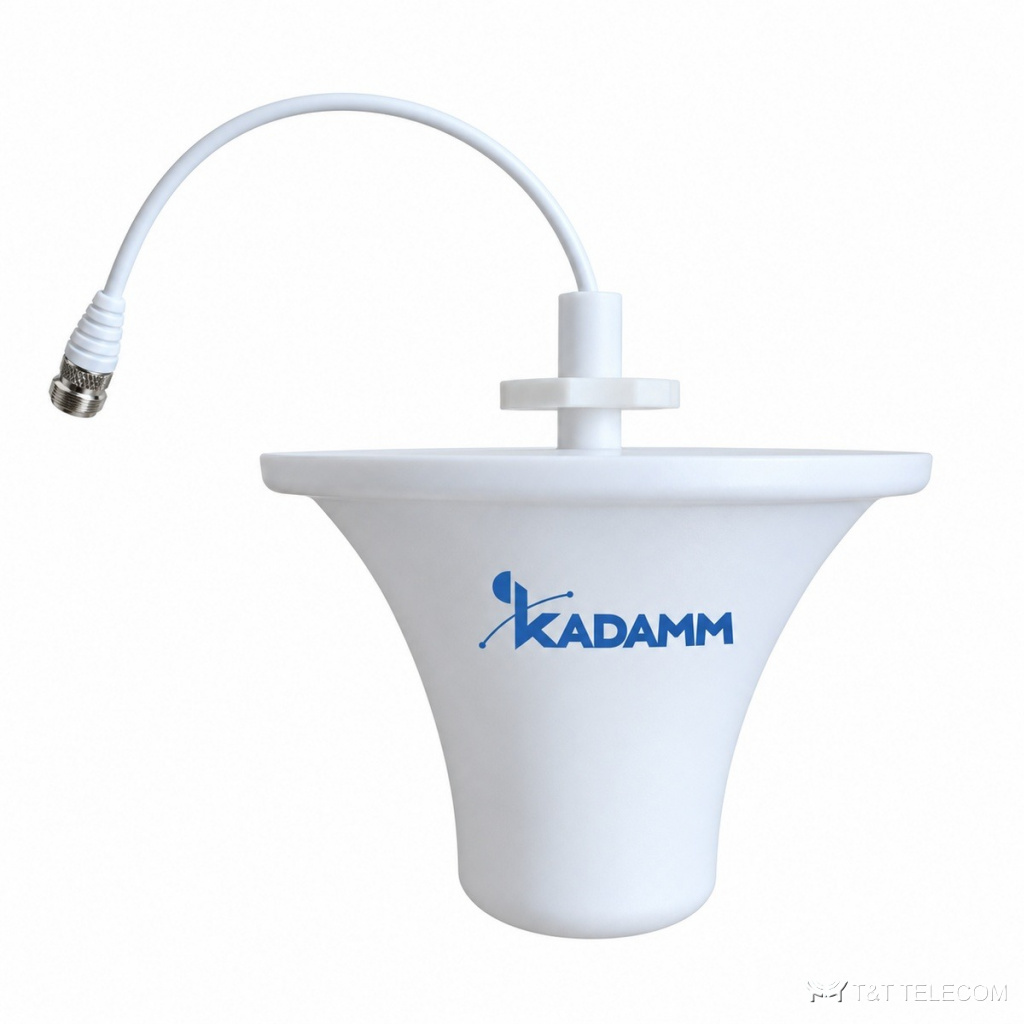

KADAMM I-ATO3-698/4000M — потолочная всенаправленная антенна для помещений. I-ATO3-698/4000M — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Ключевые параметры I-ATO3-698/4000M: полоса 698–800 МГц и 800–960 МГц и 1710–2700 МГц и 3300–4000 МГц; усиление 3 дБи; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Область применения
- Полоса I-ATO3-698/4000M охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), ISM 868 МГц.
- Склады, производственные цеха, гостиницы — I-ATO3-698/4000M.
Технические характеристики
| Параметр | 698–800 МГц | 800–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | |||
| Коэффициент усиления, дБи | 2 ± 1 | 2 ± 1 | 3 ± 1 | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 85° | 85° | 55° | 45° |
| Поляризация | Вертикальная | |||
| КСВН | ≤1,8 (698–960 МГц), ≤1,5 (1710–2700 и 3300–4000 МГц) | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø174 × 130 мм |
| Масса антенны | 0,3 кг |
| Материал радома | PS |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATO3-698/4000M: 698–800 МГц и 800–960 МГц и 1710–2700 МГц и 3300–4000 МГц.
- Усиление I-ATO3-698/4000M — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO3-698/4000M: в вертикальной 85° / 85° / 55° / 45°.
- Под разъёмы I-ATO3-698/4000M (1×4.3-10) подбирают джамперы и переходы.
- Габариты и масса I-ATO3-698/4000M: Ø174 × 130 мм, 0,3 кг.
Поставка и документы
Подберём KADAMM I-ATO3-698/4000M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у I-ATO3-698/4000M?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATO3-698/4000M?
3 дБи.
Что нужно для подбора I-ATO3-698/4000M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO3-698/4000M.
