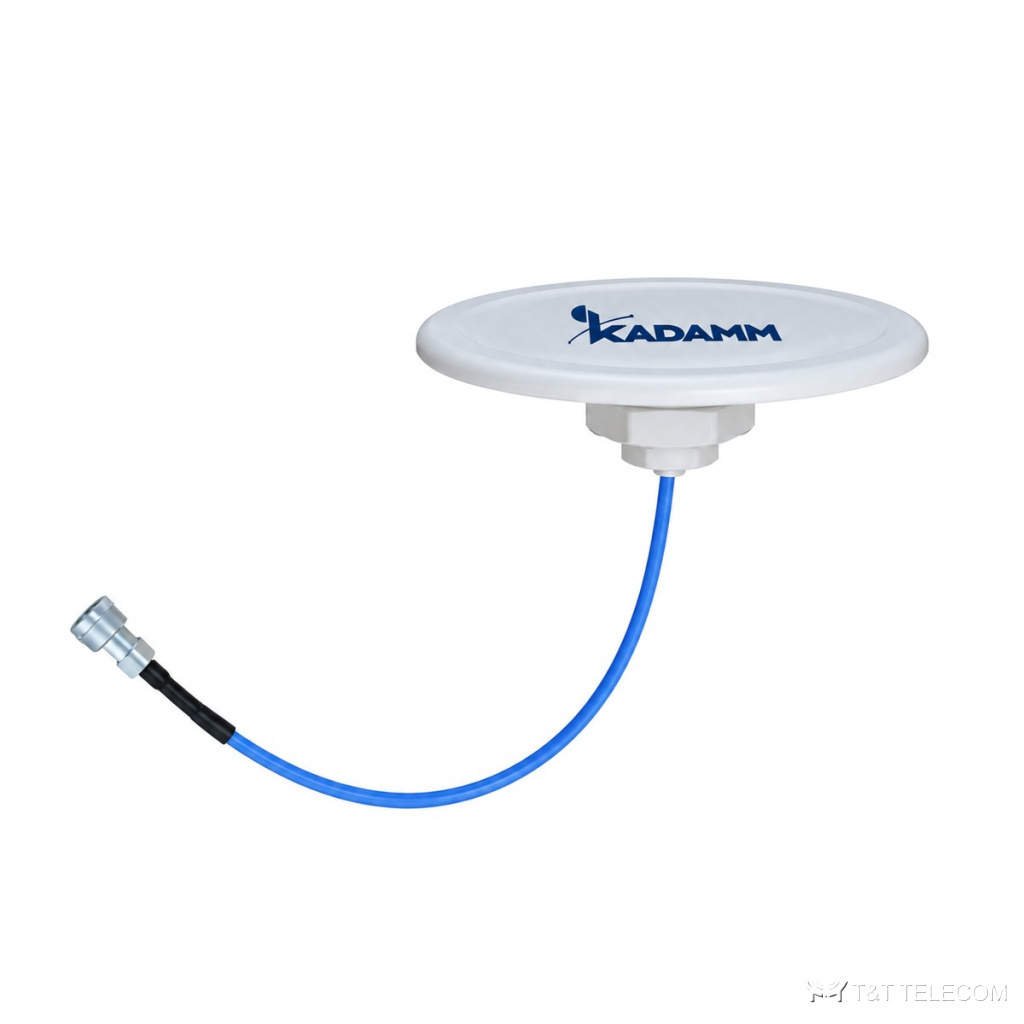

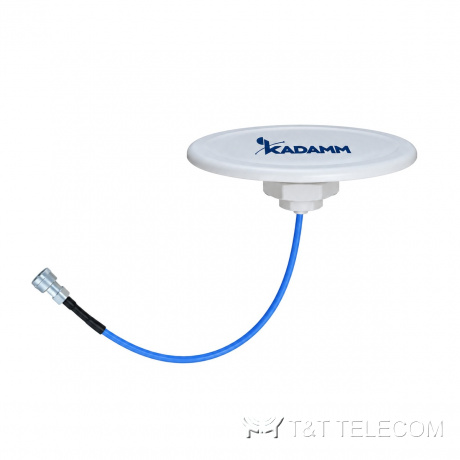

KADAMM I-ATO5-698/6000S — потолочная всенаправленная антенна 698–6000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATO5-698/6000S: потолочная всенаправленная антенна для помещений. I-ATO5-698/6000S — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Коротко о I-ATO5-698/6000S: полоса 698–6000 МГц; усиление 7 дБи; ширина луча 360°; поляризация горизонтальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Область применения
- Полоса I-ATO5-698/6000S охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO5-698/6000S.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 / 4800–6000 МГц | |||
| Коэффициент усиления, дБи | 4,0 ± 1,0 | 6,0 ± 1,0 | 7,0 ± 1,0 | 7,0 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Поляризация | Горизонтальная | |||
| КСВН | ≤1,5 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 ≤−153 ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (опционально розетка N) (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Масса антенны | ≤0,35 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+60 °C |
| Крепление | гайкой и/или саморезами (2 шт.) |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATO5-698/6000S — 698–6000 МГц.
- Коэффициент усиления I-ATO5-698/6000S — 7 дБи; больше усиление — уже луч.
- Ширина луча I-ATO5-698/6000S: в горизонтальной плоскости 360°.
- Разъёмы I-ATO5-698/6000S — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATO5-698/6000S: гайкой и/или саморезами (2 шт.).
- Габариты и масса I-ATO5-698/6000S: ≤0,35 кг.
Поставка и документы
KADAMM I-ATO5-698/6000S поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у I-ATO5-698/6000S?
7 дБи. Ширина луча — 360°.
Как крепится I-ATO5-698/6000S?
Г.айкой и/или саморезами (2 шт.)
Что нужно для подбора I-ATO5-698/6000S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO5-698/6000S.
