KADAMM I-ATO4-698/4000M — потолочная антенна 4G/5G MIMO 698–4000 МГц, 4–5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

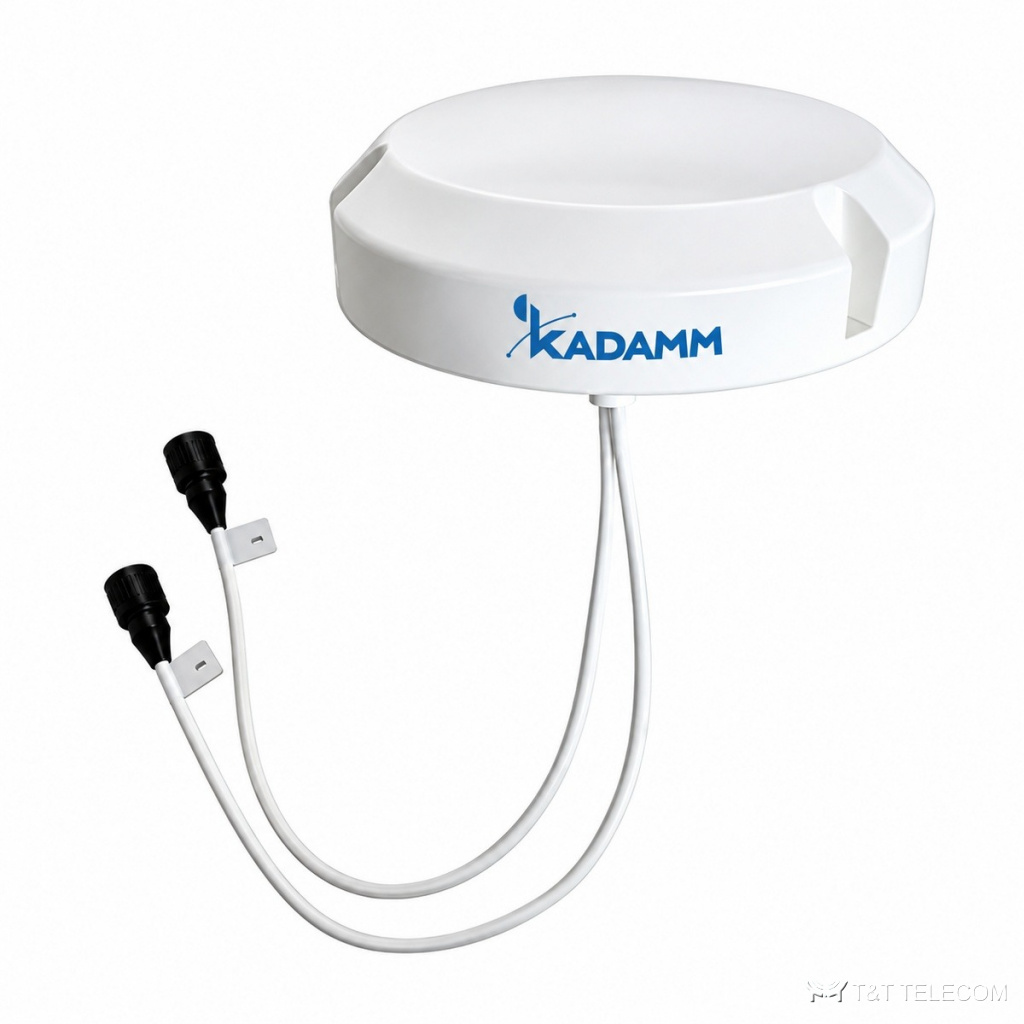

KADAMM I-ATO4-698/4000M: потолочная всенаправленная антенна для помещений. I-ATO4-698/4000M устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Ключевые параметры I-ATO4-698/4000M: полоса 698–960 МГц и 1710–2700 МГц и 3300–4000 МГц; усиление 4–5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 2×4.3-10; мощность до 50 Вт.
Для каких задач
- Полоса I-ATO4-698/4000M охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — I-ATO4-698/4000M.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | ||
| Коэффициент усиления, дБи | 4 ± 1 | 5 ± 1 | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤1,8 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N или 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø207 × 56 мм |
| Масса антенны | 0,6 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATO4-698/4000M — 698–960 МГц и 1710–2700 МГц и 3300–4000 МГц.
- Усиление I-ATO4-698/4000M — 4–5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO4-698/4000M: в горизонтальной плоскости 360°.
- Под разъёмы I-ATO4-698/4000M (2×4.3-10) подбирают джамперы и переходы.
- Габариты и масса I-ATO4-698/4000M: Ø207 × 56 мм, 0,6 кг.
Прежние обозначения I-ATO4-698/4000M в документации: KADAMM AO-6940V45M03. По любому из них поставляется эта модель.
Поставка и документы
Подберём KADAMM I-ATO4-698/4000M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATO4-698/4000M?
4–5 дБи. Ширина луча — 360°.
Что нужно для подбора I-ATO4-698/4000M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO4-698/4000M.
Какие частоты поддерживает I-ATO4-698/4000M?
Рабочая полоса I-ATO4-698/4000M — 698–960 МГц и 1710–2700 МГц и 3300–4000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM I-ATO4-698/4000M — техническое описание 189.98 КБ
