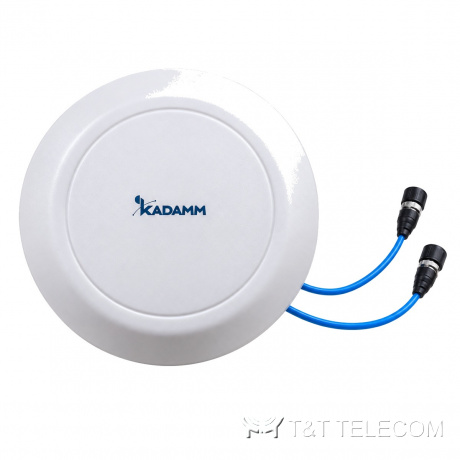

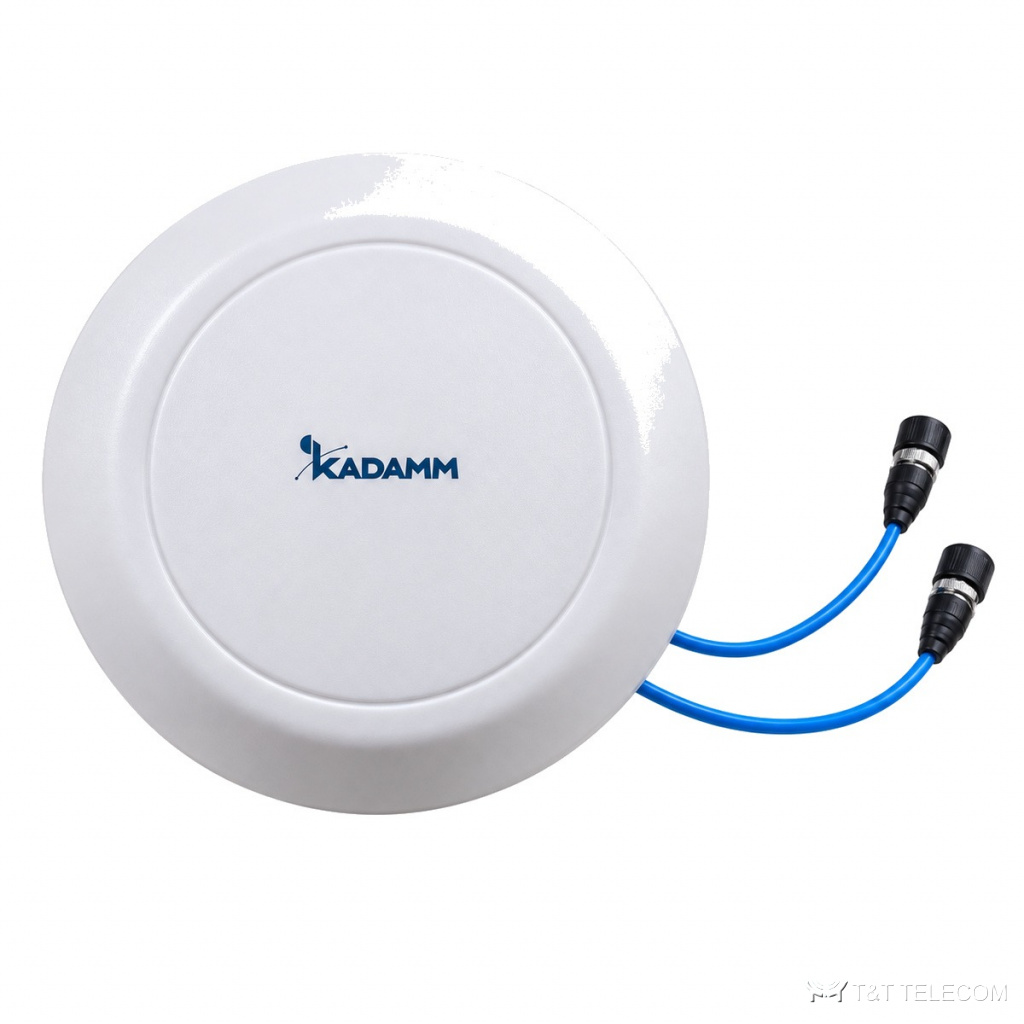

KADAMM AO-7938V24M01 — многодиапазонная потолочная антенна 790–960 / 1710–2700 / 3300–3800 МГц, 5 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AO-7938V24M01 — потолочная всенаправленная антенна для помещений. AO-7938V24M01 — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Основные данные AO-7938V24M01: полоса 790–3800 МГц; усиление 5 дБи; ширина луча (360)°; поляризация горизонтальная; разъёмы 2×4.3-10; мощность до 50 Вт.
Область применения
- Через AO-7938V24M01 работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), GPS L1 / ГЛОНАСС L1.
- Склады, производственные цеха, гостиницы — AO-7938V24M01.
Технические характеристики
| Параметр | 790–806 МГц | 806–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 790–960 / 1710–2700 / 3300–3800 МГц | |||
| Коэффициент усиления, дБи | 2,5 | 3,5 | 4,5 | 5,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | (360)° | |||
| Поляризация | Горизонтальная | |||
| КСВН | 2,0 | 1,8 | 1,8 | 1,8 |
| Развязка между входами, дБ | более 16 | более 17 | более 20 | более 22 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 или 2 × розетка N (IEC 61169-54) |
| Масса антенны | 0,41 кг |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Рабочая температура | −40…+65 °C |
| Крепление | на потолок заподлицо, на винтах с анкерами |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AO-7938V24M01 — 790–3800 МГц.
- Коэффициент усиления AO-7938V24M01 — 5 дБи; больше усиление — уже луч.
- Ширина луча AO-7938V24M01: в горизонтальной плоскости (360)°.
- Разъёмы AO-7938V24M01 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж AO-7938V24M01: на потолок заподлицо, на винтах с анкерами.
- Габариты и масса AO-7938V24M01: 0,41 кг.
Поставка и документы
KADAMM AO-7938V24M01 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится AO-7938V24M01?
Н.а потолок заподлицо, на винтах с анкерами
Что нужно для подбора AO-7938V24M01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AO-7938V24M01.
Какие частоты поддерживает AO-7938V24M01?
Рабочая полоса AO-7938V24M01 — 790–3800 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
