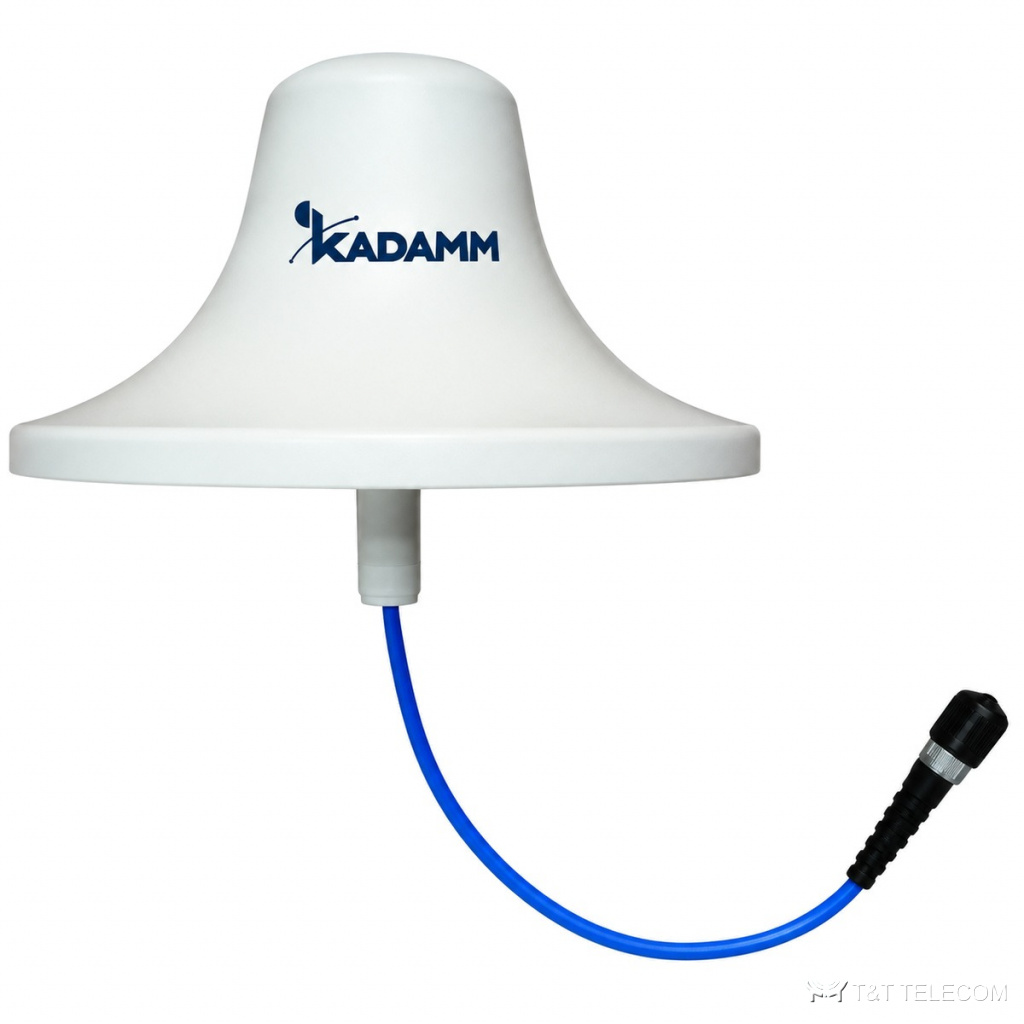

KADAMM I-ATO5-698/2700: потолочная всенаправленная антенна для помещений. I-ATO5-698/2700 устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Ключевые параметры I-ATO5-698/2700: полоса 698–2700 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Для каких задач
- Диапазоны I-ATO5-698/2700: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO5-698/2700.
Технические характеристики
| Параметр | 698–790 МГц | 790–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 1,5 | 2 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° | 65° | 65° |
| Поляризация | Вертикальная | ||
| КСВН | ≤1,8 (698–960 МГц), ≤1,5 (1710–2700 МГц) | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10, кабель RG141 300 мм (IEC 61169-54) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | Ø184 × 80 мм |
| Размеры упаковки | 180 × 180 × 180 мм |
| Масса антенны | 0,3 кг |
| Масса в упаковке | 0,43 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-698/2700: 698–2700 МГц.
- Усиление I-ATO5-698/2700 — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO5-698/2700: в горизонтальной плоскости 360°, в вертикальной 80° / 65° / 65°.
- Разъёмы I-ATO5-698/2700 — 1×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATO5-698/2700: Ø184 × 80 мм, 0,3 кг.
В старых спецификациях I-ATO5-698/2700 может значиться как KADAMM K81702725S — это та же антенна.
Поставка и документы
Подберём KADAMM I-ATO5-698/2700 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATO5-698/2700?
5 дБи. Ширина луча — 360°.
Что нужно для подбора I-ATO5-698/2700?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO5-698/2700.
Какие частоты поддерживает I-ATO5-698/2700?
Рабочая полоса I-ATO5-698/2700 — 698–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
| Антенна всенаправленная внутренняя SISO | 698-2700 МГц |
|---|---|
| Цвет обтекателя | Белый |
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM I-ATO5-698/2700 — техническое описание 283.41 КБ
