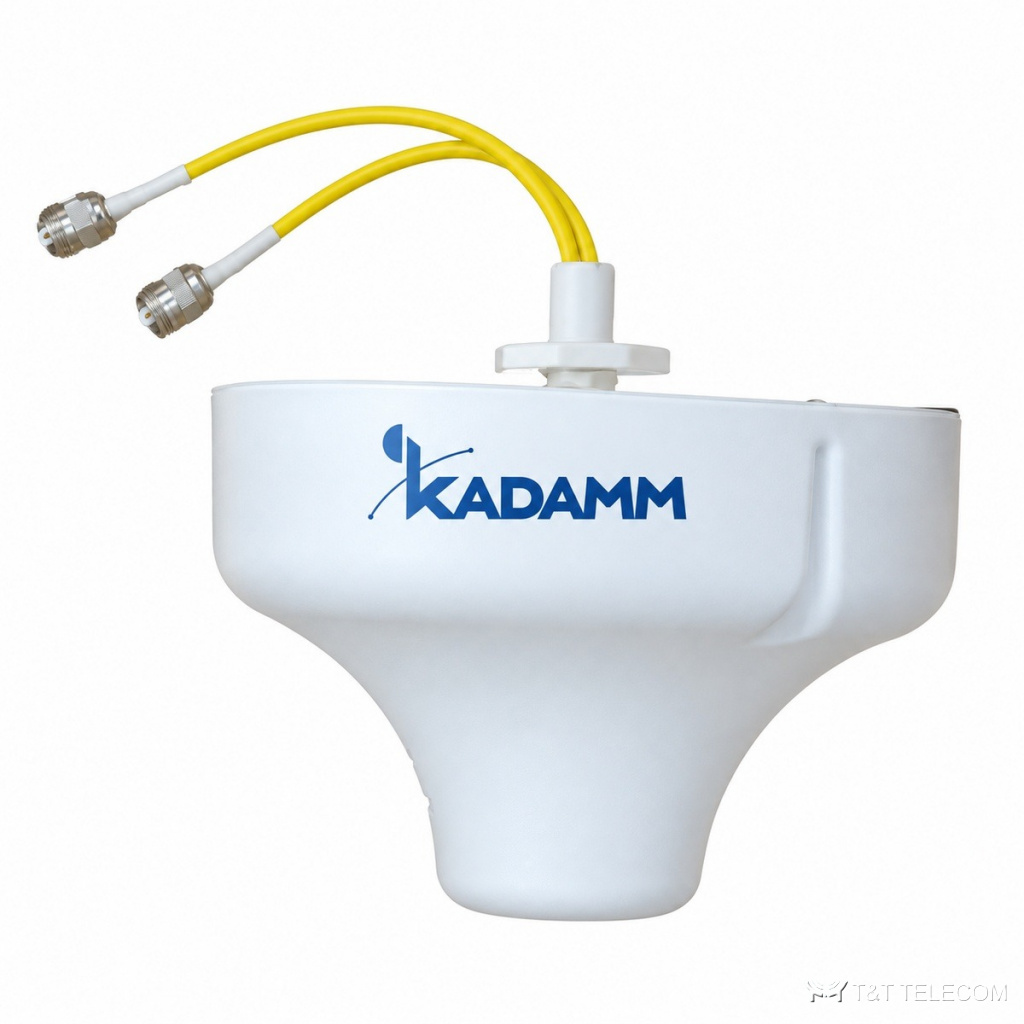

KADAMM I-ATO4-698/2700M-4: потолочная всенаправленная антенна для помещений. В DAS-проектах I-ATO4-698/2700M-4 раздаёт сигнал сотовой связи по этажам и помещениям. Коротко о I-ATO4-698/2700M-4: полоса 698–960 МГц и 1710–2700 МГц и 1710–2690 МГц; усиление 4 дБи; ширина луча 360°; поляризация две линейные (v+h); разъёмы 2×N; мощность до 50 Вт.
Область применения
- Через I-ATO4-698/2700M-4 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO4-698/2700M-4.
Технические характеристики
Система 698–2700 МГц
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 2 ± 0,5 | 4 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
Система 1710–2690 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 4 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø200 × 140 мм |
| Масса антенны | 0,7 кг |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATO4-698/2700M-4: 698–960 МГц и 1710–2700 МГц и 1710–2690 МГц.
- Коэффициент усиления I-ATO4-698/2700M-4 — 4 дБи; больше усиление — уже луч.
- Ширина луча I-ATO4-698/2700M-4: в горизонтальной плоскости 360°.
- Под разъёмы I-ATO4-698/2700M-4 (2×N) подбирают джамперы и переходы.
- Габариты и масса I-ATO4-698/2700M-4: Ø200 × 140 мм, 0,7 кг.
Поставка и документы
KADAMM I-ATO4-698/2700M-4 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора I-ATO4-698/2700M-4?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO4-698/2700M-4.
Какие частоты поддерживает I-ATO4-698/2700M-4?
Рабочая полоса I-ATO4-698/2700M-4 — 698–960 МГц и 1710–2700 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATO4-698/2700M-4?
2×N. Другие исполнения — уточняйте при заказе.
