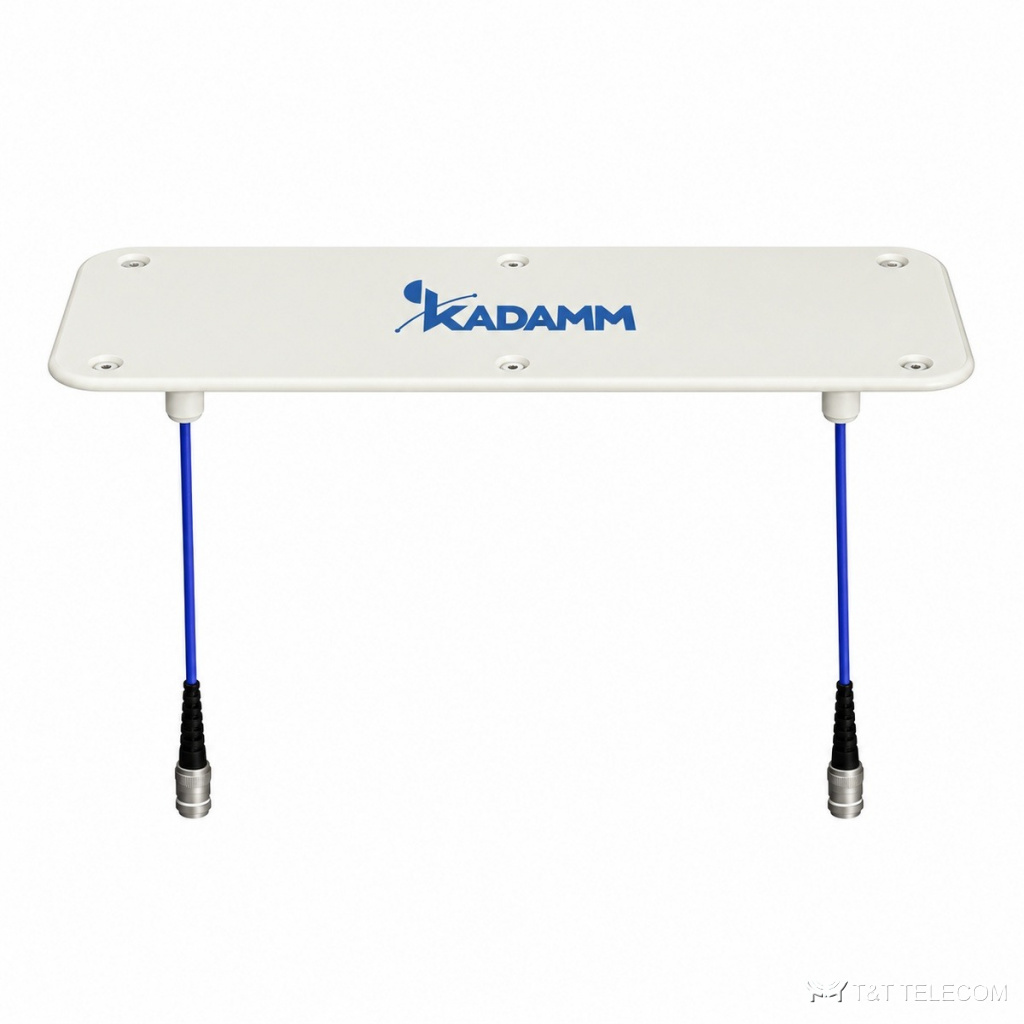

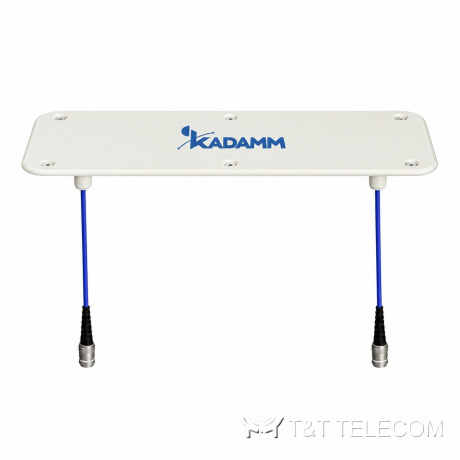

KADAMM I-ATO5-617/4000M — потолочная антенна 4G/5G MIMO 617–4000 МГц, 5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATO5-617/4000M — потолочная всенаправленная антенна для помещений. I-ATO5-617/4000M устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные I-ATO5-617/4000M: полоса 617–960 МГц и 1710–2700 МГц и 3300–4000 МГц; усиление 5 дБи; ширина луча 360°; поляризация горизонтальная; разъёмы 2×4.3-10; мощность до 50 Вт.
Где применяют
- Через I-ATO5-617/4000M работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — I-ATO5-617/4000M.
Технические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–4000 МГц | ||
| Коэффициент усиления, дБи | 3 | 4 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° | 50° | 45° |
| Поляризация | Горизонтальная | ||
| КСВН | ≤1,8 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 454 × 166 × 6 мм |
| Размеры упаковки | 475 × 85 × 192 мм |
| Масса антенны | 0,4 кг |
| Материал радома | PS |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø617–960 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-617/4000M: 617–960 МГц и 1710–2700 МГц и 3300–4000 МГц.
- Коэффициент усиления I-ATO5-617/4000M — 5 дБи; больше усиление — уже луч.
- Ширина луча I-ATO5-617/4000M: в горизонтальной плоскости 360°, в вертикальной 70° / 50° / 45°.
- Разъёмы I-ATO5-617/4000M — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATO5-617/4000M: Ø617–960 мм.
- Габариты и масса I-ATO5-617/4000M: 454 × 166 × 6 мм, 0,4 кг.
Поставка и документы
KADAMM I-ATO5-617/4000M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у I-ATO5-617/4000M?
5 дБи. Ширина луча — 360°.
Как крепится I-ATO5-617/4000M?
Ø.617–960 мм
Что нужно для подбора I-ATO5-617/4000M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO5-617/4000M.
