KADAMM I-ATO4-698/3800M — многодиапазонная потолочная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 4 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

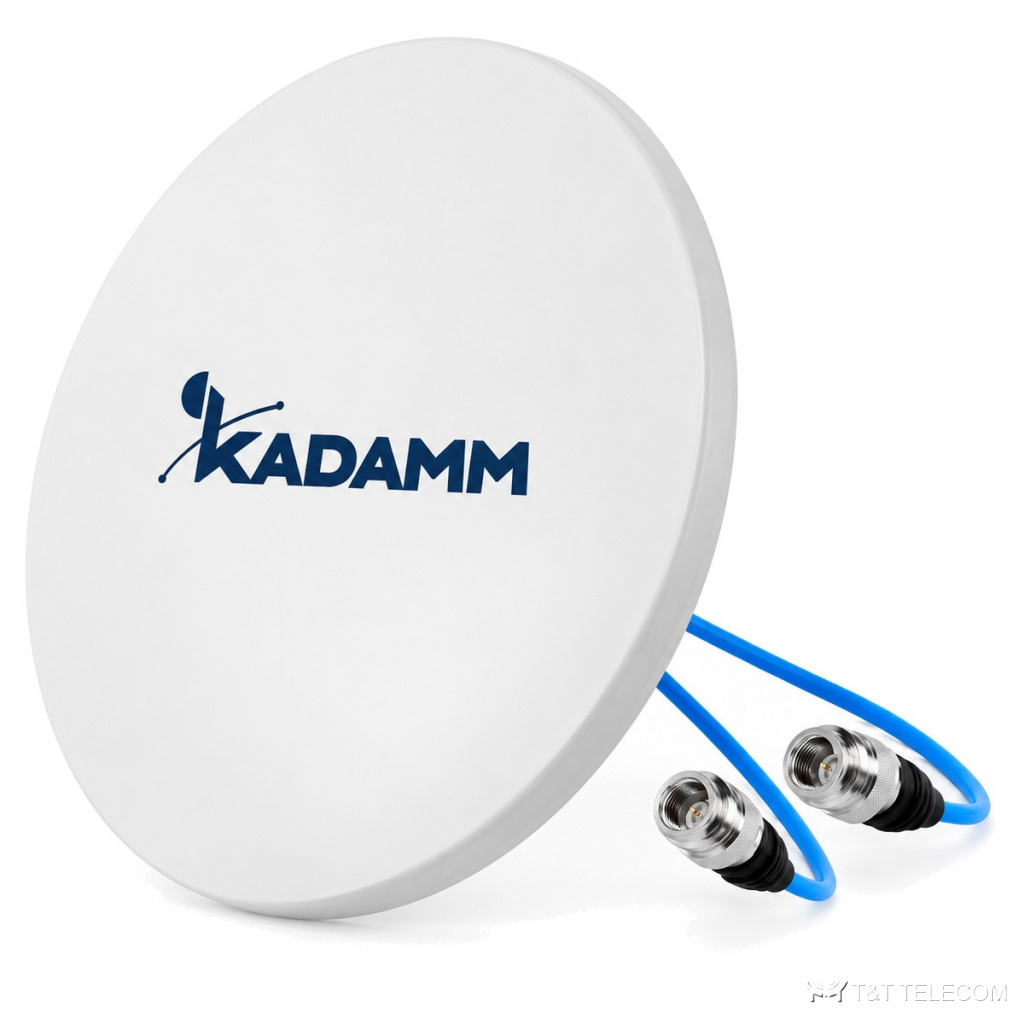

KADAMM I-ATO4-698/3800M: потолочная всенаправленная антенна для помещений. В DAS-проектах I-ATO4-698/3800M раздаёт сигнал сотовой связи по этажам и помещениям. Основные данные I-ATO4-698/3800M: полоса 698–3800 МГц; усиление 4 дБи; ширина луча 360°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 50 Вт.
Область применения
- Через I-ATO4-698/3800M работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — I-ATO4-698/3800M.
Технические характеристики
| Параметр | 698–806 МГц | 806–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | |||
| Коэффициент усиления, дБи | 2 | 2,5 | 4 | 4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° | 60° | 30° | 30° |
| Поляризация | ±45° | |||
| КСВН | ≤1,8 | ≤1,5 | ≤1,5 | ≤1,5 |
| Развязка между входами одной системы, дБ | ≥18 | ≥18 | ≥23 | ≥23 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10, кабель 141, 300 мм (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø203 × 43 мм |
| Масса антенны | 0,46 кг |
| Масса в упаковке | 0,5 кг |
| Ветровая нагрузка при 150 км/ч | ≤0,2 Н |
| Максимальная скорость ветра | 36,9 км/ч |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+55 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATO4-698/3800M: 698–3800 МГц.
- Усиление I-ATO4-698/3800M — 4 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO4-698/3800M: в горизонтальной плоскости 360°, в вертикальной 80° / 60° / 30° / 30°.
- Под разъёмы I-ATO4-698/3800M (2×4.3-10) подбирают джамперы и переходы.
- Монтаж I-ATO4-698/3800M: ветровая нагрузка ≤0,2 Н.
- Габариты и масса I-ATO4-698/3800M: Ø203 × 43 мм, 0,46 кг.
В старых спецификациях I-ATO4-698/3800M может значиться как KADAMM K81703824M — это та же антенна.
Поставка и документы
Поставляем KADAMM I-ATO4-698/3800M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у I-ATO4-698/3800M?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATO4-698/3800M?
4 дБи. Ширина луча — 360°.
Что нужно для подбора I-ATO4-698/3800M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO4-698/3800M.
