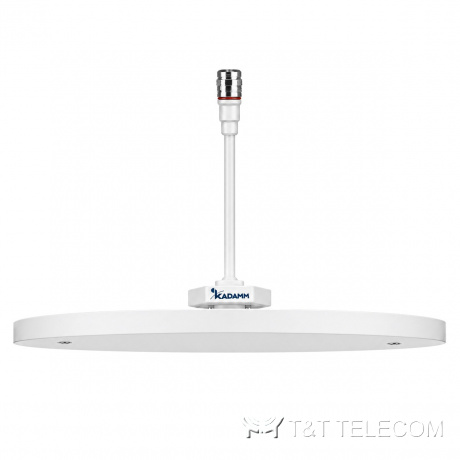

KADAMM I-ATO5-380/2700S — потолочная всенаправленная антенна 380–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

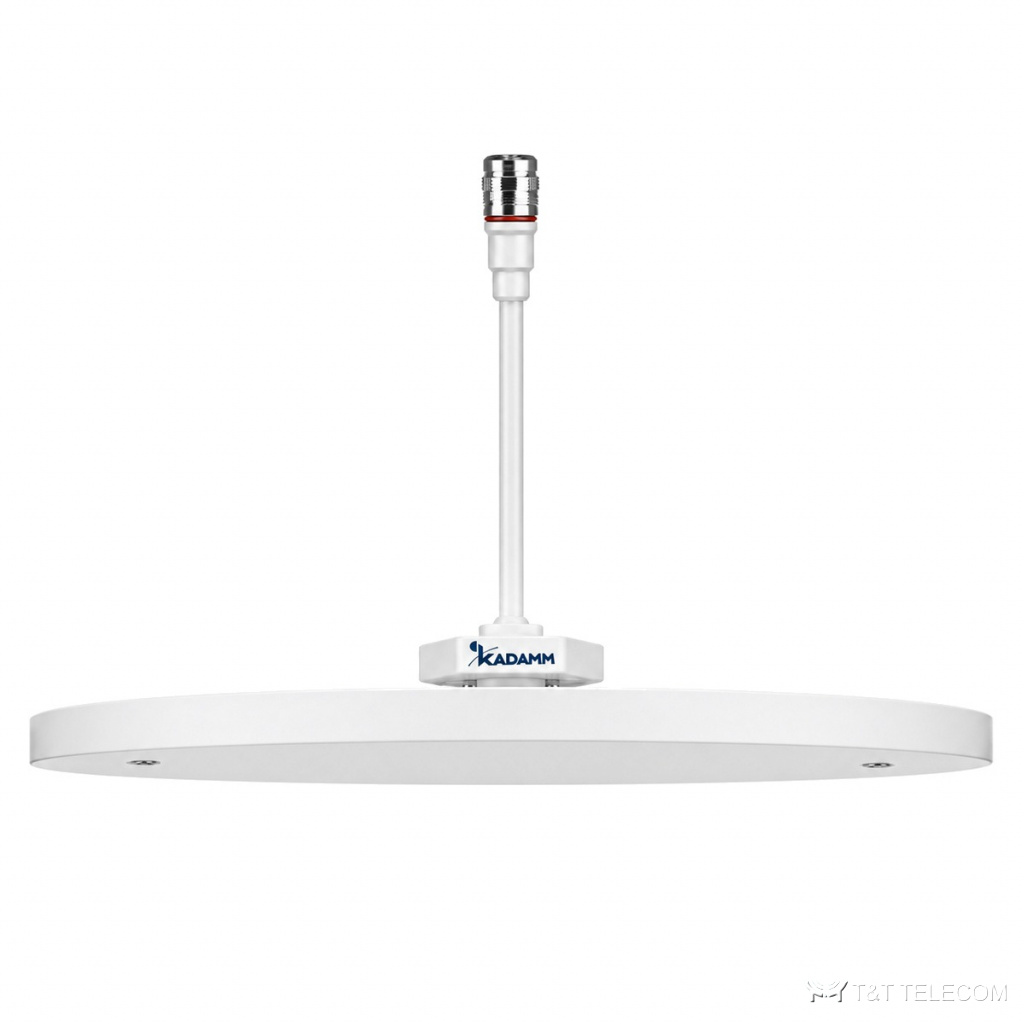

KADAMM I-ATO5-380/2700S: потолочная всенаправленная антенна для помещений. В DAS-проектах I-ATO5-380/2700S раздаёт сигнал сотовой связи по этажам и помещениям. Основные данные I-ATO5-380/2700S: полоса 380–2700 МГц; усиление 6 дБи; ширина луча 360°; поляризация горизонтальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Для каких задач
- Диапазоны I-ATO5-380/2700S: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO5-380/2700S.
Технические характеристики
| Параметр | 380–520 МГц | 698–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 380–520 / 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 3,5 ± 0,5 | 4,0 ± 0,5 | 6,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 120° | 90° | 80° |
| Поляризация | Горизонтальная | ||
| КСВН | 1,8 | 1,5 | 1,5 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 13000 мм |
| Масса антенны | 0,35 кг |
| Рабочая температура | −40…+60 °C |
| Крепление | гайкой и/или саморезами |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-380/2700S: 380–2700 МГц.
- Усиление I-ATO5-380/2700S — 6 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO5-380/2700S: в горизонтальной плоскости 360°, в вертикальной 120° / 90° / 80°.
- Под разъёмы I-ATO5-380/2700S (1×4.3-10) подбирают джамперы и переходы.
- Монтаж I-ATO5-380/2700S: гайкой и/или саморезами.
- Габариты и масса I-ATO5-380/2700S: 13000 мм, 0,35 кг.
Поставка и документы
Поставляем KADAMM I-ATO5-380/2700S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATO5-380/2700S?
Рабочая полоса I-ATO5-380/2700S — 380–2700 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
Какой разъём у I-ATO5-380/2700S?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATO5-380/2700S?
6 дБи. Ширина луча — 360°.
