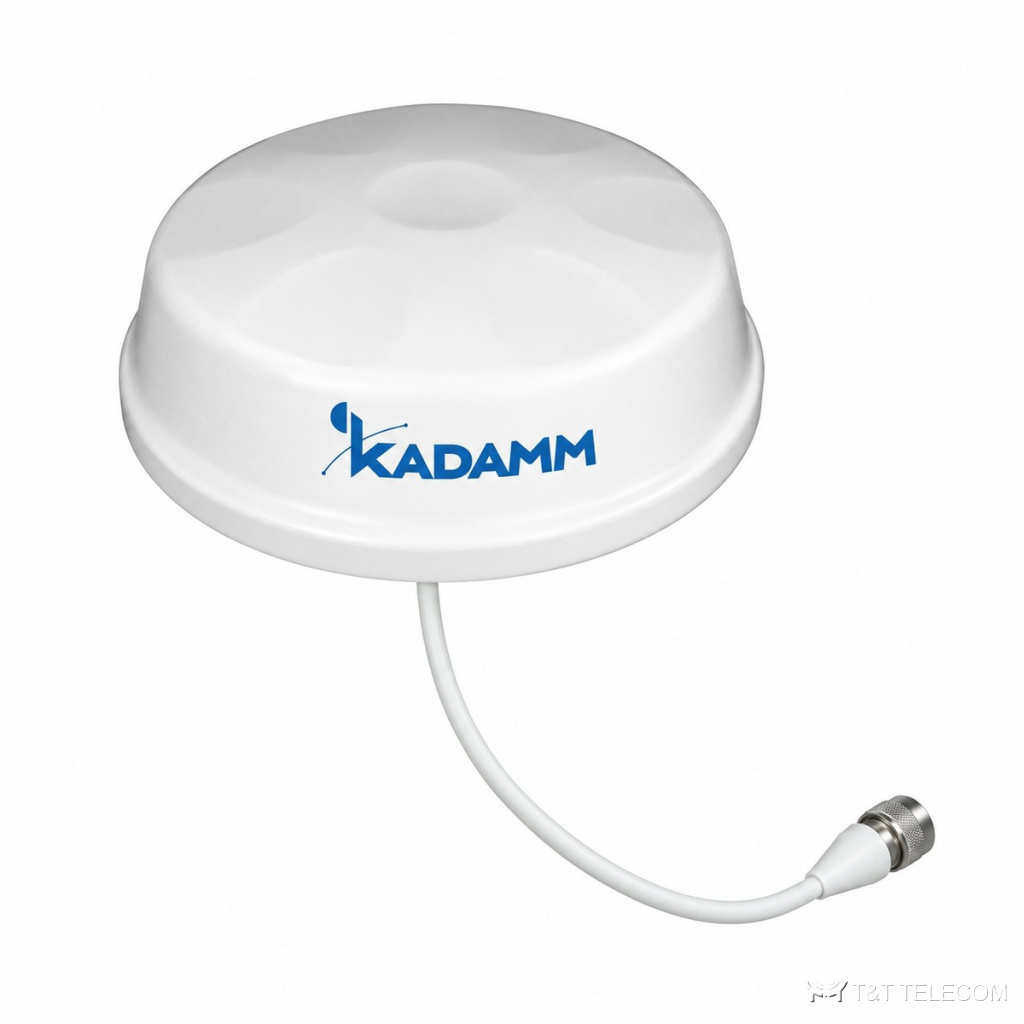

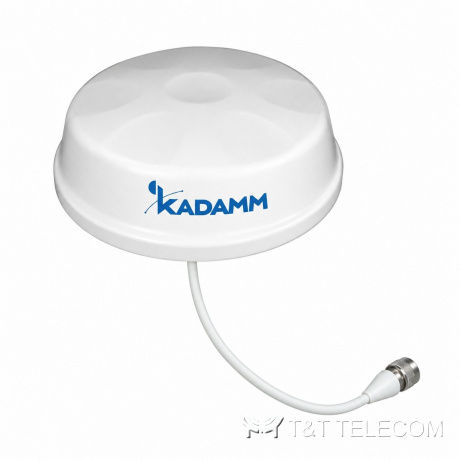

KADAMM I-ATO5-617/6000S — потолочная антенна 4G/5G 617–6000 МГц, 5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATO5-617/6000S — потолочная всенаправленная антенна для помещений. I-ATO5-617/6000S — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Коротко о I-ATO5-617/6000S: полоса 617–960 МГц и 1710–2700 МГц и 3300–4200 МГц и 4800–6000 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Где применяют
- Через I-ATO5-617/6000S работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO5-617/6000S.
Технические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–4200 / 4800–6000 МГц | |||
| Коэффициент усиления, дБи | 3,5 | 4 | 5 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° | 50° | 40° | 50° |
| Поляризация | Вертикальная | |||
| КСВН | ≤2,0 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø146 × 42 мм |
| Размеры упаковки | 148 × 148 × 145 мм |
| Масса антенны | 0,3 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø617–960 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-617/6000S: 617–960 МГц и 1710–2700 МГц и 3300–4200 МГц и 4800–6000 МГц.
- Усиление I-ATO5-617/6000S — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATO5-617/6000S: в горизонтальной плоскости 360°, в вертикальной 80° / 50° / 40° / 50°.
- Разъёмы I-ATO5-617/6000S — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATO5-617/6000S: Ø617–960 мм.
- Габариты и масса I-ATO5-617/6000S: Ø146 × 42 мм, 0,3 кг.
Поставка и документы
Подберём KADAMM I-ATO5-617/6000S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATO5-617/6000S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO5-617/6000S.
Какие частоты поддерживает I-ATO5-617/6000S?
Рабочая полоса I-ATO5-617/6000S — 617–960 МГц и 1710–2700 МГц и 3300–4200 МГц и 4800–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATO5-617/6000S?
1×4.3-10. Другие исполнения — уточняйте при заказе.
