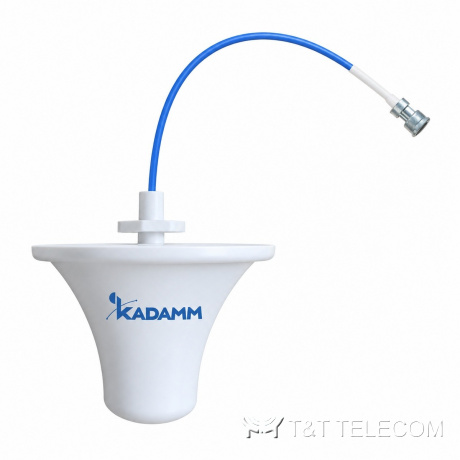

KADAMM I-ATO4-617/7200M — потолочная антенна 4G/5G MIMO 617–7200 МГц, 4 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

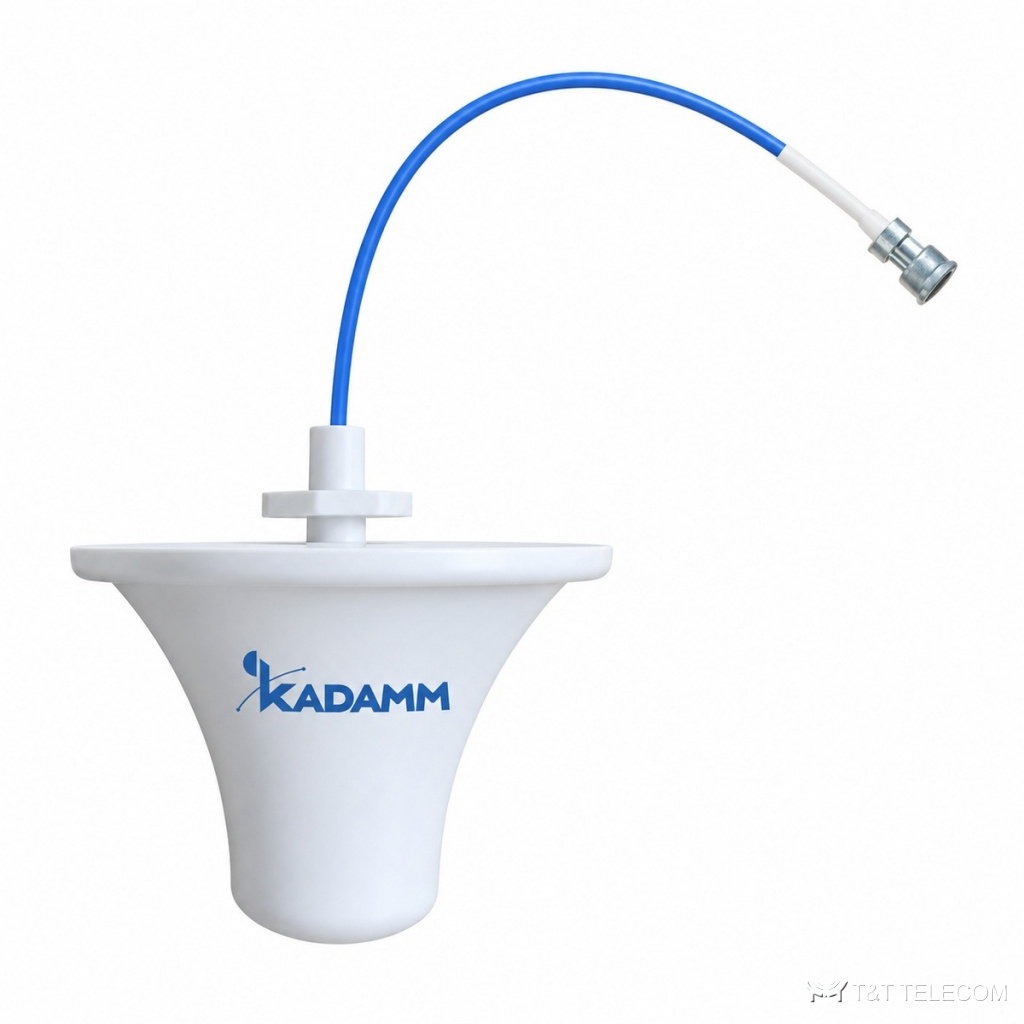

KADAMM I-ATO4-617/7200M — потолочная всенаправленная антенна для помещений. В DAS-проектах I-ATO4-617/7200M раздаёт сигнал сотовой связи по этажам и помещениям. Ключевые параметры I-ATO4-617/7200M: полоса 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц и 4800–7200 МГц; усиление 4 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Для каких задач
- Диапазоны I-ATO4-617/7200M: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO4-617/7200M.
Технические характеристики
| Параметр | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–7200 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 / 4800–7200 МГц | |||
| Коэффициент усиления, дБи | 2 | 3 | 3 | 4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 85° | 50° | 60° | 35° |
| Поляризация | Вертикальная | |||
| КСВН | ≤2,0 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø174 × 130 мм |
| Размеры упаковки | 183 × 183 × 179 мм |
| Масса антенны | 0,3 кг |
| Материал радома | PS |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø617–960 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATO4-617/7200M: 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц и 4800–7200 МГц.
- Коэффициент усиления I-ATO4-617/7200M — 4 дБи; больше усиление — уже луч.
- Ширина луча I-ATO4-617/7200M: в горизонтальной плоскости 360°, в вертикальной 85° / 50° / 60° / 35°.
- Разъёмы I-ATO4-617/7200M — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATO4-617/7200M: Ø617–960 мм.
- Габариты и масса I-ATO4-617/7200M: Ø174 × 130 мм, 0,3 кг.
Поставка и документы
KADAMM I-ATO4-617/7200M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится I-ATO4-617/7200M?
Ø.617–960 мм
Что нужно для подбора I-ATO4-617/7200M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO4-617/7200M.
Какие частоты поддерживает I-ATO4-617/7200M?
Рабочая полоса I-ATO4-617/7200M — 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц и 4800–7200 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
