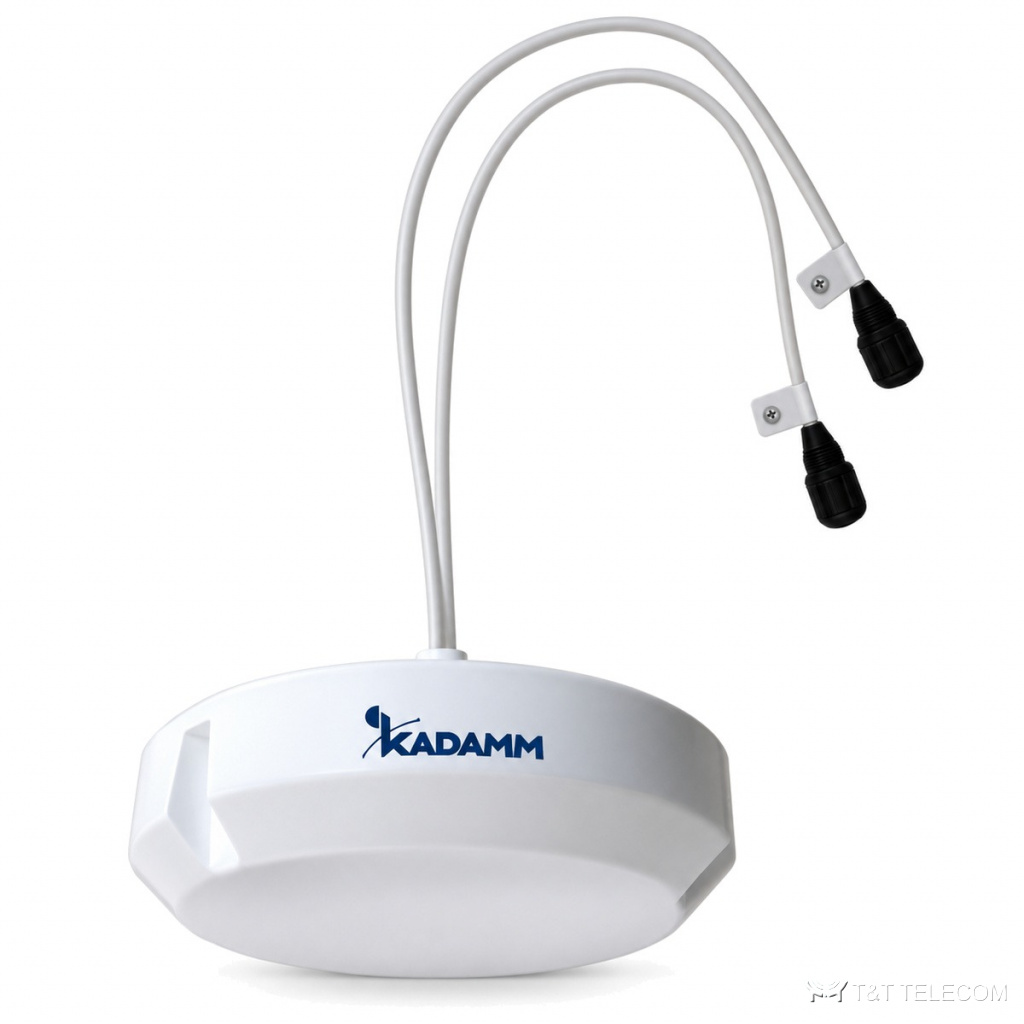

KADAMM AO-6060L45M03 — многодиапазонная потолочная антенна 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц, 6 дБи
Потолочные антенны для помещений
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AO-6060L45M03 — потолочная всенаправленная антенна для помещений. AO-6060L45M03 — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Основные данные AO-6060L45M03: полоса 617–6000 МГц; усиление 6 дБи; ширина луча 360°; поляризация две линейные; разъёмы 2×4.3-10; мощность до 50 Вт.
Область применения
- Через AO-6060L45M03 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — AO-6060L45M03.
Технические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–3800 МГц | 4900–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | |||
| Коэффициент усиления, дБи | 4 | 5 | 6 | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° | 50° | 40° | 50° |
| Поляризация | две линейные | |||
| КСВН | ≤2,0 (617–960 МГц), ≤1,8 (1710–2700, 3300–3800 и 4900–6000 МГц) | |||
| Развязка между входами, дБ | ≥16 | ≥20 | ≥25 | ≥20 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 или по заказу (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø207 × 56 мм |
| Размеры упаковки | 213 × 168 × 204 мм |
| Масса антенны | 0,6 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление | гайкой |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AO-6060L45M03: 617–6000 МГц.
- Усиление AO-6060L45M03 — 6 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AO-6060L45M03: в горизонтальной плоскости 360°, в вертикальной 80° / 50° / 40° / 50°.
- Под разъёмы AO-6060L45M03 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж AO-6060L45M03: гайкой.
- Габариты и масса AO-6060L45M03: Ø207 × 56 мм, 0,6 кг.
Поставка и документы
Подберём KADAMM AO-6060L45M03 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AO-6060L45M03?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у AO-6060L45M03?
6 дБи. Ширина луча — 360°.
Как крепится AO-6060L45M03?
Г.айкой
