Всенаправленная антенна излучает одинаково во все стороны по горизонту, поэтому её ставят там, где корреспонденты расположены вокруг: на стационарной радиостанции, на точке доступа, на крыше шкафа или транспорта. В обиходе её называют круговой антенной — по форме диаграммы в горизонтальной плоскости. Усиление набирается за счёт сжатия луча по вертикали.

В разделе 44 модели KADAMM. Коллинеарные серии AC работают в полосах от 1350–1500 до 2500–2700 МГц с усилением 5–12 дБи, AC-61010 перекрывает 617–2700 МГц на 10 дБи. Сверхширокополосные AOU — от 20–6000 и 100–6000 МГц до 617–7200 МГц, часть исполнений имеет выводы Wi-Fi и ГНСС 1562–1612 МГц. Для 4G/5G есть MIMO 4×4 5G4-4 на 698–5000 МГц со степенью защиты IP67.

Модели

МодельПолосаУсилениеРазъёмы

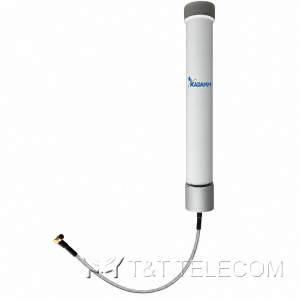

KADAMM AOU-20/6000-520–174 МГц и 174–380 МГц и 380–520 МГц5 дБи1×SMA

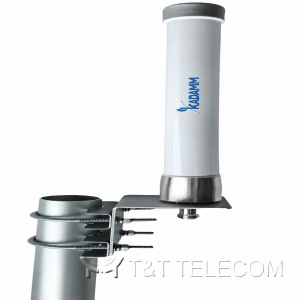

KADAMM AOU-100/6000-3100–174 МГц и 174–380 МГц и 380–520 МГц3 дБи1×N

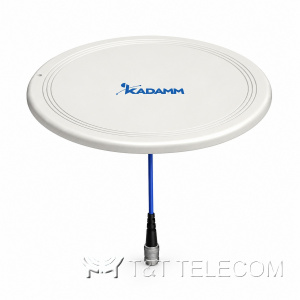

KADAMM AOU-350/6000-7350–520 МГц и 617–960 МГц и 1695–2700 МГц7 дБи1×4.3-10

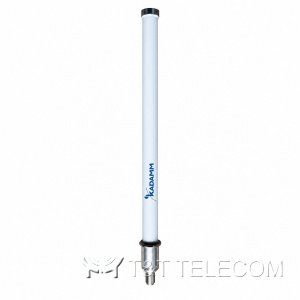

KADAMM AOU-566/5900-2566–678 МГц и 1420–1450 МГц и 2400–2500 МГц2 дБи1×N
KADAMM AC-61007617–960 МГц и 1710–2700 МГц6–7 дБи2×N
KADAMM AC-61010617–960 МГц и 960–1710 МГц и 1710–2700 МГц10 дБи1×N

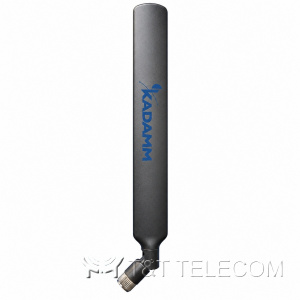

KADAMM AH-61015617–960 МГц и 1400–2700 МГц и 3300–6000 МГц1,5–3 дБи1×SMA

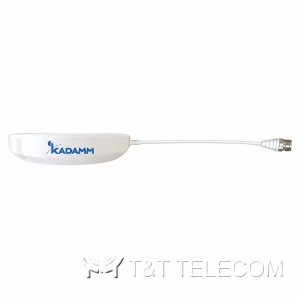

KADAMM AOU-617/6000-5617–960 МГц и 1710–2700 МГц и 3300–3800 МГц5 дБи1×4.3-10

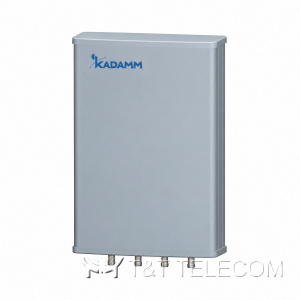

KADAMM AOU-617/6000-8617–960 МГц и 1695–2700 МГц и 3300–4200 МГц8 дБи4×N

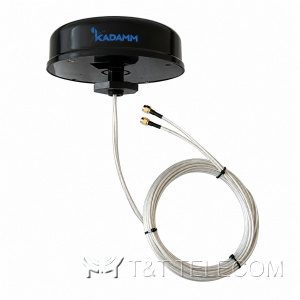

KADAMM AOU-617/7125-6617–698 МГц и 698–960 МГц и 1710–2690 МГц6 дБиSMA
KADAMM AOU-617/7125-6-2617–698 МГц и 698–960 МГц и 1710–2690 МГц6 дБиSMA

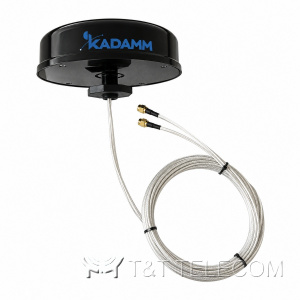

KADAMM AOU-617/7125-6-3617–698 МГц и 698–960 МГц и 1710–2690 МГц6 дБи2×SMA

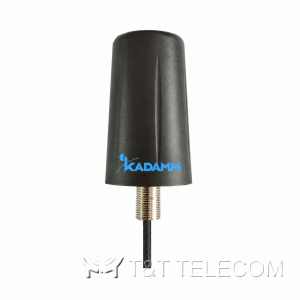

KADAMM AOU-617/7200-3617–960 МГц и 1695–2700 МГц и 3300–7200 МГц3–7 дБи1×SMA
KADAMM 5G4-4698–960 МГц и 1710–2690 МГц и 2900–3800 МГц4 дБи4 × SMA
KADAMM 5G4W2-4698–960 МГц и 1710–2690 МГц и 2900–3800 МГц4 дБи6 × SMA
KADAMM AC-69001698–960 МГц и 1710–2700 МГц1 дБи1×N

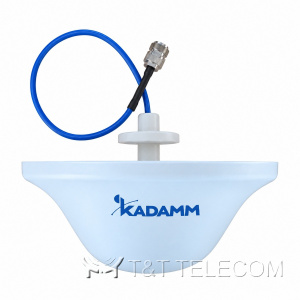

KADAMM AOU-698/5900-2698–5900 МГц2 дБи1×N

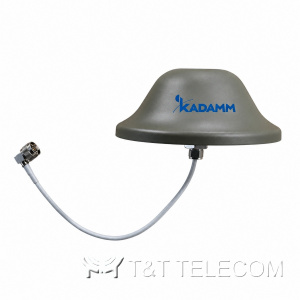

KADAMM AOU-698/6000-2698–6000 МГц2 дБи1×N

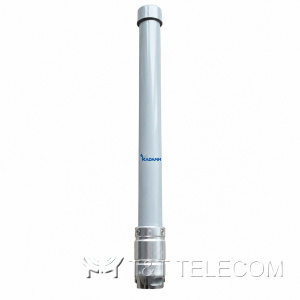

KADAMM AOU-698/6000-3698–960 МГц и 1710–2700 МГц и 3300–6000 МГц3 дБи1×4.3-10
KADAMM LTE2W2-3698–960 МГц и 1710–2690 МГц3 дБи4 × SMA
KADAMM AC-80003800–960 МГц и 1710–2690 МГц и 2400–2500 МГц3 дБи1×N

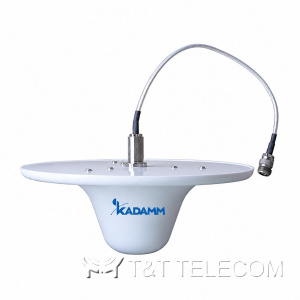

KADAMM AOU-806/6000-35806–960 МГц и 1425–1700 МГц и 1700–3100 МГц3,5 дБи1×N
KADAMM AC-13051350–1500 МГц5 дБи1×N
KADAMM AC-13071350–1450 МГц7 дБи1×N
KADAMM AC-13081392–1460 МГц8 дБиN
KADAMM AC-14101400–1550 МГц10 дБи1×N
KADAMM AC-14081430–1650 МГц8 дБи1×N
KADAMM AC-15111500–1670 МГц11 дБи1×N
KADAMM AC-15081570–1580 МГц8 дБи1×N
KADAMM AC-17051700–2000 МГц5 дБи1×N
KADAMM AC-17101710–1880 МГц10 дБи1×N
KADAMM AC-17071750–1950 МГц7 дБи1×N
KADAMM AC-19081920–2170 МГц8 дБи1×N
KADAMM AC-19111920–2170 МГц11 дБи1×7-16 DIN
KADAMM AC-20082000–2170 МГц8 дБи1×N
KADAMM AC-21072150–2350 МГц7 дБи1×N
KADAMM AC-23072350–2550 МГц7 дБи1×N
KADAMM AC-24092400–2500 МГц9 дБи1×N
KADAMM AC-25052500–2700 МГц5 дБи1×N
KADAMM AC-25062500–2700 МГц6 дБи1×N
KADAMM AC-25082500–2700 МГц8 дБи1×N
KADAMM AC-25102500–2700 МГц10 дБи1×N
KADAMM AC-25122500–2700 МГц12 дБи1×N

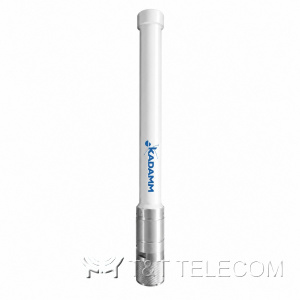

KADAMM AOU-6250/6750-66250–6750 МГц6 дБи1×N

Где ставят всенаправленные антенны KADAMM

  • Стационарные радиостанции и точки доступа в полосах 1,4 ГГц и 2,5–2,7 ГГц: коллинеарные AC-1410 и AC-2512 на 10 и 12 дБи.
  • Всенаправленная антенна 4G для роутеров и шкафов телеметрии — AH-61015 на 617–6000 МГц.
  • Объекты, где вышки операторов находятся в разных сторонах, — антенна gsm всенаправленная AC-69001 на 698–960 / 1710–2700 МГц.

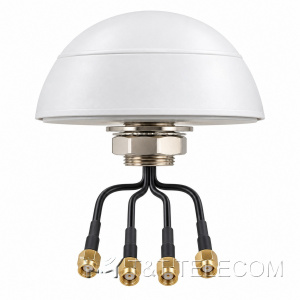

  • Шкафы и подвижные объекты с 4G MIMO 2×2 и Wi-Fi: LTE2W2-3 диаметром 110 мм, IP67.
  • Радиомониторинг и комплексы связи, где нужна антенна широкополосная всенаправленная, — AOU-20/6000-5 и AOU-100/6000-3.

Как выбрать всенаправленную антенну

  • Полоса: коллинеарная AC даёт максимум дБи в узкой полосе, сверхширокополосная AOU перекрывает почти весь диапазон от сотовой связи до Wi-Fi 6E.
  • Усиление и вертикальный луч: 2–3 дБи — широкий луч для работы с близкими и высокими корреспондентами, 8–12 дБи — плоский луч для дальних абонентов на равнине.
  • MIMO: всенаправленная антенна 4G MIMO 5G4-4 имеет четыре порта 698–5000 МГц, 5G4W2-4 добавляет Wi-Fi MIMO 2×2.

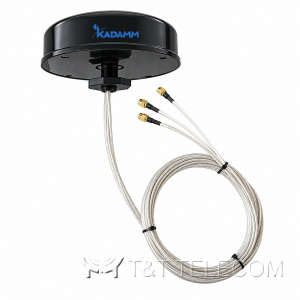

  • Совмещение сервисов: AOU-617/7125-6 объединяет 4G/5G и ГНСС, AOU-617/7125-6-2 — ещё и Wi-Fi, один корпус вместо трёх.
  • Антенна 2.4 ГГц всенаправленная — AC-2409 на 9 дБи, для 6 ГГц — AOU-6250/6750-6.

Вопросы и ответы

Круговая антенна и антенна круговой поляризации — это одно и то же?
Нет. Круговой называют антенну с круговой диаграммой по горизонту, а круговая поляризация — это вращение вектора поля. Всенаправленные антенны KADAMM в этом разделе имеют линейную, как правило вертикальную, поляризацию.

Почему у всенаправленной антенны с большим усилением хуже связь вблизи?
Высокое усиление получается за счёт сжатия луча по вертикали. Абоненты, находящиеся близко и ниже антенны, оказываются вне главного лепестка, поэтому для таких объектов лучше модель на 3–6 дБи.

Смотрите также

Подберём всенаправленную антенну KADAMM под частоты и место установки и поставим её с кронштейном и кабелем.
