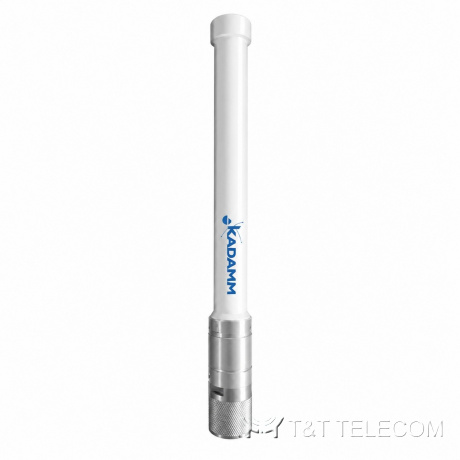

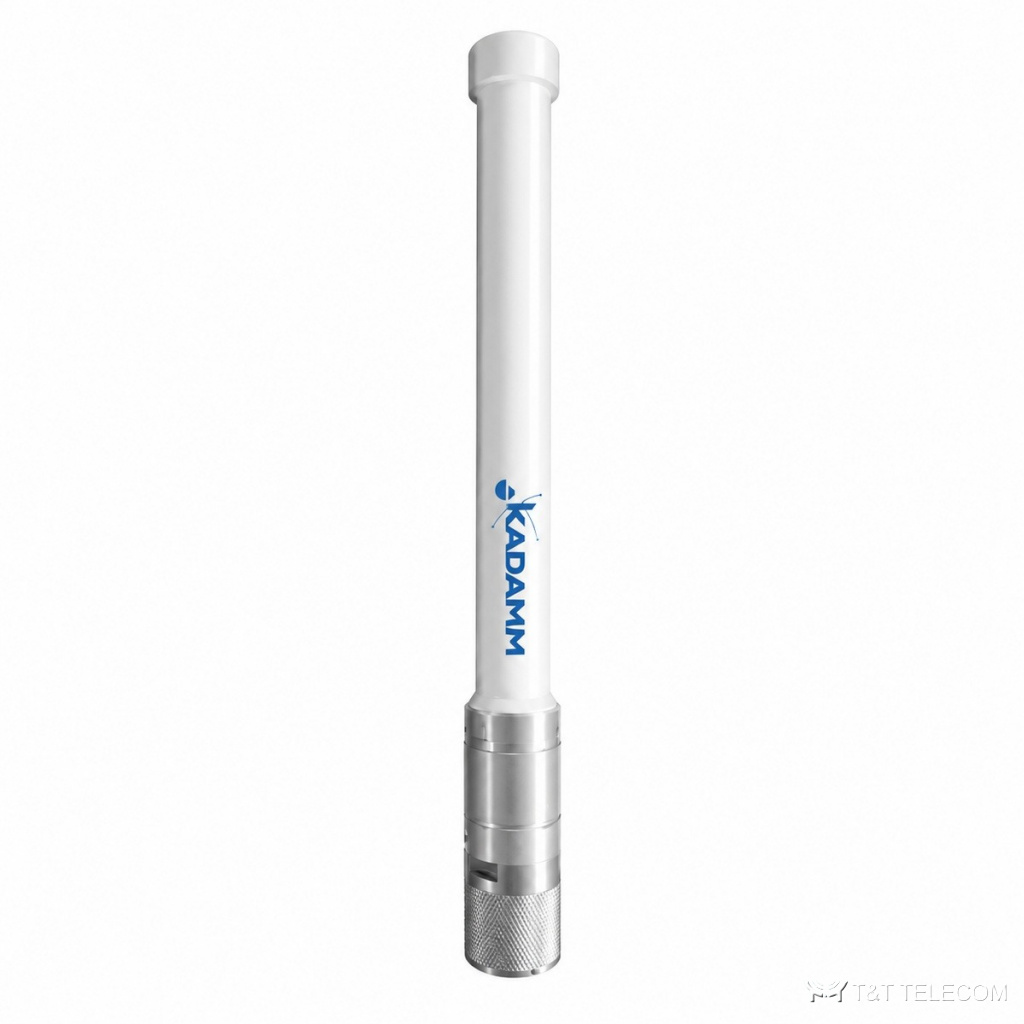

KADAMM AOU-6250/6750-6 — сверхширокополосная всенаправленная антенна 6 ГГц (6250–6750 МГц), 6 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AOU-6250/6750-6 — сверхширокополосная всенаправленная антенна. AOU-6250/6750-6 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Ключевые параметры AOU-6250/6750-6: полоса 6250–6750 МГц; усиление 6 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Для каких задач
- Покрытие вокруг здания или площадки — AOU-6250/6750-6.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 6250–6750 МГц |
| Коэффициент усиления, дБи | 6 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø20 × (200 ± 10) мм |
| Размеры упаковки | 215 × 33 × 33 мм |
| Масса антенны | 0,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+70 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AOU-6250/6750-6: 6250–6750 МГц.
- Усиление AOU-6250/6750-6 — 6 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AOU-6250/6750-6: в горизонтальной плоскости 360°, в вертикальной 25°.
- Разъёмы AOU-6250/6750-6 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AOU-6250/6750-6: Ø20 × (200 ± 10) мм, 0,1 кг.
Поставка и документы
Поставляем KADAMM AOU-6250/6750-6 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AOU-6250/6750-6?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AOU-6250/6750-6.
Какие частоты поддерживает AOU-6250/6750-6?
Рабочая полоса AOU-6250/6750-6 — 6250–6750 МГц.
Какой разъём у AOU-6250/6750-6?
1×N. Другие исполнения — уточняйте при заказе.
