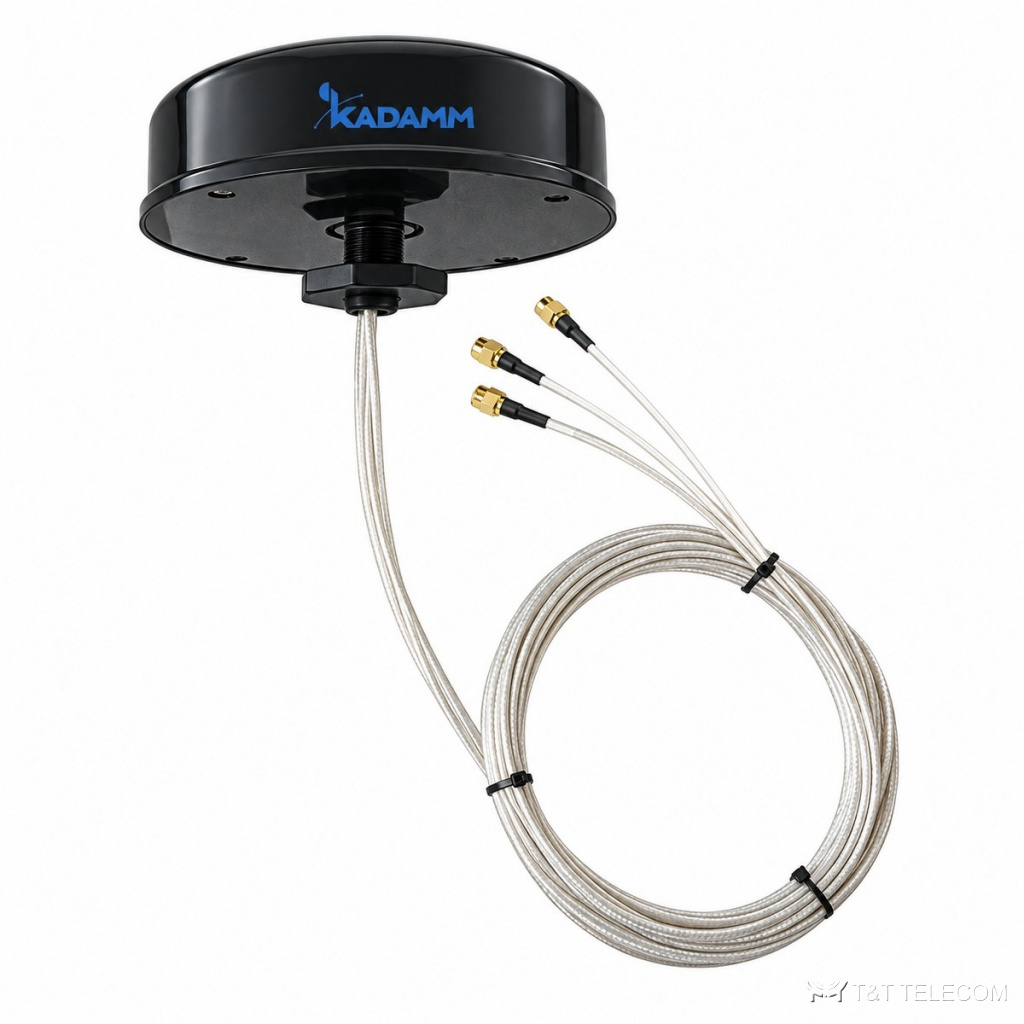

KADAMM AOU-617/7125-6-2: сверхширокополосная всенаправленная антенна. AOU-617/7125-6-2 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Ключевые параметры AOU-617/7125-6-2: полоса 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц; усиление 6 дБи; ширина луча 360°; разъёмы SMA; мощность до 20 Вт.
Область применения
- Диапазоны AOU-617/7125-6-2: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Покрытие вокруг здания или площадки — AOU-617/7125-6-2.
Технические характеристики
Система 617–7125 МГц
| Параметр | 617–698 МГц | 698–960 МГц | 1710–2690 МГц | 3300–4200 МГц | 4900–7125 МГц |
|---|
| Коэффициент усиления, дБи | 2,5 | 4 | 6 | 6 | 4,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
Система 2400–7125 МГц
| Параметр | 2400–2500 МГц | 4900–7125 МГц |
|---|
| Коэффициент усиления, дБи | 4 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
Система 1562–1612 МГц
| Параметр | Значение |
|---|
| Коэффициент усиления, дБи | 4,5 |
Общие параметры
| Параметр | Значение |
|---|
| КСВН | ≤2,0 (2400–2500 МГц), ≤2,0 (4900–7125, Wi–Fi МГц), ≤2,2 (617–698 МГц), ≤2,0 (698–960 МГц), ≤2,0 (1710–2690 МГц), ≤1,8 (3300–4200 МГц), ≤2,0 (4900–7125, LTE МГц), ≤2,0 (1562–1612 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 20 Вт |
Исполнения
| Артикул | Разъём | Масса, кг |
|---|
| KADAMM AOU-617/7125-6-2 | LTE: вилка SMA, Wi-Fi: вилка RP-SMA, ГНСС: вилка SMA | 0,32 |
| KADAMM AOU-617/7125-6-5 | LTE: вилка SMA, Wi-Fi: вилка RP-SMA | 0,255 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | Ø145 × 40 мм |
| Масса антенны | 0,255–0,32 кг |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AOU-617/7125-6-2: 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц.
- Усиление AOU-617/7125-6-2 — 6 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AOU-617/7125-6-2: в горизонтальной плоскости 360°.
- Под разъёмы AOU-617/7125-6-2 (SMA) подбирают джамперы и переходы.
- Габариты и масса AOU-617/7125-6-2: Ø145 × 40 мм, 0,255–0,32 кг.
Поставка и документы
Поставляем KADAMM AOU-617/7125-6-2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AOU-617/7125-6-2?
Рабочая полоса AOU-617/7125-6-2 — 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у AOU-617/7125-6-2?
SMA. Другие исполнения — уточняйте при заказе.
Какое усиление у AOU-617/7125-6-2?
6 дБи. Ширина луча — 360°.
