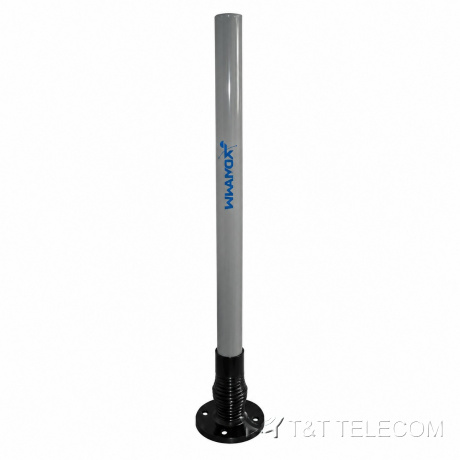

KADAMM AC-1705 — всенаправленная коллинеарная антенна 1700–2000 МГц, 5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

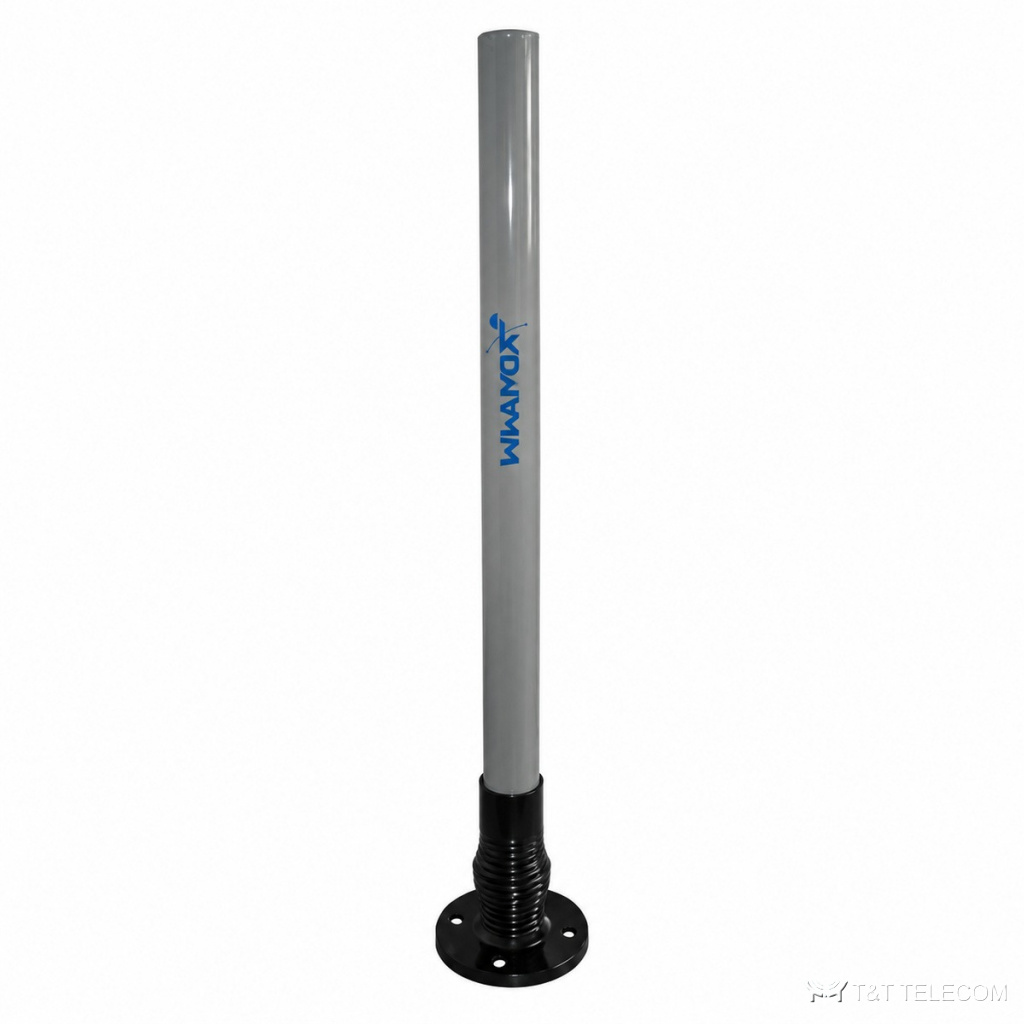

KADAMM AC-1705: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1705 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Коротко о AC-1705: полоса 1700–2000 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Диапазоны AC-1705: GSM-1800 и LTE-1800.
- Покрытие вокруг здания или площадки — AC-1705.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1700–2000 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤2,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Высота | 390 мм |
| Масса антенны | 0,9 кг |
| Максимальная скорость ветра | 60 м/с |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-1705 — 1700–2000 МГц.
- Коэффициент усиления AC-1705 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-1705: в горизонтальной плоскости 360°, в вертикальной 35°.
- Разъёмы AC-1705 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-1705: 0,9 кг.
Поставка и документы
KADAMM AC-1705 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-1705?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1705.
Какие частоты поддерживает AC-1705?
Рабочая полоса AC-1705 — 1700–2000 МГц. Это GSM-1800 и LTE-1800.
Какой разъём у AC-1705?
1×N. Другие исполнения — уточняйте при заказе.
