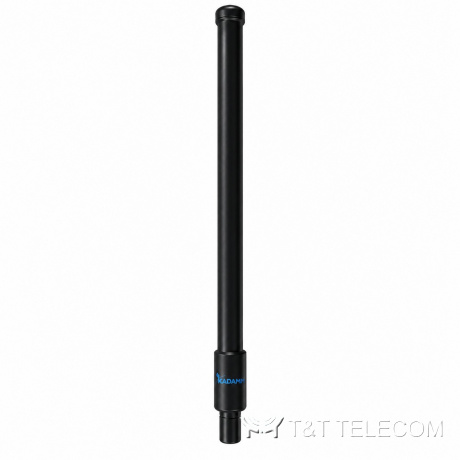

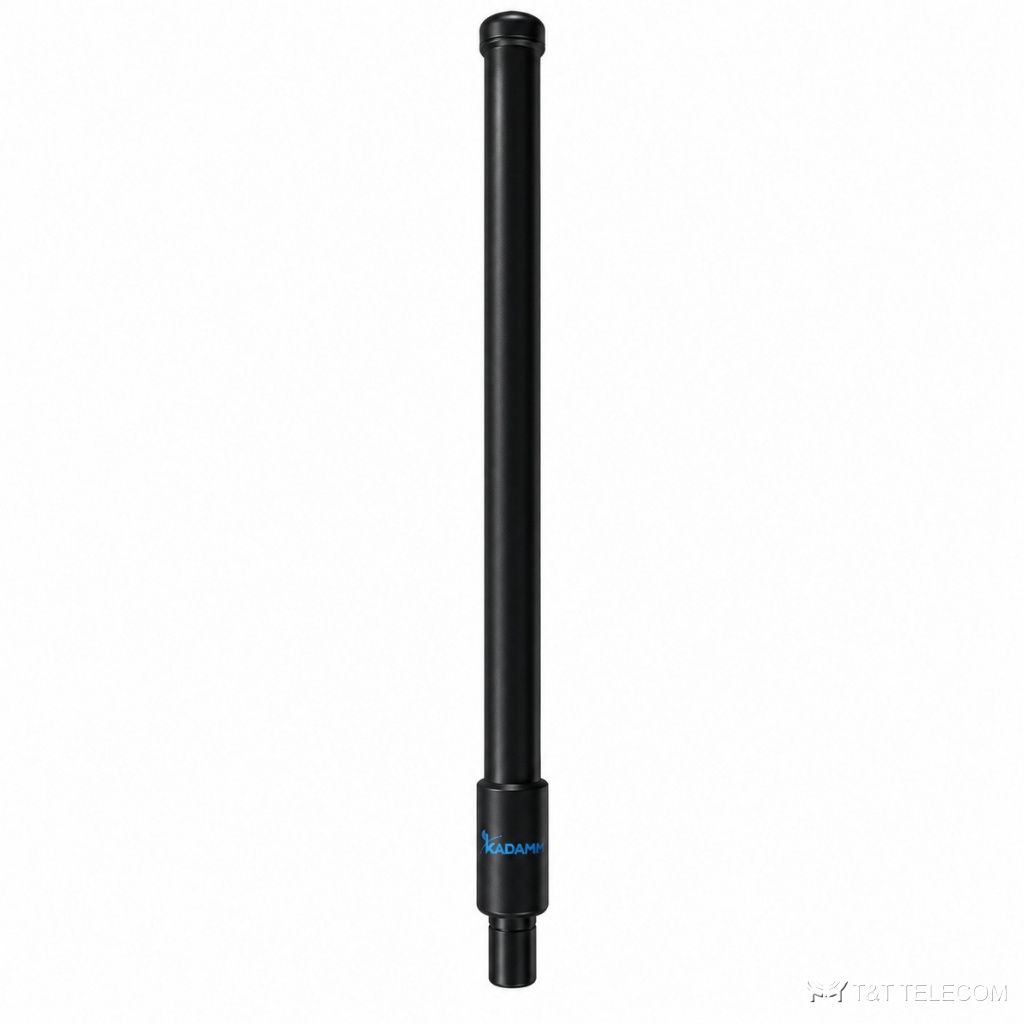

KADAMM AC-2409 — всенаправленная коллинеарная антенна 2,4 ГГц (2400–2500 МГц), 9 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-2409 — коллинеарная всенаправленная антенна для стационарной радиостанции. Всенаправленная антенна AC-2409 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Основные данные AC-2409: полоса 2400–2500 МГц; усиление 9 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Для каких задач
- Через AC-2409 работают Wi-Fi 2,4 ГГц.
- Стационарные пункты связи и терминалы — AC-2409.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø39 × (660 ± 5) мм |
| Масса антенны | 0,25 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-2409 — 2400–2500 МГц.
- Коэффициент усиления AC-2409 — 9 дБи; больше усиление — уже луч.
- Ширина луча AC-2409: в горизонтальной плоскости 360°, в вертикальной 13°.
- Под разъёмы AC-2409 (1×N) подбирают джамперы и переходы.
- Габариты и масса AC-2409: Ø39 × (660 ± 5) мм, 0,25 кг.
Поставка и документы
Подберём KADAMM AC-2409 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AC-2409?
9 дБи. Ширина луча — 360°.
Что нужно для подбора AC-2409?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-2409.
Какие частоты поддерживает AC-2409?
Рабочая полоса AC-2409 — 2400–2500 МГц. Это Wi-Fi 2,4 ГГц.
