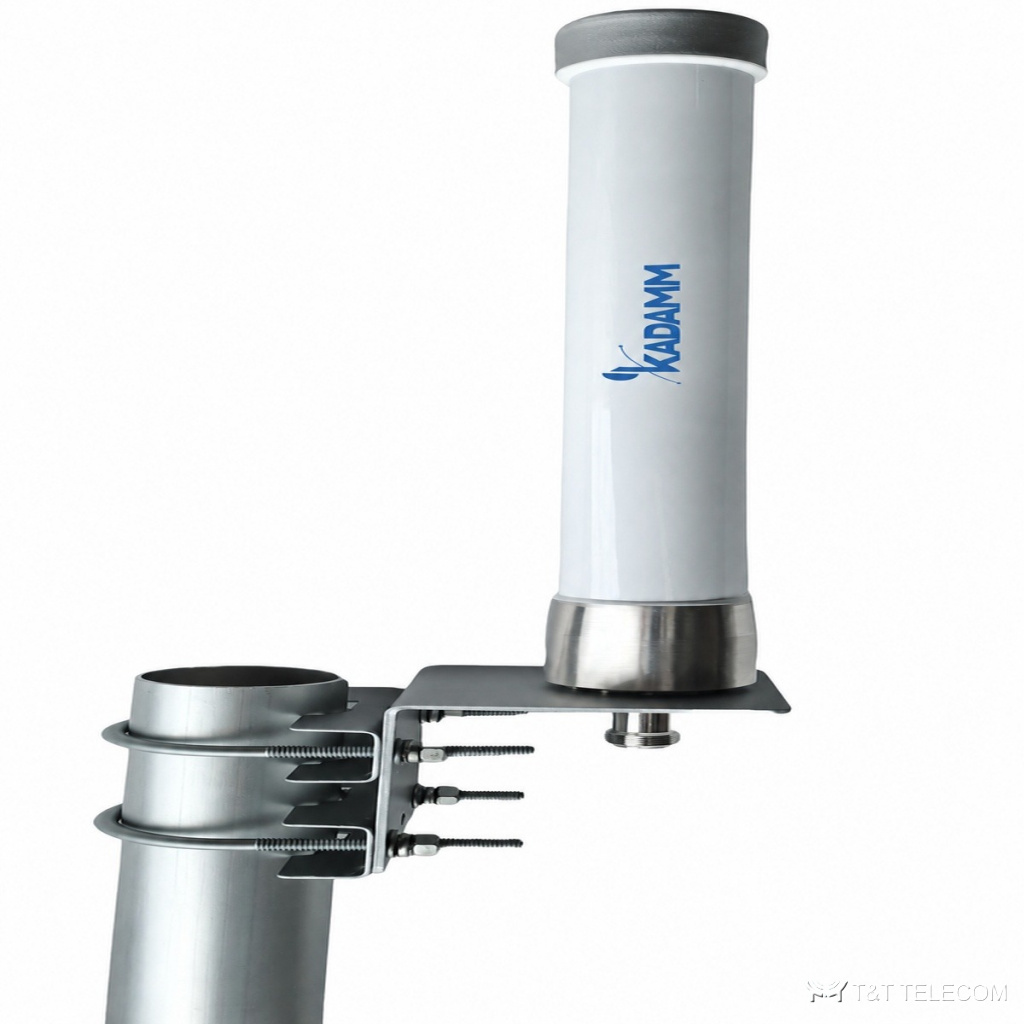

KADAMM AOU-100/6000-3 — сверхширокополосная всенаправленная антенна 100–6000 МГц, 3 дБи

KADAMM AOU-100/6000-3 — сверхширокополосная всенаправленная антенна 100–6000 МГц, 3 дБи
Всенаправленные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AOU-100/6000-3 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AOU-100/6000-3: сверхширокополосная всенаправленная антенна. Всенаправленная антенна AOU-100/6000-3 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Основные данные AOU-100/6000-3: полоса 100–174 МГц и 174–380 МГц и 380–520 МГц и 617–960 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Где применяют

  • Полоса AOU-100/6000-3 охватывает УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
  • Покрытие вокруг здания или площадки — AOU-100/6000-3.

Технические характеристики

Параметр100–174 МГц174–380 МГц380–520 МГц617–960 МГц960–1400 МГц1400–2700 МГц3300–4200 МГц4200–6000 МГц
Диапазон частот100–2700 / 3300–6000 МГц
Коэффициент усиления, дБи3
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость68 ± 20°
ПоляризацияВертикальная
КСВН≤2,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)Ø42 × (360 ± 5) мм
Масса антенны0,76 кг
Максимальная скорость ветра55 м/с
Материал радомаСтеклопластик
Крепление на трубуØ35–50 мм

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой AOU-100/6000-3 — 100–174 МГц и 174–380 МГц и 380–520 МГц и 617–960 МГц.
  • Коэффициент усиления AOU-100/6000-3 — 3 дБи; больше усиление — уже луч.
  • Ширина луча AOU-100/6000-3: в горизонтальной плоскости 360°, в вертикальной 68 ± 20°.
  • Разъёмы AOU-100/6000-3 — 1×N; кабельные сборки готовят под них заранее.
  • Монтаж AOU-100/6000-3: Ø35–50 мм.
  • Габариты и масса AOU-100/6000-3: Ø42 × (360 ± 5) мм, 0,76 кг.

Поставка и документы

KADAMM AOU-100/6000-3 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какой разъём у AOU-100/6000-3?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у AOU-100/6000-3?
3 дБи. Ширина луча — 360°.

Как крепится AOU-100/6000-3?
Ø.35–50 мм
