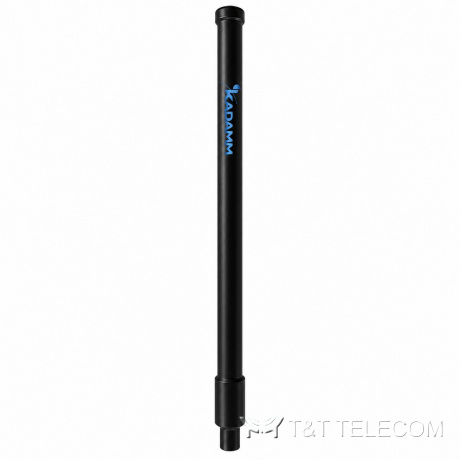

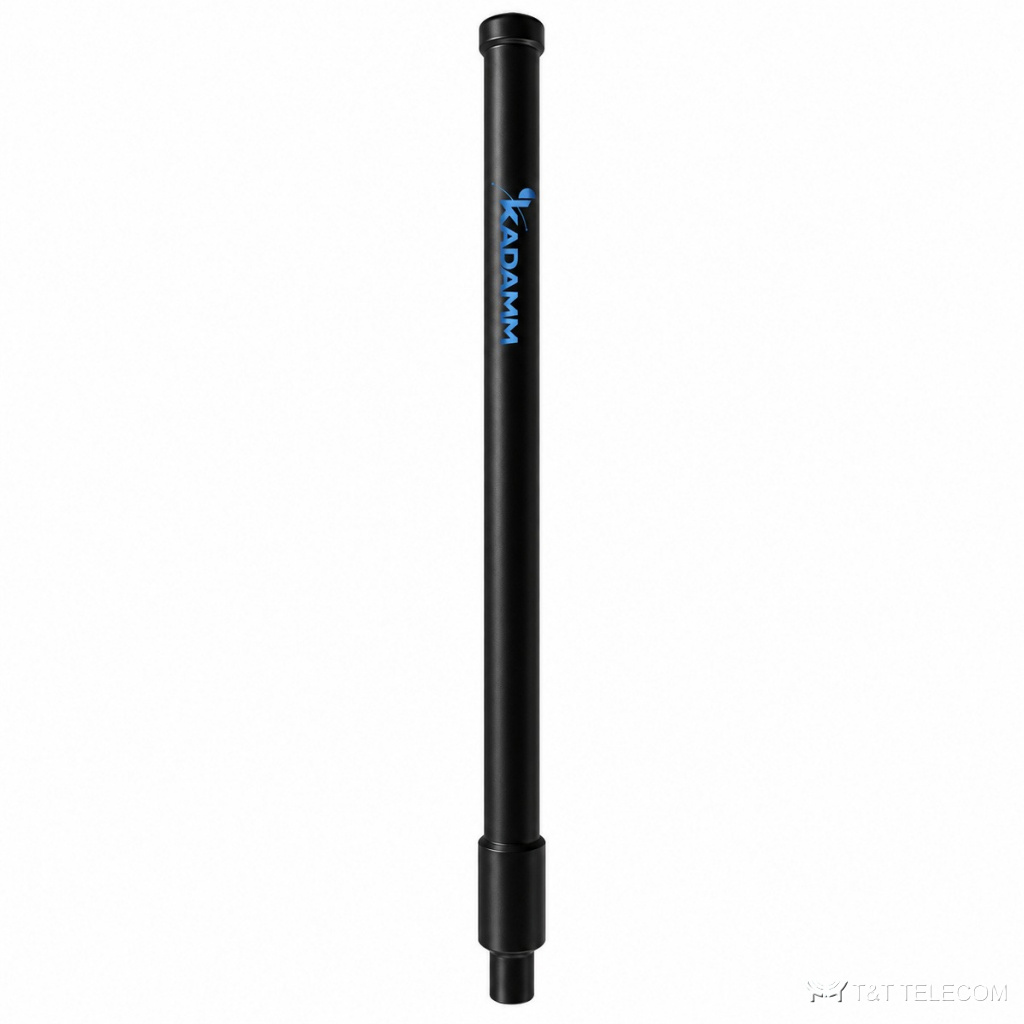

KADAMM AC-1408 — всенаправленная коллинеарная антенна 1430–1650 МГц, 8 дБи
Всенаправленные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-1408 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1408 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Основные данные AC-1408: полоса 1430–1650 МГц; усиление 8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Для каких задач
- Через AC-1408 работают GPS L1 / ГЛОНАСС L1.
- Стационарные пункты связи и терминалы — AC-1408.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1430–1650 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø39 × (660 ± 5) мм |
| Масса антенны | 0,43 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-1408: 1430–1650 МГц.
- Коэффициент усиления AC-1408 — 8 дБи; больше усиление — уже луч.
- Ширина луча AC-1408: в горизонтальной плоскости 360°, в вертикальной 18°.
- Разъёмы AC-1408 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-1408: Ø39 × (660 ± 5) мм, 0,43 кг.
Поставка и документы
Подберём KADAMM AC-1408 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-1408?
Рабочая полоса AC-1408 — 1430–1650 МГц. Это GPS L1 / ГЛОНАСС L1.
Какой разъём у AC-1408?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-1408?
8 дБи. Ширина луча — 360°.
