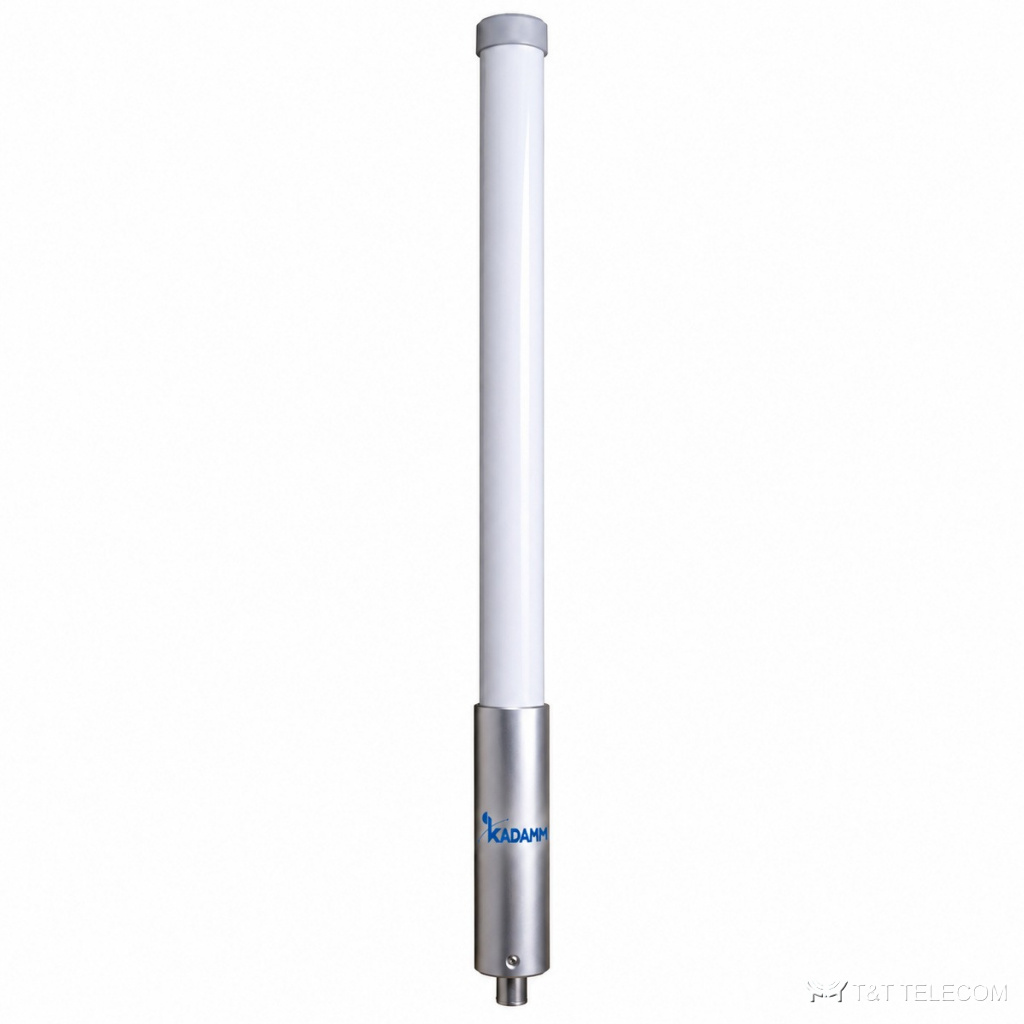

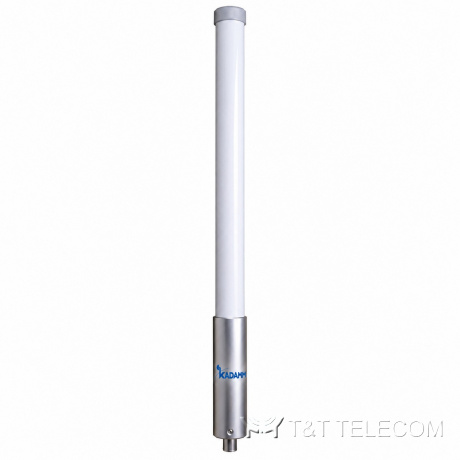

KADAMM AC-1710 — всенаправленная коллинеарная антенна 1710–1880 МГц, 10 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-1710 — коллинеарная всенаправленная антенна для стационарной радиостанции. Всенаправленная антенна AC-1710 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Основные данные AC-1710: полоса 1710–1880 МГц; усиление 10 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 300 Вт.
Область применения
- Через AC-1710 работают GSM-1800 и LTE-1800.
- Стационарные пункты связи и терминалы — AC-1710.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–1880 МГц |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø36 × 1200 мм |
| Масса антенны | 0,7 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление | на мачту (трубу) |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-1710 — 1710–1880 МГц.
- Коэффициент усиления AC-1710 — 10 дБи; больше усиление — уже луч.
- Ширина луча AC-1710: в горизонтальной плоскости 360°, в вертикальной 10,5°.
- Разъёмы AC-1710 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-1710: на мачту (трубу).
- Габариты и масса AC-1710: Ø36 × 1200 мм, 0,7 кг.
Поставка и документы
KADAMM AC-1710 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у AC-1710?
10 дБи. Ширина луча — 360°.
Как крепится AC-1710?
Н.а мачту (трубу)
Что нужно для подбора AC-1710?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1710.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AC-1710 — техническое описание 505.5 КБ
