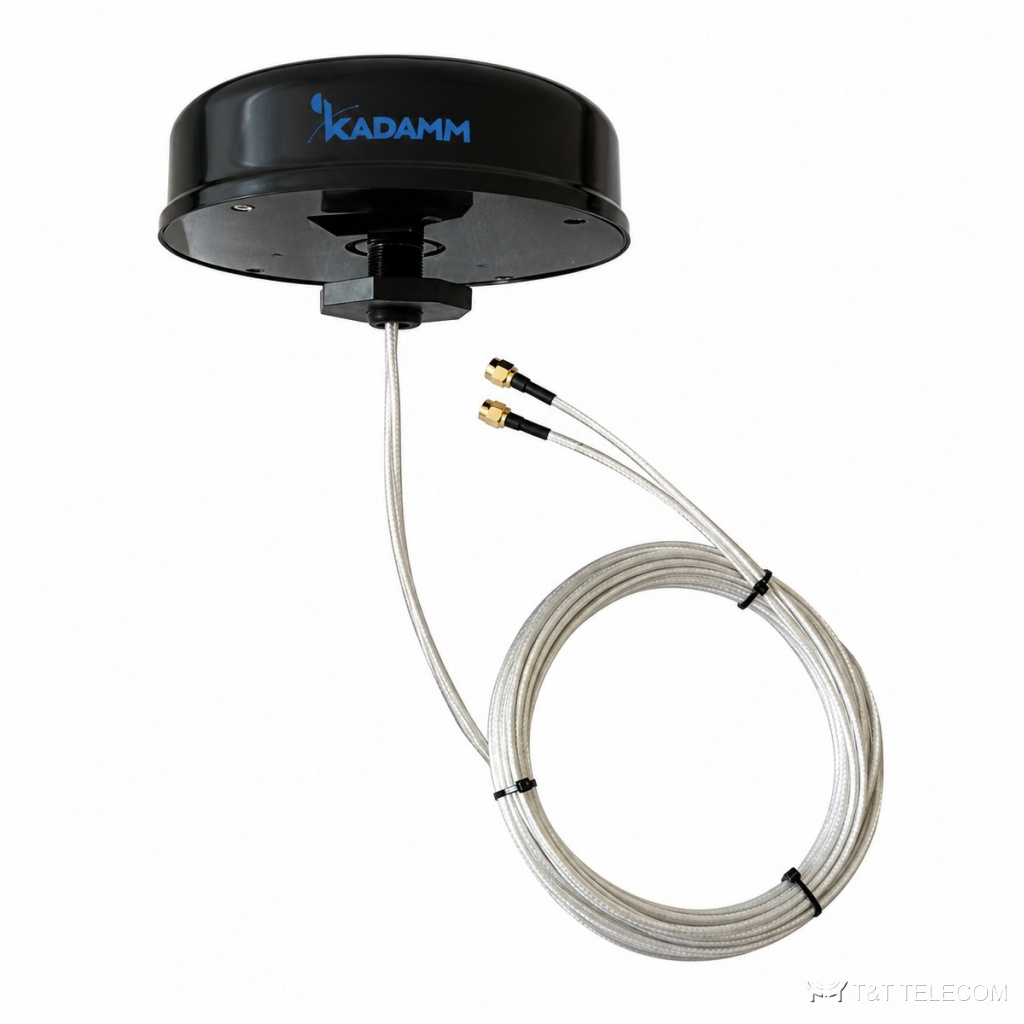

Модель KADAMM AOU-617/7125-6 — сверхширокополосная всенаправленная антенна. AOU-617/7125-6 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Коротко о AOU-617/7125-6: полоса 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц; усиление 6 дБи; ширина луча 360°; разъёмы SMA; мощность до 20 Вт.
Область применения
- Диапазоны AOU-617/7125-6: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Стационарные пункты связи и терминалы — AOU-617/7125-6.
Технические характеристики
Система 617–7125 МГц
| Параметр | 617–698 МГц | 698–960 МГц | 1710–2690 МГц | 3300–4200 МГц | 4900–7125 МГц |
|---|---|---|---|---|---|
| Коэффициент усиления, дБи | 2,5 | 4 | 6 | 6 | 4,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
Система 1562–1612 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 4,5 |
Общие параметры
| Параметр | Значение |
|---|---|
| КСВН | ≤2,2 (617–698 МГц), ≤2,0 (698–960 МГц), ≤2,0 (1710–2690 МГц), ≤1,8 (3300–4200 МГц), ≤2,0 (4900–7125 МГц), ≤2,0 (1562–1612 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 20 Вт |
Исполнения
| Артикул | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|
| KADAMM AOU-617/7125-6 | LTE:вилка SMA / GNSS: вилка SMA | (Ø145×40) ±1.5 | 0,26 |
| KADAMM AOU-617/7125-6-4 | LTE: вилка SMA, Wi-Fi: вилка RP-SMA, ГНСС: вилка SMA | Ø145×40 | 0,32 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,26–0,32 кг |
| Цвет радома | Чёрный |
| Рабочая температура | −40…+85 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AOU-617/7125-6: 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц.
- Усиление AOU-617/7125-6 — 6 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AOU-617/7125-6: в горизонтальной плоскости 360°.
- Под разъёмы AOU-617/7125-6 (SMA) подбирают джамперы и переходы.
- Габариты и масса AOU-617/7125-6: по исполнению (см. таблицу «Исполнения»), 0,26–0,32 кг.
Поставка и документы
KADAMM AOU-617/7125-6 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает AOU-617/7125-6?
Рабочая полоса AOU-617/7125-6 — 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у AOU-617/7125-6?
SMA. Другие исполнения — уточняйте при заказе.
Какое усиление у AOU-617/7125-6?
6 дБи. Ширина луча — 360°.
