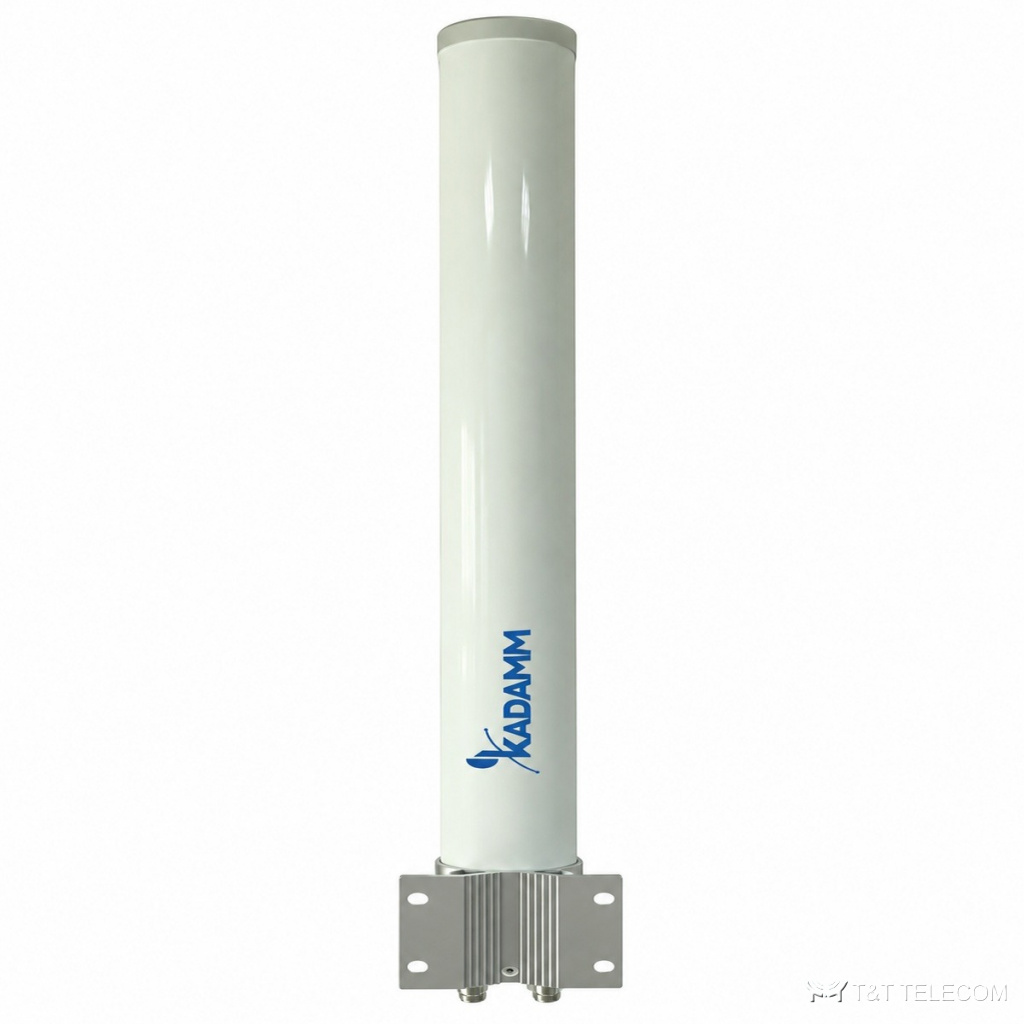

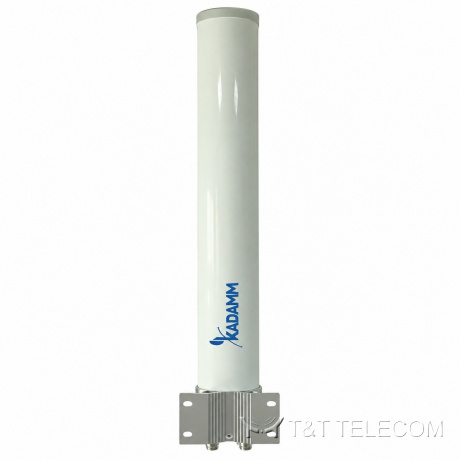

KADAMM AC-61007 — всенаправленная коллинеарная антенна 617–2700 МГц, 6–7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-61007 — коллинеарная всенаправленная антенна для стационарной радиостанции. Всенаправленная антенна AC-61007 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Основные данные AC-61007: полоса 617–960 МГц и 1710–2700 МГц; усиление 6–7 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 2×N; мощность до 50 Вт.
Область применения
- Через AC-61007 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Покрытие вокруг здания или площадки — AC-61007.
Технические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 6 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° | 25° |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø76 × (895 ± 5) мм |
| Масса антенны | 1,8 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ПВХ |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-61007 — 617–960 МГц и 1710–2700 МГц.
- Усиление AC-61007 — 6–7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-61007: в горизонтальной плоскости 360°, в вертикальной 40° / 25°.
- Под разъёмы AC-61007 (2×N) подбирают джамперы и переходы.
- Габариты и масса AC-61007: Ø76 × (895 ± 5) мм, 1,8 кг.
Поставка и документы
Поставляем KADAMM AC-61007 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AC-61007?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-61007.
Какие частоты поддерживает AC-61007?
Рабочая полоса AC-61007 — 617–960 МГц и 1710–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у AC-61007?
2×N. Другие исполнения — уточняйте при заказе.
