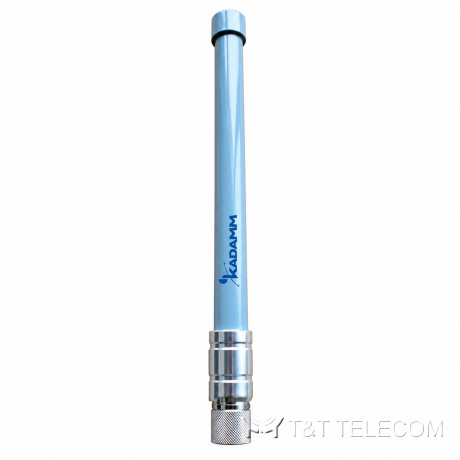

KADAMM AC-2107 — всенаправленная коллинеарная антенна 2150–2350 МГц, 7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

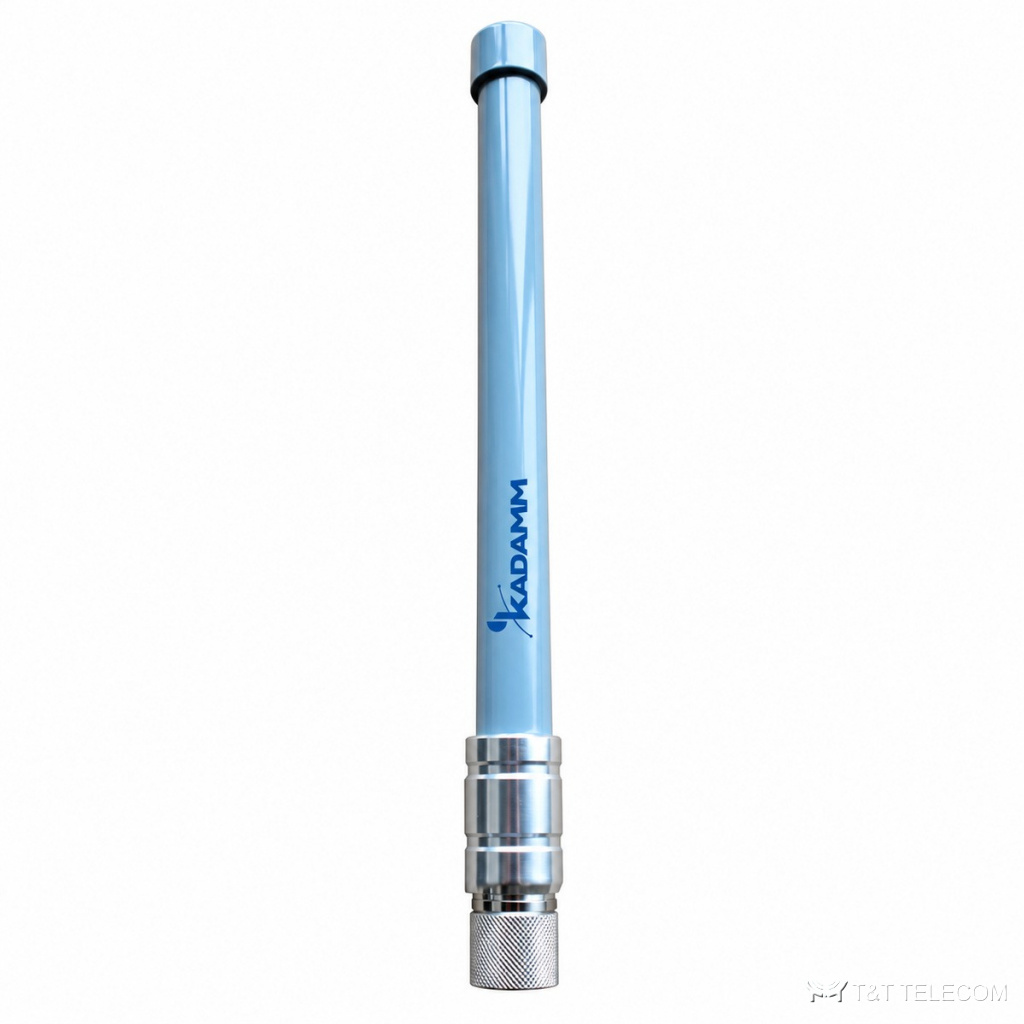

Модель KADAMM AC-2107 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-2107 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Ключевые параметры AC-2107: полоса 2150–2350 МГц; усиление 7 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Где применяют
- Стационарные пункты связи и терминалы — AC-2107.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2150–2350 МГц |
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 22° |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø24 × (600 ± 5) мм |
| Масса антенны | 0,206 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-2107: 2150–2350 МГц.
- Коэффициент усиления AC-2107 — 7 дБи; больше усиление — уже луч.
- Ширина луча AC-2107: в горизонтальной плоскости 360°, в вертикальной 22°.
- Под разъёмы AC-2107 (1×N) подбирают джамперы и переходы.
- Габариты и масса AC-2107: Ø24 × (600 ± 5) мм, 0,206 кг.
Поставка и документы
Поставляем KADAMM AC-2107 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AC-2107?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-2107.
Какие частоты поддерживает AC-2107?
Рабочая полоса AC-2107 — 2150–2350 МГц.
Какой разъём у AC-2107?
1×N. Другие исполнения — уточняйте при заказе.
