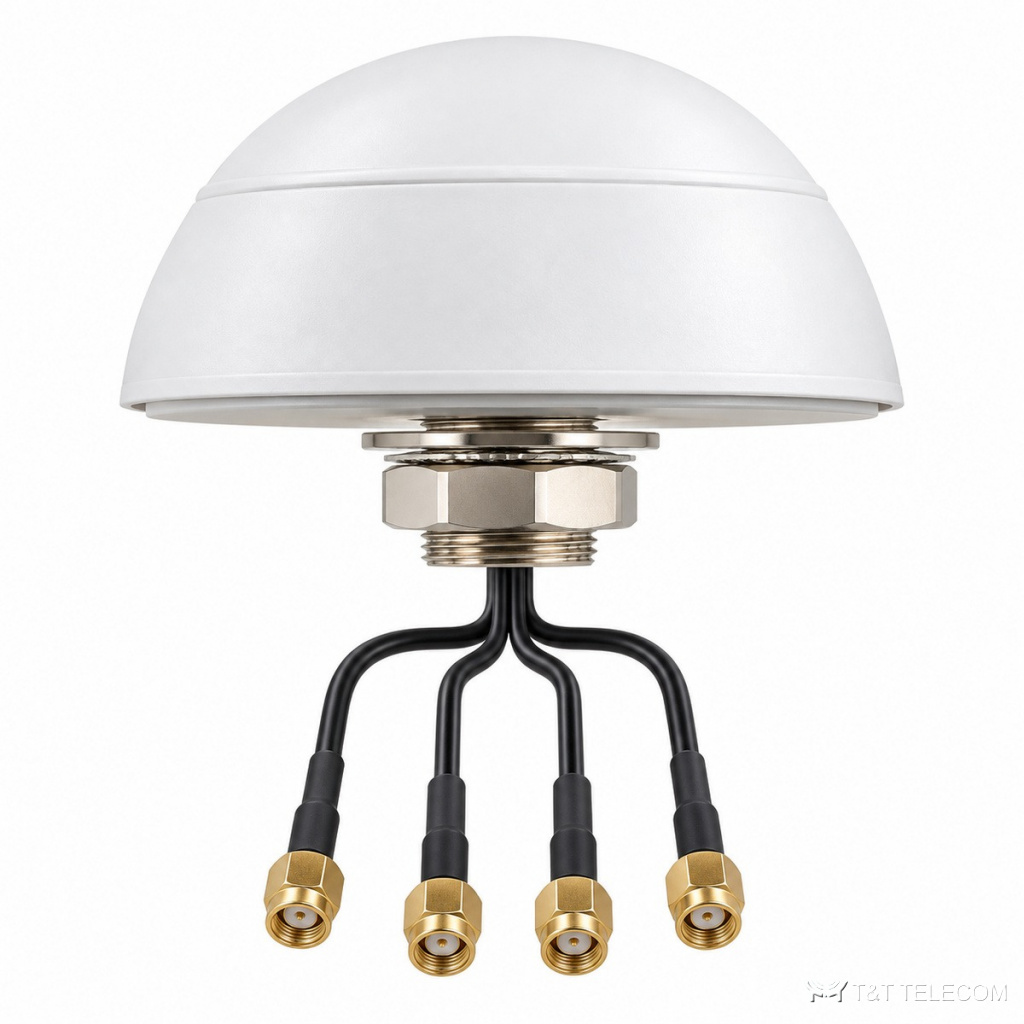

KADAMM LTE2W2-3 — антенна 4G MIMO 2×2 + Wi-Fi MIMO 2×2 для крыши транспорта и шкафов, Ø110 мм, IP67
Всенаправленные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM LTE2W2-3 — автомобильная антенна сотовой связи. LTE2W2-3 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Ключевые параметры LTE2W2-3: полоса 698–960 МГц и 1710–2690 МГц; усиление 3 дБи; поляризация линейная; разъёмы 4 × SMA.
Область применения
- Полоса LTE2W2-3 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Покрытие вокруг здания или площадки — LTE2W2-3.
Технические характеристики
4G MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Число портов (MIMO) | 2 |
| Коэффициент усиления | 3 дБи |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Wi-Fi
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483,5 / 4900–5825 МГц |
| Число портов (MIMO) | 2 |
| Коэффициент усиления | 2 дБи |
| КСВН | менее 2,5 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | Ø110 × 53 мм (без монтажной шпильки) |
| Материал радома | ABS |
| Крепление | шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе |
| Кабели | 4 × RG174 (другие — по заказу); длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Подбор под объект
- Сверьте частоты своей сети с полосой LTE2W2-3 — 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления LTE2W2-3 — 3 дБи; больше усиление — уже луч.
- Под разъёмы LTE2W2-3 (4 × SMA) подбирают джамперы и переходы.
- Монтаж LTE2W2-3: шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе.
Поставка и документы
KADAMM LTE2W2-3 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает LTE2W2-3?
Рабочая полоса LTE2W2-3 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у LTE2W2-3?
4 × SMA. Другие исполнения — уточняйте при заказе.
Какое усиление у LTE2W2-3?
3 дБи.
