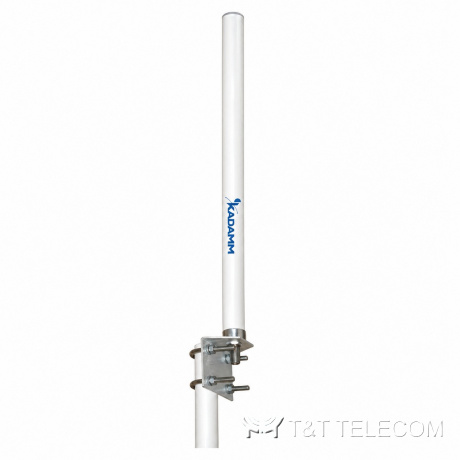

KADAMM AC-1410 — всенаправленная коллинеарная антенна 1,4 ГГц (1400–1550 МГц), 10 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

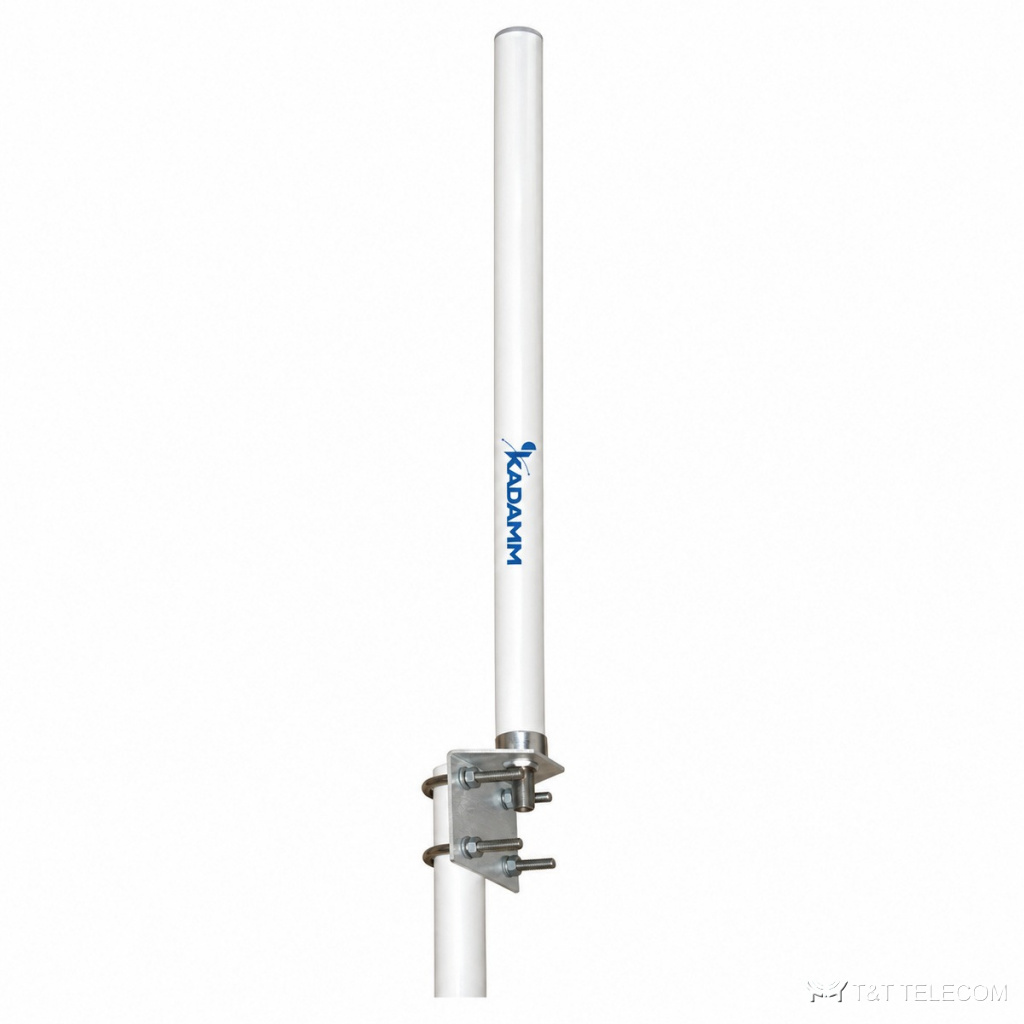

KADAMM AC-1410: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-1410 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Основные данные AC-1410: полоса 1400–1550 МГц; усиление 10 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Стационарные пункты связи и терминалы — AC-1410.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1400–1550 МГц |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Высота | 1800 мм |
| Масса антенны | 1,5 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-1410: 1400–1550 МГц.
- Коэффициент усиления AC-1410 — 10 дБи; больше усиление — уже луч.
- Ширина луча AC-1410: в горизонтальной плоскости 360°, в вертикальной 10,5°.
- Разъёмы AC-1410 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-1410: Ø40–50 мм.
- Габариты и масса AC-1410: 1,5 кг.
Поставка и документы
KADAMM AC-1410 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-1410?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-1410.
Какие частоты поддерживает AC-1410?
Рабочая полоса AC-1410 — 1400–1550 МГц.
Какой разъём у AC-1410?
1×N. Другие исполнения — уточняйте при заказе.
