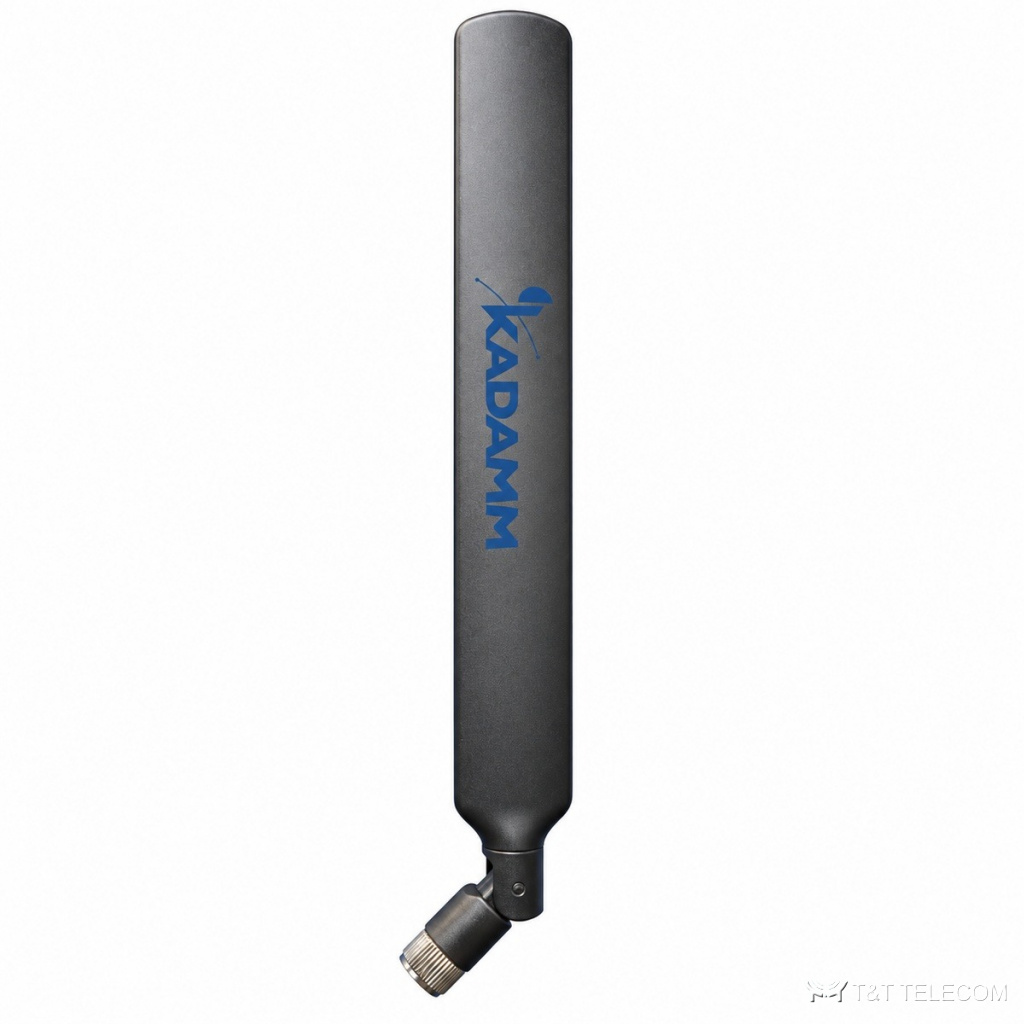

KADAMM AH-61015 — антенна 4G/5G для роутера и модема 617–6000 МГц, 1,5–3 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AH-61015: антенна. Всенаправленная антенна AH-61015 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Ключевые параметры AH-61015: полоса 617–960 МГц и 1400–2700 МГц и 3300–6000 МГц; усиление 1,5–3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×SMA; мощность до 50 Вт.
Для каких задач
- Диапазоны AH-61015: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Стационарные пункты связи и терминалы — AH-61015.
Технические характеристики
| Параметр | 617–960 МГц | 1400–2700 МГц | 3300–6000 МГц |
|---|---|---|---|
| Диапазон частот | 617–960 / 1400–2700 / 3300–6000 МГц | ||
| Коэффициент усиления, дБи | 1,5 | 3 | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 70° | 50° |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 (617–960 МГц), ≤2,8 (1400–2700 МГц), ≤2,5 (3300–6000 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка SMA |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | (218 × 26 × Ø13,5) ± 1 мм |
| Масса антенны | 0,048 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AH-61015: 617–960 МГц и 1400–2700 МГц и 3300–6000 МГц.
- Усиление AH-61015 — 1,5–3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AH-61015: в горизонтальной плоскости 360°, в вертикальной 90° / 70° / 50°.
- Разъёмы AH-61015 — 1×SMA; кабельные сборки готовят под них заранее.
- Габариты и масса AH-61015: (218 × 26 × Ø13,5) ± 1 мм, 0,048 кг.
Поставка и документы
KADAMM AH-61015 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у AH-61015?
1,5–3 дБи. Ширина луча — 360°.
Что нужно для подбора AH-61015?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AH-61015.
Какие частоты поддерживает AH-61015?
Рабочая полоса AH-61015 — 617–960 МГц и 1400–2700 МГц и 3300–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
