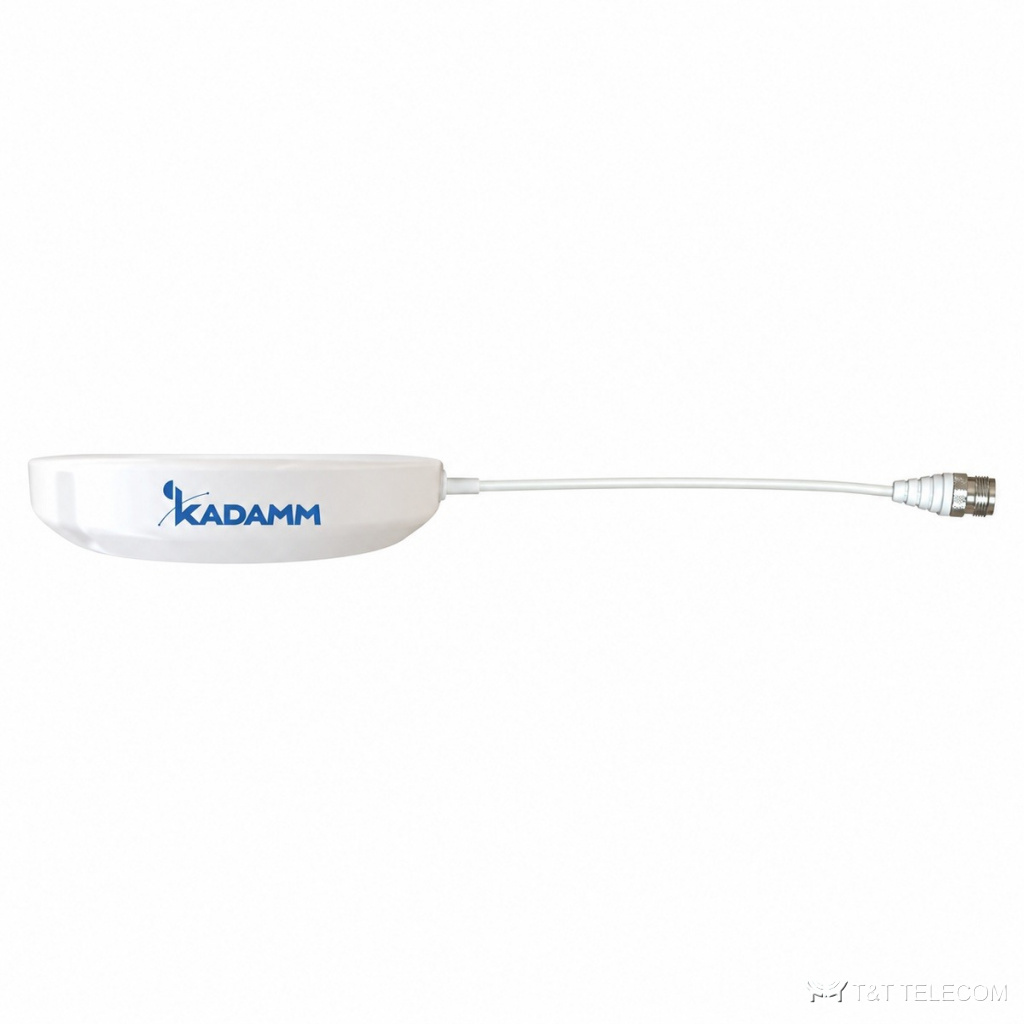

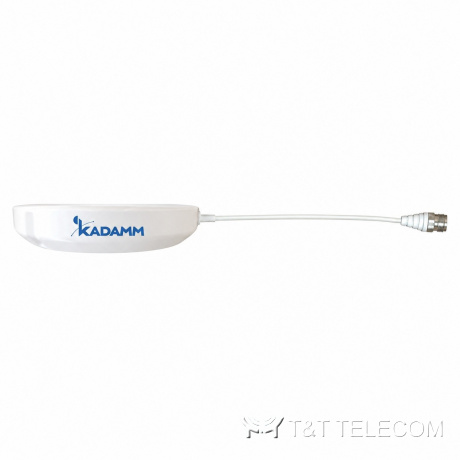

KADAMM AOU-617/6000-5 — сверхширокополосная всенаправленная антенна 617–6000 МГц, 5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AOU-617/6000-5: сверхширокополосная всенаправленная антенна. AOU-617/6000-5 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Основные данные AOU-617/6000-5: полоса 617–960 МГц и 1710–2700 МГц и 3300–3800 МГц и 4900–6000 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×4.3-10; мощность до 50 Вт.
Где применяют
- Диапазоны AOU-617/6000-5: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Покрытие вокруг здания или площадки — AOU-617/6000-5.
Технические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–3800 МГц | 4900–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | |||
| Коэффициент усиления, дБи | 3,5 | 4 | 5 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 65° | 50° | 40° |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) | |||
| КСВН | ≤2,0 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Сбоку |
| Размеры (В × Ш × Г) | Ø207 × 56 мм |
| Размеры упаковки | 213 × 168 × 204 мм |
| Масса антенны | 0,4 кг |
| Материал радома | ABS-пластик |
| Крепление на трубу | Ø617–960 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AOU-617/6000-5: 617–960 МГц и 1710–2700 МГц и 3300–3800 МГц и 4900–6000 МГц.
- Усиление AOU-617/6000-5 — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AOU-617/6000-5: в горизонтальной плоскости 360°, в вертикальной 90° / 65° / 50° / 40°.
- Разъёмы AOU-617/6000-5 — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж AOU-617/6000-5: Ø617–960 мм.
- Габариты и масса AOU-617/6000-5: Ø207 × 56 мм, 0,4 кг.
Поставка и документы
KADAMM AOU-617/6000-5 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у AOU-617/6000-5?
5 дБи. Ширина луча — 360°.
Как крепится AOU-617/6000-5?
Ø.617–960 мм
Что нужно для подбора AOU-617/6000-5?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AOU-617/6000-5.
